Назначение средства измерений:
Акселерометры 351М35 предназначены для измерения виброускорения.
Внешний вид.
Акселерометры
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус акселерометра методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1. Основные положения»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к акселерометрам 351М35
ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1-10-1 до 2404 Гц».
Техническая документация фирмы PCB Piezotronics, Inc., США.
Поверка
Поверкаосуществляется в соответствии с ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки».
Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012, цифровой мультиметр Agilent 34411А (г/р №33921-07).
Изготовитель
Фирма PCB Piezotronics, Inc., США Адрес: 3425 Walden Avenue, Depew, NY, USA
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Акселерометры 351М35 представляют собой пьезоэлектрический
вибропреобразователь инерционного типа, использующий прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь.
Акселерометры 351М35 относятся к типу ICP, т.е. имеют встроенный усилитель заряда. Акселерометры 351М35 имеют маркировки взрывозащиты 0ExiaIICT4 X.

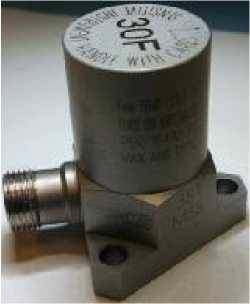

Внешний вид акселерометров 351М35 приведен на рисунке 1.
Рисунок 1 - Внешний вид акселерометров 351М35
Руководство по эксплуатации 1 экз.
Таблица 1
Наименование характеристики |
Значения |
Диапазон измерений виброускорения (пик), м/с2 |
±1668 |
Диапазон рабочих частот, Гц |
от 4 до 1500 |
Номинальный коэффициент преобразования на базовой частоте 100 Гц, (мВ/м^с-2) |
3,06 |
Пределы допускаемого отклонения коэффициента преобразования от номинального значения в нормальных условиях, % |
±10 |
Относительный коэффициент поперечного преобразования, %, не более |
±5 |
Нелинейность амплитудной характеристики, %, не более |
±1 |
Диапазон рабочих частот с неравномерностью АЧХ не более ±5%, Гц |
от 10 до 400 |
Диапазон рабочих частот с неравномерностью АЧХ не более ±3 дБ, Г ц |
от 4 до 1500 |
Пределы допускаемого отклонение коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±5 |
Напряжение питания (постоянное), В |
от 18 до 30 |
Нормальные условия: 0 диапазон температур, С |
25±10 |
Рабочие условия эксплуатации: диапазон рабочих температур, 0С |
от минус 196 до 121 |
Масса, г, не более |
120 |
Габаритные размеры (диаметрхвысота), мм, не более |
38,1x39,4 |
