Номер по Госреестру СИ: 73279-18
73279-18 Усилители заряда
(422E53)
Назначение средства измерений:
Усилители заряда 422E53 (далее по тексту - усилители) предназначены для измерений параметров вибрации совместно с акселерометрами с выходом по заряду.

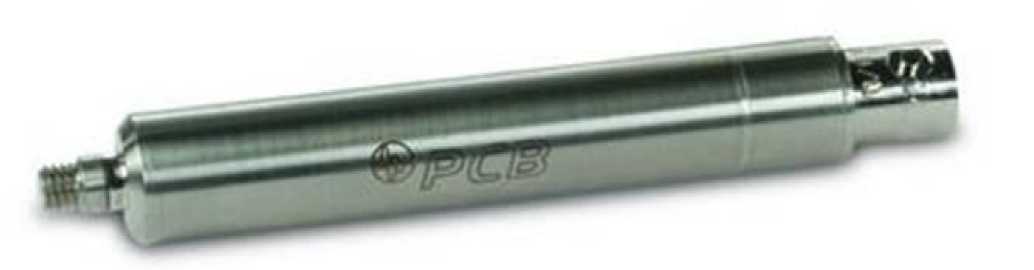

Внешний вид.
Усилители заряда
Рисунок № 1
Общие сведения
Дата публикации - 07.12.2023
Срок свидетельства -
Номер записи -
ID в реестре СИ - 530129
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "PCB Piezotronics, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2538 от 2018.11.30 Об утверждении типов средств измерений
№1432 от 2015.11.20 Об утверждении эталонов единиц величин
Наличие аналогов СИ: Усилители заряда (422E53)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
73279-18 Усилители заряда (422E53) Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
84764-22 Газоанализаторы стационарные со сменными сенсорами взрывозащищенные (ССС-903М19) АО "Электронстандарт-Прибор" (РОССИЯ г.С.-Петербург) |
Все средства измерений АО "Электронстандарт-Прибор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
60134-15 13.03.2020 |
Акселерометры , 351М35 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
60334-15 01.04.2020 |
Микрофоны конденсаторные предполяризованные, ICP мод. 130Е20, 130Е21, 130Е22, 130В40 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60418-15 14.04.2020 |
Акселерометры , 356 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
61677-15 15.09.2021 |
Усилители предварительные, 426А05, 426А10, 426А11, 426В03, 426Е01, НТ426Е01 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61720-15 24.09.2021 |
Микрофоны измерительные конденсаторные предполяризованные, 378А12, 378А13, 378А14, 378В02, НТ378В02, 378В20, НТ378В20, 378С01, 378С10 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
73695-18 |
Акселерометры трехосевые, 340A50 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
73279-18 |
Усилители заряда, 422E53 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
74991-19 |
Датчики звукового давления, 103B11 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
76059-19 12.09.2029 |
Акселерометры , серий 333, 351, 352, 353, 357 и 393 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
76591-19 15.11.2029 |
Акселерометры пьезоэлектрические, 301A10, 301A11, 301M26, 394A10, 394A11, 353B03, 353B04, 353B17, 080A200, 356В11 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Кто поверяет Газоанализаторы стационарные со сменными сенсорами взрывозащищенные (ССС-903М19)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Газоанализаторы стационарные со сменными сенсорами взрывозащищенные (ССС-903М19)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
7060 | 4780 |
|
ФГУП РФЯЦ ВНИИТФ им. академика Е.И.Забабахина Челябинская область |
2500 | 4780 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к усилителям заряда 422E53
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 73279-18 «Усилители заряда 422E53. Методика поверки», утвержденному ООО «АСК Экспресс» 30 августа 2018 г.
Основные средства поверки:
-
- система измерительная виброакустическая ВС-321 (регистрационный номер в
Федеральном информационном фонде (рег. №) 63090-16);
-
- измеритель иммитанса Е7-16 (рег. № 12843-96).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых усилителей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверочного клейма.
Изготовитель
Фирма «PCB Piezotronics, Inc.», СШАЮридический адрес: 3425 Walden Avenue Depew, NY 14043-2495
Телефон: 800-828-8840
Факс: 716-684-0987
Web-сайт: www.pcb.com
E-mail: info@pcb.com
Заявитель
Общество с ограниченной ответственностью «Автоматизированные системы контроля ИБИС» (ООО «АСК ИБИС»)ИНН 7720310746
Адрес: 111123, г. Москва, шоссе Энтузиастов, д.64
Телефон: +7 (495) 504-15-11
Испытательный центр
:Общество с ограниченной ответственностью «Автоматизированные системы контроля Экспресс» (ООО «АСК Экспресс»)
Адрес: 111123, г. Москва, шоссе Энтузиастов, д.64
Телефон (факс): +7 (495) 504-15-11
Принцип действия усилителей заключается в преобразовании высокоимпедансного выходного сигнала акселерометров, имеющих выход по заряду, в низкоимпедансный электрический сигнал посредством использования конденсатора обратной связи через инвертирующий усилитель.
Усилители представляют собой цилиндрический корпус из нержавеющей стали, на торцах которого размещены входной кабельный разъем типа M3 Coaxial Jack и выходной кабельный разъем типа BNC.
Общий вид усилителей представлен на рисунке 1.
Корпуса усилителей неразборные, пломбирование не предусмотрено.
Рисунок 1 - Общий вид усилителей заряда 422E53
Программное обеспечение отсутствует.Таблица 3 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Усилитель заряда (заводские номера: 40571, 40572, 40573, 40574, 40575, 40890, 40891, 40892, 40893, 40894, 40895, 40896, 40897, 40898,40899) |
422E53 |
15 |
|
Методика поверки |
- |
1 |
|
Паспорт |
- |
15 |
|
Руководство по эксплуатации |
- |
1* |
|
* - на партию в количестве 15 шт. | ||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение коэффициента преобразования, мВ/пКл |
1 |
|
Диапазон рабочих частот, Гц |
от 5 до 20000 |
|
Диапазон входных значений заряда (амплитудные значения), пКл |
±5000 |
|
Пределы допускаемых отклонений действительных значений коэффициентов преобразования от номинального значения, % |
±2,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
24+4/-6 |
|
Г абаритные размеры (длина х диаметр), мм, не более |
86 х 13 |
|
Масса, г, не более |
33 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -10 до +50 |
