Номер по Госреестру СИ: 60334-15
60334-15 Микрофоны конденсаторные предполяризованные
(ICP мод. 130Е20, 130Е21, 130Е22, 130В40)
Назначение средства измерений:
Микрофоны конденсаторные предполяризованные ICP моделей 130Е20, 130Е21, 130Е22, 130В40 (далее - микрофоны) предназначены для измерений звукового давления в воздушной среде в качестве электроакустических преобразователей в составе звукоизмерительной аппаратуры.
Внешний вид.

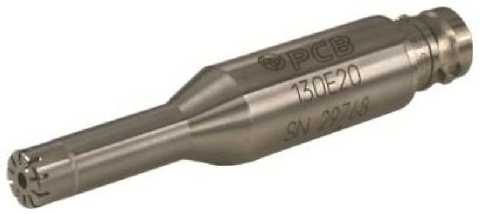

Микрофоны конденсаторные предполяризованные
Рисунок № 1
Внешний вид.

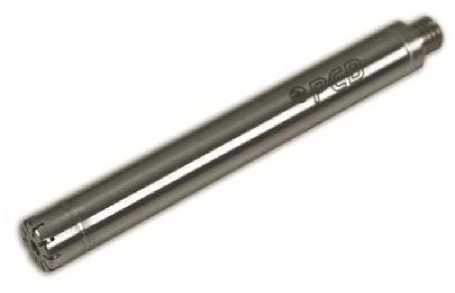

Микрофоны конденсаторные предполяризованные
Рисунок № 2
Внешний вид.

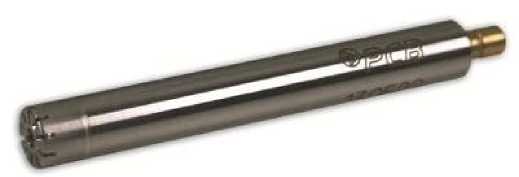

Микрофоны конденсаторные предполяризованные
Рисунок № 3
Внешний вид.

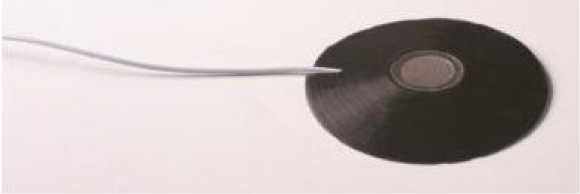

Микрофоны конденсаторные предполяризованные
Рисунок № 4
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Микрофоны конденсаторные предполяризованные ICP моделей 130Е20, 130Е21, 130Е22. Руководство по эксплуатации.
Микрофоны конденсаторные предполяризованные ICP модели 130В40. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к микрофонам конденсаторным предполяризованным ICP моделей 130Е20, 130Е21, 130Е22, 130В40
ГОСТ 27.003-90 «Надежность в технике. Состав и общие правила задания требований по надежности».
Поверка
Поверкаосуществляется по ГОСТ 8.153-75 «ГСИ. Микрофоны измерительные конденсаторные. Методы и средства поверки».
Основные средства поверки:
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10): диапазон частот от 0,001 Гц до 200 кГц, пределы допускаемой абсолютной погрешности установки частоты ± (25-10-6-F+0,004 Гц), где F - значение устанавливаемой частоты;
-
- усилитель измерительный NEXUS 2690 (рег. № 43778-10): диапазон частот от 0,1 Гц до 100 кГц с фильтрами А, верхних частот 20 Гц и нижних частот 22,4 кГц; собственный шум по отношению ко входу при усилении более 20 дБ - менее 2,4 мкВ по шкале А и менее 3,3 мкВ в диапазоне от 2 Гц до 22,4 кГц, максимальный уровень входного сигнала 31,6 В (пик);
-
- калибратор акустический CAL 250 (рег. № 39217-08): воспроизводимый уровень звукового давления (УЗД) 114,0 дБ отн. 20 мкПа, пределы допускаемой погрешности воспроизведения УЗД ± 0,1 дБ;
-
- калибратор 4221 (рег. № 7184-79): диапазон частот от 0,001 Гц до 1 кГц,
воспроизводимый УЗД до 164,0 дБ отн. 20 мкПа, пределы допускаемой погрешности воспроизведения УЗД (при 124 дБ отн. 20 мкПа на частоте 95 Гц) ± 0,3 дБ;
-
- микрофон измерительный конденсаторный с капсюлем 4165 с усилителем предварительным 2671 (рег. № 15387-96): диапазон частот от 2,6 Гц до 20 кГц, диапазон измерений УЗД от 15 до 146 дБ отн. 20 мкПа, номинальная чувствительность 50 мВ/Па;
-
- мультиметр 34401А (рег. № 16500-97): диапазон частот от 3 Гц до 20 кГц, пределы допускаемой абсолютной погрешности измерений напряжения переменного тока 0,0004О+0,0003Ъ, где D - показание прибора, Е - верхнее граничное значение диапазона измерений.
Лист № 5 Всего листов 5
Изготовитель
Фирма PCB Piezotronics, Inc., США
Юридический (почтовый) адрес: 3425 Walden Avenue, Depew, NY 14043, USA. Телефон: +7 101-716-684-0001.
Факс: +7 101-716-684-0987.
E-mail: vibration@pcb.com.
Заявитель
Общество с ограниченной ответственностью «Новатест» (ООО «Новатест»)
Юридический (почтовый) адрес: 141401, Московская обл., г. Химки, Ленинский проспект, д.1, корп. 2.
Телефон: (495) 788-55-23.
Факс: (495) 739-63-22. E-mail: info@novatest.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий посёлок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево. Телефон/факс: (495) 526-63-00, E-mail: office@vniiftri.ru.
Конструктивно микрофоны состоят из капсюля конденсаторного типа, предусилителя и устройства для дистанционной проверки работоспособности микрофона (опция), смонтированных в едином корпусе, который имеет тот же диаметр, что и капсюль.
Принцип действия микрофонов основан на преобразовании в капсюле акустического давления, воздействующего на микрофон, в электрическое напряжение, которое подается на встроенный предусилитель, рассчитанный на использование длинных соединительных кабелей.
Микрофон модели 130В40 плоский по конструкции и устанавливается на плоской поверхности транспортных средств во время их испытаний или при измерениях в ограниченных по размерам объемах. Микрофон монтируется в вершине конусного резинового кольца диаметром 41,0 мм и высотой 7,1 мм и имеет кабель длиной 1,5 м для соединения с измерительной аппаратурой при помощи разъема 10-32.
Микрофоны моделей 130Е20, 130Е21 и 130Е22 используются в системах с большим количеством микрофонов, например, в решетках с формированием диаграммы направленности или для визуализации звуковых полей. Они имеют одни и те же электроакустические характеристики и отличаются габаритными размерами и электрическими разъемами на выходе.
Модели микрофонов отличаются друг от друга по номинальному диаметру (таблица 1) и типу акустического поля, для работы в котором они предназначены (таблица 2).
Таблица 1
Модель |
130Е20 |
130Е21 |
130Е22 |
130В40 |
Номинальный диаметр, дюйм |
1/4" |
1/4" |
1/4" |
1/2" |
Таблица 2
Модель |
130Е20 |
130Е21 |
130Е22 |
130В40 |
Тип акустического поля |
Свободное поле |
Поле давления |
Микрофоны относятся к группе II виду 1 по ГОСТ 27.003-90, невосстанавливаемые, неремонтируемые, однофункциональные.
Внешний вид микрофонов приведен на рисунке 1.
Рисунок 1
Комплект поставки приведен в таблице 4. Таблица 4
Наименование |
Количество |
Примечание |
Микрофон конденсаторный предполяризованный ICP модели 130ххх |
1 шт. |
в футляре |
Руководство по эксплуатации |
1 экз. |
по требованию заказчика |
Калибровочная карта |
1 экз. | |
Переходник для подключения к осциллографу 070А02 (гнездо 10-32 на штекер BNC) |
1 шт. |
только для 130В40 |
Средство для протирки поверхности 100-11180-10 IPA |
2 шт. |
только для 130В40 |
Двухсторонняя клейкая подложка 54924-01 |
5 шт. |
только для 130В40 |
Односторонняя клейкая накладка 54925-01 |
5 шт. |
только для 130В40 |
Силиконовый обтекатель 55739-01 |
1 шт. |
только для 130В40 |
Паспорт |
1 шт. |
микрофонов приведены в таблице 3. Таблица 3
Наименование характеристики |
Модель микрофона | |||
130Е20 |
130Е21 |
130Е22 |
130В40 | |
Уровень чувствительности по звуковому давлению на частоте 250 Гц, дБ отн. 1 В/Па |
минус 26,9 ± 3 |
минус 41,4 ± 3 | ||
Максимальное отклонение уровня чувствительности по звуковому давлению от уровня чувствительности на частоте 250 Гц, дБ, не более:
|
± 2 ± 5 |
± 3 ± 6 | ||
Уровень собственных шумов, дБ (А), менее |
30 |
32 | ||
Верхний предел динамического диапазона по звуковому давлению при коэффициенте нелинейных искажений не более 3 %, дБ отн. 20 мкПа, не менее |
122 |
142 | ||
Рабочий диапазон температуры, °С |
от минус 10 до 50 | |||
Изменение уровня чувствительности в рабочем диапазоне температур, дБ, менее |
0,7 | |||
Выходное сопротивление, Ом, менее |
150 |
50 | ||
Параметры электропитания:
|
от 18 до 30 от 2 до 20 | |||
Габаритные размеры (диаметр X длина), мм |
12,7X66,6 |
7,0X60,0 |
7,0X60,0 |
13,2 X 3,2 (без обтекателя) |
Масса, г, не более |
25,7 |
9,7 |
9,2 |
7,0 |
Тип выходного разъема |
BNC |
10-32 коаксиал |
SMB коаксиал |
10-32 коаксиал |
Лист № 4 Всего листов 5
