Номер по Госреестру СИ: 61720-15
61720-15 Микрофоны измерительные конденсаторные предполяризованные
(378А12, 378А13, 378А14, 378В02, НТ378В02, 378В20, НТ378В20, 378С01, 378С10)
Назначение средства измерений:
Микрофоны измерительные конденсаторные предполяризованные 378А12, 378А13, 378А14, 378В02, НТ378В02, 378В20, НТ378В20, 378С01, 378С10 (далее - микрофоны) предназначены для измерений звукового давления (ЗД) в воздушной среде в составе акустических измерительных систем.
Внешний вид.
Микрофоны измерительные конденсаторные предполяризованные
Рисунок № 1
Внешний вид.
Микрофоны измерительные конденсаторные предполяризованные
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 24.09.2021
Номер записи -
ID в реестре СИ - 375141
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Микрофон измерительный конденсаторный предполяризованный HT378В02, 378С10, 378С01, 378В02, 378А14, 378А12, 378А13, 378А14, 378В02, НТ378В02, 378В20, НТ378В20, 378С01, 378С10, 378C10, 378C01, 378B02,
Производитель
Изготовитель - Фирма "PCB Piezotronics, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Статистика
Кол-во поверок - 280
Выдано извещений - 1
Кол-во периодических поверок - 118
Кол-во средств измерений - 79
Кол-во владельцев - 15
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 366 дн.
Приказы РСТ, где упоминается данный тип СИ
№1128 от 2015.09.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Микрофоны измерительные конденсаторные предполяризованные (378А12, 378А13, 378А14, 378В02, НТ378В02, 378В20, НТ378В20, 378С01, 378С10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "PCB Piezotronics, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
60134-15 13.03.2020 |
Акселерометры , 351М35 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
60334-15 01.04.2020 |
Микрофоны конденсаторные предполяризованные, ICP мод. 130Е20, 130Е21, 130Е22, 130В40 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60418-15 14.04.2020 |
Акселерометры , 356 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
61677-15 15.09.2021 |
Усилители предварительные, 426А05, 426А10, 426А11, 426В03, 426Е01, НТ426Е01 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61720-15 24.09.2021 |
Микрофоны измерительные конденсаторные предполяризованные, 378А12, 378А13, 378А14, 378В02, НТ378В02, 378В20, НТ378В20, 378С01, 378С10 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
73695-18 |
Акселерометры трехосевые, 340A50 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
74991-19 |
Датчики звукового давления, 103B11 Фирма "PCB Piezotronics, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Кто поверяет Микрофоны измерительные конденсаторные предполяризованные (378А12, 378А13, 378А14, 378В02, НТ378В02, 378В20, НТ378В20, 378С01, 378С10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 24 | 0 | 24 | 0 | 24 | 0 | 24 | ||
| ООО "ПМЦ" (RA.RU.312726) | 47 | 13 | 3 | 0 | 8 | 5 | 3 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "КОМПАНИЯ ОКТАВА + " (RA.RU.312507) | 10 | 10 | 0 | 0 | 10 | 10 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| Клинский филиал ФБУ «ЦСМ Московской области» (RA.RU.11АС23) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 53 | 3 | 15 | 38 | 1 | 53 | 15 | 38 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 38 | 30 | 0 | 38 | 0 | 34 | 0 | 34 | |
| ООО "Новатест" (РОСС СОБ 5.00220.2014) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КОМПАНИЯ ОКТАВА + " (RA.RU.312507) | 80 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЗТСО "МЕДТЕХНИКА" (RA.RU.311805) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Микрофоны измерительные конденсаторные предполяризованные (378А12, 378А13, 378А14, 378В02, НТ378В02, 378В20, НТ378В20, 378С01, 378С10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
2652 | 2534 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
2652 | 2534 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
2652 | 2534 |
|
Серпуховский филиал ФБУ Ростест-Москва Московская область |
2652 | 2534 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
2652 | 2534 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Микрофоны измерительные конденсаторные предполяризованные 378А13, 378В02, НТ378В02, 378В20, НТ378В20. Руководство по эксплуатации.
Микрофоны измерительные конденсаторные предполяризованные 378А12, 378А14, 378С01, 378С10. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования на микрофоны измерительные конденсаторные предполяризованные модификаций 378А12, 378А13, 378А14, 378В02, НТ378В02, 378В20, НТ378В20, 378С01, 378С10
-
1 ГОСТ Р 8.765-2011. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц.
-
2 Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется по документу ГОСТ 8.153-75 «ГСИ. Микрофоны измерительные конденсаторные. Методы и средства поверки».Основные средства поверки:
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10): диапазон частот от 0,001 Гц до 200 кГц, пределы допускаемой относительной погрешности установки частоты ± (25-10-6-F+0,004 Гц), где F - значение устанавливаемой частоты;
-
- усилитель измерительный «NEXUS» 2690 (рег. № 43778-10): диапазон частот от 0,1 Гц до 100 кГц с фильтрами А, верхних частот 20 Гц и нижних частот 22,4 кГц; собственный шум по отношению ко входу при усилении более 20 дБ - менее 2,4 мкВ по шкале А и менее 3,3 мкВ в диапазоне от 2 Гц до 22,4 кГц, максимальный уровень входного сигнала 31,6 В (пик);
-
- калибратор акустический CAL250 (рег. № 39217-08): воспроизводимый уровень звукового давления (УЗД) 114,0 дБ (отн. 20 мкПа), пределы допускаемой абсолютной погрешности воспроизведения уровня звукового давления ± 0,1 дБ;
-
- мультиметр 34401А (рег. № 16500-97): диапазон частот от 3 Гц до 20 кГц, пределы допускаемой абсолютной погрешности измерений напряжения переменного тока 0,0004<D+0,0003<E, где D - показание прибора, Е - верхнее граничное значение диапазона измерений.
Изготовитель
Фирма PCB Piezotronics, Inc.
Юридический (почтовый) адрес: 3425 Walden Avenue, Depew, NY 14043, USA.
Телефон: +7 101-716-684-0001.
Факс: +7 101-716-684-0987.
E-mail: vibration@pcb.com.
Заявитель
Общество с ограниченной ответственностью «Новатест» (ООО «Новатест»)
Юридический (почтовый) адрес: 141401, Московская обл., г.Химки, Ленинский проспект, д.1, корп.2.
Телефон: (495) 788-55-23.
Факс: (495) 739-63-22.
E-mail: info@novatest.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий посёлок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево.
Телефон/факс: (495) 526-63-00, E-mail: office@vniiftri.ru.
Конструктивно микрофоны состоят из капсюля (первичного измерительного преобразователя) и предусилителя (вторичного измерительного преобразователя). Капсюль и предусилитель жестко соединены друг с другом, опломбированы и не подлежат разборке.
Капсюль микрофона состоит из металлического корпуса, изолятора, неподвижного электрода и мембраны, которые образуют замкнутую камеру, связанную с окружающей средой специальным отверстием для выравнивания медленно меняющегося статического (атмосферного) давления. Мембрана и неподвижный электрод электрически изолированы друг от друга и являются обкладками конденсатора. Чувствительным элементом является мембрана. На неподвижный электрод капсюля наносят электретный слой, обеспечивающий постоянное поляризующее напряжение, необходимое для работы микрофона.
Принцип действия капсюлей основан на преобразовании колебаний звукового давления в воздухе с помощью легкой подвижной мембраны в электрические колебания. Под воздействием колебаний звукового давления ёмкость капсюля изменяется и это приводит к появлению переменного напряжения на обкладках конденсатора, пропорционального звуковому давлению.
Предусилитель служит для согласования высокого импеданса капсюля с низкоимпедансным входом измерительных приборов, подключаемых к выходу предусилителя микрофона через соединительный кабель. Все капсюли имеют идентичную конструкцию, отличаясь геометрическими размерами и натяжением мембраны, что позволяет получать различные акустические характеристики. Капсюли с меньшим диаметром имеют более высокий верхний предел диапазона измерений ЗД давлений за счет пониженной чувствительности. В каждом предусилителе предусмотрены отверстия для выравнивания статического давления при использовании капсюлей с выравнивающим отверстием сзади неподвижного электрода, кроме микрофона 378А14, который имеет выравнивающее отверстие в капсюле спереди.
Модели микрофонов отличаются друг от друга номинальным диаметром корпуса и типом акустического поля, для работы в котором они предназначены (см. таблицу 1).
Таблица 1
|
Модель |
378А13 |
378В02 |
НТ378В02 |
378В20 |
НТ378В20 |
378А12 |
378А14 |
378С01 |
378С10 |
|
Диаметр |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/4" |
1/4" |
1/4" |
1/4" |
|
Тип акустического поля |
давле ния |
свободное |
свободное |
диффузное |
диффуз ное |
давле ния |
давле ния |
свободное |
давле ния |
Микрофоны относятся к группе II виду 1 по ГОСТ 27.003-90 - невосстанавливаемые, неремонтируемые, однофункциональные.

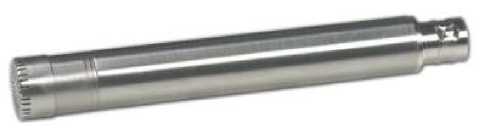

Внешний вид микрофонов приведен на рисунке 1.
Модели 378А13, 378В02, 378В20, НТ378В02, НТ378В20
Модели 378А12, 378А14, 378С01,
378С10
Рисунок 1 - Внешний вид микрофонов
Комплект поставки приведен в таблице 3. Таблица 3
|
Обозначение |
Количество |
Примечание |
|
Микрофон измерительный конденсаторный предполяризованный |
1 шт. |
в футляре |
|
Руководство по эксплуатации |
1 экз. |
по требованию заказчика |
|
Калибровочная карта |
1 экз. |
Основные метрологические и технические характеристики микрофонов приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики | ||||||||
|
378А13 |
378В02 |
НТ378В02 |
378В20 |
НТ378В20 |
378А12 |
378А14 |
378С01 |
378С10 | |
|
Уровень чувствительности по ЗД на частоте 250 Гц, дБ отн. 1 В/Па |
м инус 38±1,5 |
минус 26±1,5 |
минус 26±1,5 |
минус 26±1,5 |
минус 26±1,5 |
минус 72±3 |
минус 60±3 |
минус 54±1,5 |
минус 60±3 |
|
Диапазон частот при отклонении уровня чувствительности по ЗД от значения на частоте 250 Гц не более ±2 дБ, Гц |
от 4 до 20 000 |
от 3,75 до 20 000 |
от 3,5 до 20 000 |
от 3,75 до 12 500 |
от 3,5 до 12 500 |
от 5 до 20 000 |
от 4 до 70 000 |
от 5 до 80 000 |
от 5 до 70 000 |
|
Уровень собственных шумов, дБ (А), менее |
23,0 |
16,5 |
17,0 |
16,5 |
17,0 |
65,0 |
53,0 |
45,0 |
53,0 |
|
Верхний предел динамического диапазона по ЗД при коэффициенте нелинейных искажений не более 3 %, дБ отн. 20 мкПа, не менее |
147 |
135 |
137 |
135 |
137 |
177 |
174 |
162 |
174 |
|
Рабочий диапазон температуры окружающей среды, °С |
от минус 40 до плюс 80 |
от минус 40 до плюс 80 |
от минус 40 до плюс 120 |
от минус 40 до плюс 80 |
от минус 40 до плюс 120 |
от минус 40 до плюс 70 |
от минус 40 до плюс 70 |
от минус 40 до плюс 70 |
от минус 40 до плюс 70 |
|
Изменение уровня чувствительности в рабочем диапазоне температур, дБ/оС, не более |
0,008 |
0,009 |
0,009 |
0,009 |
0,009 |
0,007 |
0,007 |
0,006 |
0,007 |
|
Параметры электропитания:
|
от 20 до 30 от 2 до 20 | ||||||||
|
Масса, г, не более |
44,5 |
45,8 |
49,2 |
45,8 |
49,2 |
7,8 |
7,8 |
7,8 |
7,8 |
|
Габаритные размеры (диаметр X длина), мм |
13,2X88,9 |
13,2 X91,9 |
13,2X98,6 |
13,2X91,9 |
13,2X98,6 |
7,1X52,6 |
7,1X52,6 |
7,1X52,6 |
7,1X52,6 |
Примечание - Для питания микрофонов фирма-изготовитель рекомендует использовать блоки питания 482С05 и 482С54.
Лист № 4 Всего листов 5
