Номер по Госреестру СИ: 75354-19
75354-19 Машины гидравлические для испытаний на сжатие
(D-3000)
Назначение средства измерений:
Машины гидравлические для испытаний на сжатие D-3000 (далее - машины) предназначены для измерений силы при испытаниях образцов из металлов и других материалов на сжатие.
Внешний вид.
Машины гидравлические для испытаний на сжатие
Рисунок № 1
Внешний вид.
Машины гидравлические для испытаний на сжатие
Рисунок № 2
Общие сведения
Дата публикации - 02.08.2019
Срок свидетельства - 21.06.2024
Номер записи - 172206
ID в реестре СИ - 666927
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Машина гидравлическая для испытаний на сжатие, D-3000,
Производитель
Изготовитель - Фирма "Walter + Bai AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1451 от 2019.06.21 Приказ об утверждении типов СИ
Наличие аналогов СИ: Машины гидравлические для испытаний на сжатие (D-3000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
75354-19 Машины гидравлические для испытаний на сжатие (D-3000) Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
78901-20 Машины универсальные испытательные (УТС 115) ООО "Тестсистемы" (РОССИЯ г.Иваново) |
|
75354-19 Машины гидравлические для испытаний на сжатие (D-3000) Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
79176-20 Прессы электрогидравлические испытательные (ПИ) ООО "Метротест" (РОССИЯ г.Нефтекамск) |
Все средства измерений ООО "Метротест"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22607-02 01.06.2012 |
Копры маятниковые, PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22607-12 23.08.2017 |
Копры маятниковые, PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
22711-02 01.06.2012 |
Машины универсальные испытательные, LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22711-12 23.08.2017 |
Машины универсальные испытательные, LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
22712-02 01.06.2012 |
Машины универсальные испытательные, LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22712-12 23.08.2017 |
Машины универсальные испытательные, LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
28351-04 01.01.2010 |
Машины испытательные универсальные сервогидравлические, LFV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
28351-09 01.12.2014 |
Машины испытательные универсальные сервогидравлические, LFV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
38322-08 01.08.2013 |
Динамометры электронные универсальные , 51 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
43888-10 |
Машина испытательная универсальная, LFM-L 10 kN Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
45797-10 01.08.2015 |
Машины электромеханические для испытаний на кручение, LFM-T Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
45797-17 06.10.2027 |
Машины электромеханические для испытаний на кручение, серии LFM-T Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
50633-12 |
Машина универсальная испытательная трехзонная, LFM-600/200/150 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53727-13 11.05.2023 |
Датчики перемещений (деформаций), Mini MFA 2, 3542, 3548 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53730-13 11.05.2023 |
Датчики перемещений (деформаций), MFL Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53731-13 06.06.2018 |
Датчики перемещений (деформаций), MFN-A Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53732-13 11.05.2023 |
Датчики перемещений (деформаций), HTV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53733-13 11.05.2023 |
Датчики перемещений (деформаций), MFA 12, MFA 25, 3541 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53734-13 11.05.2023 |
Датчики перемещений (деформаций), 3648 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
59842-15 18.12.2024 |
Динамометры электронные универсальные , 51 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
62856-15 24.12.2020 |
Машины испытательные универсальные, LFM 1000-T4000 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68741-17 18.09.2027 |
Копры маятниковые, серии PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68935-17 23.10.2027 |
Машины испытательные универсальные, серии LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68943-17 23.10.2027 |
Машины испытательные универсальные, серии LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
70555-18 13.03.2028 |
Измерители перемещений (деформаций) оптические бесконтактные, серии VEX Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71046-18 11.05.2028 |
Датчики перемещений (деформаций), MFE-900 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71073-18 11.05.2028 |
Датчики перемещений (деформаций), серии 3549 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71871-18 17.07.2028 |
Датчики перемещений (деформаций), серии 3580 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
72522-18 |
Машина для испытаний строительных материалов, LF-D-3000kN-S/LF-DBZ-200kN Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
75354-19 21.06.2024 |
Машины гидравлические для испытаний на сжатие, D-3000 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Бесплатный
Кто поверяет Прессы электрогидравлические испытательные (ПИ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Прессы электрогидравлические испытательные (ПИ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с машинами используется программное обеспечение «DionPro+», «Dion7», «PROTEUS» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение «DionPro+», «Dion7», «PROTEUS» защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО «DionPro+», «Dion7», «PROTEUS» - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
DionPro+ |
Dion7 |
PROTEUS |
|
Номер версии (идентификационный номер ПО), не ниже |
6.5 |
2.3 |
2.7.0 |
|
Цифровой идентификатор ПО |
FEBEC813 |
C8E91A92 |
C5043FB8 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации типографическим способом.
Лист № 3 Всего листов 4Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам гидравлическим для испытаний на сжатие D-3000ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы Техническая документация «Walter + Bai AG», Швейцария
Поверка
Поверкаосуществляется по документу МП АПМ 01-19 «Машины гидравлические для испытаний на сжатие D-3000. Методика поверки», утвержденному ООО «Автопрогресс-М» 01.03.2019 г.
Основные средства поверки:
- рабочие эталоны 2-го разряда по ГОСТ 8.640-2014, ПГ ±0,24 %;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Walter+Bai AG», ШвейцарияАдрес: Industriestrasse 4, CH-8224, Lohningen, Switzerland
Тел.: +41 (0) 52 687 25 25; факс: +41 (0) 52 687 25 20
E-mail: info@walterbai. com
Заявитель
Общество с ограниченной ответственностью «MЕЛИТЭК»(ООО «MЕЛИТЭК»)
ИНН 7728644821
Адрес: 117342, г. Москва, ул. Обручева, дом 34/63, стр. 2
Тел./факс: +7 (495) 781-07-85
E-mail: info@melytec.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»(ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб. 0
E-mail: mfo@autoprogress-m.ru
Принцип действия машин основан на преобразовании электрической энергии гидравлическим приводом в линейное перемещение подвижного штока гидроцилиндра и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком или датчиком давления (далее - датчик силы) в электрический сигнал, изменяющийся пропорционально нагрузке.
Машины состоят из силового основания с гидроцилиндром и нижней нагружающей площадкой, четырёх силовых колонн, верхней неподвижной траверсы с верхней нагружающей площадкой, гидростанции гидропривода, датчика силы, установленного на верхней неподвижной траверсе или в нагружающей гидравлической линии, электронного блока управления, установленного в стойке управления.
Испытываемый образец устанавливается в рабочее пространство между нижней и верхней нагружающими площадками. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, который работает на сжатие.
Электронный блок предназначен для управления режимами работы машин, обработки, хранения, отображения и передачи измеренных значений на внешние устройства.
Общий вид машин и стойки управления приведены на рисунках 1 и 2.

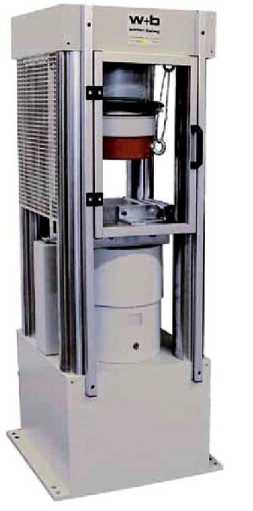

Рисунок 1 - Общий вид машин гидравлических для испытаний на сжатие D-3000

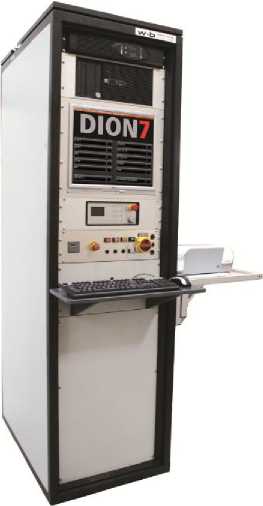

Рисунок 2 - Общий вид стойки управления
Пломбирование машин гидравлических для испытаний на сжатие D-3000 не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Машина гидравлический для испытаний на сжатие D-3000 |
1 шт. | |
|
Персональный компьютер |
1 шт. | |
|
Стойка управления с электронным блоком управления |
1 шт. | |
|
Г идростанция |
1 шт. | |
|
CD-диск с ПО |
1 шт. | |
|
CD-диск с руководством по эксплуатации на русском языке |
1 шт. | |
|
Методика поверки |
МП АПМ 01-19 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы, кН |
от 15 до 3000 |
|
Пределы допускаемой относительной погрешности из- | |
|
мерений силы, %: | |
|
- в диапазоне от 15 до 60 кН включ. |
±2 |
|
- в диапазоне св. 60 до 3000 кН включ. |
±1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Высота рабочего пространства, мм, не более |
1000 |
|
Рабочий ход поршня гидроцилиндра, мм, не более |
200 |
|
Габаритные размеры (Ш*Г*В), мм, не более: - машины |
1050x1050x2700 |
|
- стойки управления |
600x900x2400 |
|
Масса, кг, не более - машин |
4700 |
|
- стойки управления |
350 |
|
Параметры электрического питания: - напряжение переменного тока, В |
380+38-57 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, кВт, не более |
4 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +30 |
|
- относительная влажность, %, не более |
85 |
