Номер по Госреестру СИ: 71073-18
71073-18 Датчики перемещений (деформаций)
(серии 3549)
Назначение средства измерений:
Датчики перемещений (деформаций) серии 3549 (далее - датчики) предназначены для измерения продольной деформации материалов при проведении испытаний изделий и образцов из этих материалов на прочность при повышенных температурах до +1600 °С.

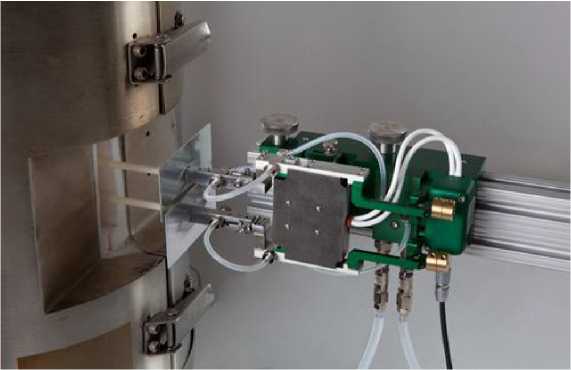

Внешний вид.
Датчики перемещений (деформаций)
Рисунок № 1
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства - 11.05.2028
Номер записи - 167155
ID в реестре СИ - 396039
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация 3549-025M-050-HT, модификация 3549-0125М-020-SТ, модификация 3549-0125М-020-S, Датчик перемещения (деформации) серии 3549, мод. 3549-025М-050-ST, Датчик перемещений (деформаций) серии 3549 мод. 35, Датчик перемещений (деформаций) серии 3549, 3549-025М-100-ST, 3549-025М-050-ST, 3549-025M-050-ST, 3549-025M-020-ST, 3549-012M-020-ST, 3549-0125М-020-ST, 3549-0125M-020ST, 3549-0125M-020-ST, 3549-0125M-020-S, 3549-0125M-010-ST, 3549-010M-100-ST, 3549-005М-050-ST, 3549 - 025M - 100 - ST, 3549 - 0125M - 020 - ST,
Производитель
Изготовитель - Фирма "Walter + Bai AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 44
Выдано извещений - 0
Кол-во периодических поверок - 23
Кол-во средств измерений - 8
Кол-во владельцев - 8
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№897 от 2018.05.11 Об утверждении типов средств измерений
№241 от 2023.02.02 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (14)
Наличие аналогов СИ: Датчики перемещений (деформаций) (серии 3549)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Walter + Bai AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22607-02 01.06.2012 |
Копры маятниковые, PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22607-12 23.08.2017 |
Копры маятниковые, PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
22711-02 01.06.2012 |
Машины универсальные испытательные, LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22711-12 23.08.2017 |
Машины универсальные испытательные, LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
22712-02 01.06.2012 |
Машины универсальные испытательные, LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22712-12 23.08.2017 |
Машины универсальные испытательные, LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
28351-04 01.01.2010 |
Машины испытательные универсальные сервогидравлические, LFV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
28351-09 01.12.2014 |
Машины испытательные универсальные сервогидравлические, LFV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
38322-08 01.08.2013 |
Динамометры электронные универсальные , 51 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
43888-10 |
Машина испытательная универсальная, LFM-L 10 kN Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
45797-10 01.08.2015 |
Машины электромеханические для испытаний на кручение, LFM-T Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
45797-17 06.10.2027 |
Машины электромеханические для испытаний на кручение, серии LFM-T Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
50633-12 |
Машина универсальная испытательная трехзонная, LFM-600/200/150 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53727-13 11.05.2023 |
Датчики перемещений (деформаций), Mini MFA 2, 3542, 3548 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53730-13 11.05.2023 |
Датчики перемещений (деформаций), MFL Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53731-13 06.06.2018 |
Датчики перемещений (деформаций), MFN-A Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53732-13 11.05.2023 |
Датчики перемещений (деформаций), HTV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53733-13 11.05.2023 |
Датчики перемещений (деформаций), MFA 12, MFA 25, 3541 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53734-13 11.05.2023 |
Датчики перемещений (деформаций), 3648 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
59842-15 18.12.2024 |
Динамометры электронные универсальные , 51 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
62856-15 24.12.2020 |
Машины испытательные универсальные, LFM 1000-T4000 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68741-17 18.09.2027 |
Копры маятниковые, серии PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68935-17 23.10.2027 |
Машины испытательные универсальные, серии LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68943-17 23.10.2027 |
Машины испытательные универсальные, серии LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
70555-18 13.03.2028 |
Измерители перемещений (деформаций) оптические бесконтактные, серии VEX Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71046-18 11.05.2028 |
Датчики перемещений (деформаций), MFE-900 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71073-18 11.05.2028 |
Датчики перемещений (деформаций), серии 3549 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71871-18 17.07.2028 |
Датчики перемещений (деформаций), серии 3580 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
72522-18 |
Машина для испытаний строительных материалов, LF-D-3000kN-S/LF-DBZ-200kN Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
75354-19 21.06.2024 |
Машины гидравлические для испытаний на сжатие, D-3000 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Датчики перемещений (деформаций) (серии 3549)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 24 | 1 | 7 | 15 | 0 | 9 | 0 | 9 | ||
| ООО "КВАЗАР" (RA.RU.310696) | 7 | 4 | 0 | 0 | 3 | 3 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 0 | 5 | 0 | 3 | 0 | 3 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Датчики перемещений (деформаций) (серии 3549)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с датчиками используется программное обеспечение «DION Pro+», «DION 7», «PROTEUS» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано для датчиков, работающих в составе испытательных машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
DION Pro+ |
DION 7 |
PROTEUS |
|
Номер версии (идентификационный номер ПО), не ниже |
5.15 |
2.2 |
2.8.4 |
|
Цифровой идентификатор ПО |
515C1417 |
6DB37727 |
586F502D |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам перемещений (деформаций) серии 3549ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация «Walter+Bai AG», Швейцария
Поверка
Поверкаосуществляется по документу МП АПМ 14-18 «Датчики перемещений (деформаций) серии 3549. Методика поверки», утверждённому ООО «Автопрогресс-М» 25.01.2018 г.
Основные средства поверки:
- калибратор датчиков деформаций KMF-100 (рег. № 45796-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Walter+Bai AG», Швейцария
Адрес: Industriestrasse 4, CH-8224 Lohningen, Switzerland Тел.: +41 52 687 25 25, факс: +41 52 687 25 20 E-mail: info@walterbai. com
Заявитель
Общество с ограниченной ответственностью «МЕЛИТЭК» (ООО «МЕЛИТЭК») ИНН 7728644821
Адрес: 117342, г. Москва, ул. Обручева, дом 34/63, стр. 2
Тел./факс: +7 (495) 781-0785
E-mail: info@melytec.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия датчиков основан на преобразовании удлинения образца в линейное перемещение измерительных щупов, закрепленных на испытуемом образце. Величина перемещения определяется тензорезистивным методом. Перемещение щупов вызывает перемещение (деформацию) образцового резистора, вызывая изменение его сопротивления. Измерительный сигнал поступает по соединительному кабелю в устройство обработки информации.
Обработка результатов измерений производится с помощью персонального компьютера (далее - ПК) испытательной машины, в составе которой работают датчики. Переданный на ПК электрический сигнал измеренной величины преобразуется с помощью специального программного обеспечения в значение перемещения (деформации).
Контроль перемещений (деформаций) производится путем измерений перемещений на фиксированной длине (измерительной базе).
Для измерений используются измерительные щупы, имеющие специальные присоединительные элементы (ножи) для фиксации щупов на изделии или образце. Корпуса датчиков изготавливаются из нержавеющей стали и термостойкого пластика. Каждая пара щупов управляется двигателями постоянного тока для ручной или автоматической фиксации (сведение/разведение) щупов на образце. Датчики снабжаются керамическими наконечниками, позволяющими производить измерения при высоких температурах образцов.
Датчики перемещений (деформации) серии 3549 выпускаются в 18 модификациях, отличающихся диапазоном измерений. Модификации, имеющие в своём наименовании индекс «ST», комплектуются щупами для проведения измерений в диапазоне температур образца от +20 до +1200 °С; индекс «HT» - в диапазоне температур образца от +20 до +1600 °С.
Датчики работают в составе испытательных машин производства «Walter+Bai AG», Швейцария.
Внешний вид датчиков приведен на рисунке 1.
Рисунок 1 - Внешний вид датчиков перемещений (деформаций) серии 3549
Пломбирование датчиков не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Датчик перемещений (деформаций) серии 3549 |
1 шт. | |
|
Ящик для транспортировки |
1 шт. | |
|
Сетевой адаптер 220В/24В |
1 шт. | |
|
Кабель передачи данных |
2 шт. | |
|
Кабель управления |
1 шт. | |
|
Комплект запасных частей |
1 шт. | |
|
Руководство по эксплуатации на русском языке |
1 экз. | |
|
Методика поверки |
МП АПМ 14-18 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Модификация |
Базовая длина, мм |
Диапазон измерений, мм |
Пределы допускаемой погрешности измерений |
|
3549 - 005M - 010 -HT 3549 - 005M - 010 - ST |
5 |
от -0,5 до +0,5 |
±1 мкм в диапазоне от -0,2 мм включ. до +0,2 мм включ.; ±0,5 % в диапазонах менее -0,2 мм и св. +0,2 мм |
|
3549 - 005M - 020 - HT 3549 - 005M - 020 - ST |
от -0,5 до +1,0 | ||
|
3549 - 005M - 050 - HT 3549 - 005M - 050 - ST |
от -0,5 до +2,5 | ||
|
3549 - 005M - 100 - HT 3549 - 005M - 100 - ST |
от -0,5 до +5,0 | ||
|
3549 - 010M - 020 - HT 3549 - 010M - 020 - ST |
10 |
от -1,0 до +2,0 |
±2 мкм в диапазоне от -0,4 мм включ. до +0,4 мм включ.; ±0,5 % в диапазонах менее -0,4 мм и св. +0,4 мм |
|
3549 - 010M - 050 - HT 3549 - 010M - 050 - ST |
от-1,0 до +5,0 | ||
|
3549 - 010M - 100 - HT 3549 - 010M - 100 - ST |
от -1,0 до +10,0 | ||
|
3549 - 0125M - 010 - HT 3549 - 0125M - 010 - ST |
12,5 |
от -1,25 до +1,25 |
±2 мкм в диапазоне от -0,4 мм включ. до +0,4 мм включ.; ±0,5 % в диапазонах менее -0,4 мм и св. +0,4 мм |
|
3549 - 0125M - 020 - HT 3549 - 0125M - 020 - ST |
от -1,25 до +2,50 | ||
|
3549 - 0125M - 050 - HT 3549 - 0125M - 050 - ST |
от -1,25 до +6,25 | ||
|
3549 - 0125M - 100 - HT 3549 - 0125M - 100 - ST |
от -1,25 до +12,50 | ||
|
3549 - 025M - 010 - HT 3549 - 025M - 010 - ST |
25 |
от -2,5 до +2,5 |
±3 мкм в диапазоне от -0,6 мм включ. до +0,6 мм включ.; ±0,5 % в диапазонах менее -0,6 мм и св. +0,6 мм |
|
3549 - 025M - 020 - HT 3549 - 025M - 020 - ST |
от -2,5 до +5,0 | ||
|
3549 - 025M - 050 - HT 3549 - 025M - 050 - ST |
от -2,5 до +12,5 | ||
|
3549 - 025M - 100 - HT 3549 - 025M - 100 - ST |
от -2,5 до +25,0 |
Продолжение таблицы 2
|
Модификация |
Базовая длина, мм |
Диапазон измерений, мм |
Пределы допускаемой погрешности измерений |
|
3549 - 050M - 010 - HT 3549 - 050M - 010 - ST |
50 |
от -5,0 до +5,0 |
±6 мкм в диапазоне от -1,2 мм включ. до +1,2 мм включ.; ±0,5 % в диапазонах менее -1,2 мм и св. +1,2 мм |
|
3549 - 050M - 020 - HT 3549 - 050M - 020 - ST |
от -5,0 до +10,0 | ||
|
3549 - 050M - 050 - HT 3549 - 050M - 050 - ST |
от -5,0 до +25,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур, °С |
от +15 до +35 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
250 |
|
- ширина |
150 |
|
- высота |
160 |
|
Масса, кг, не более |
1 |
|
Средний срок службы, лет |
10 |
