Номер по Госреестру СИ: 68741-17
68741-17 Копры маятниковые
(серии PH)
Назначение средства измерений:
Копры маятниковые серии PH (далее - копры) предназначены для измерений энергии, требуемой для разрушения образцов, при испытании на двухопорный изгиб, консольный изгиб, ударное растяжение, для определения ударной вязкости металлов, пластмасс и других материалов.
Внешний вид.
Копры маятниковые
Рисунок № 1
Внешний вид.
Копры маятниковые
Рисунок № 2
Внешний вид.
Копры маятниковые
Рисунок № 3
Внешний вид.
Копры маятниковые
Рисунок № 4
Программное обеспечение
Для работы с копрами маятниковыми PH-150, PH-300, PH-450, PH-750 применяется встроенное программное обеспечение «firmware», а также программное обеспечение (далее -ПО) «DIONImpact», устанавливаемое на персональный компьютер. Для работы с копрами маятниковыми PH-1, PH-5, PH-10, PH-15, PH-25, PH-50P, PH-50, PH-75, PH-100 применяется ПО «DIONImpact».
ПО служит для управления функциональными возможностями копров, а также для обработки и отображения результатов измерений.
Уровень защиты встроенного ПО - «Высокий» в соответствии с Р 50.2.077-2014.
Уровень защиты ПО «DIONImpact» - «Средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
DIONImpact |
firmware |
Номер версии (идентификационный номер ПО), не ниже |
2.0 |
6.23 |
Цифровой идентификатор ПО |
86389833 |
- |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
- |
Знак утверждения типа
Знак утверждения типананосится на раму копров методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к копрам маятниковым серии PH
Техническая документация «Walter + Bai AG», Швейцария.
Поверка
Поверкаосуществляется по документу МП АПМ 25-17 «Копры маятниковые серии PH. Методика поверки», утверждённому ООО «Автопрогресс-М» 06.07.2017 г.
Основные средства поверки:
-
- весы неавтоматического действия по ГОСТ OIML R 76-1-2011, максимальная нагрузка - до 60 кг, класс точности - Средний;
-
- квадрант оптический КО-60М, (0-180)°, ПГ±30'', ТУЗ-3.1387-76.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Walter+Bai AG», Швейцария
Адрес: Industriestrasse 4, CH-8224 Lohningen, Switzerland
Тел.: +41 (0) 52 687 25 25; факс: +41 (0) 52 687 25 20
E-mail: info@walterbai. com
Заявитель
Общество с ограниченной ответственностью «Mелитэк» (ООО «M^HroR»)
ИНН 7728644821
Адрес: 117342, г. Москва, ул. Обручева, дом 34/63, стр. 2
Тел./факс: +7 (495) 781-0785
E-mail: info@melytec.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: mfo@autoprogress-m.ru
Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца молотом маятника, которая определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии маятника в точке максимального подъема молота после разбития образца. Значение потенциальной энергии определяется массой и длиной маятника, а также углом его отклонения от вертикальной оси.
Конструктивно копры состоят из станины с вертикальной стойкой, маятника, механизма спуска и торможения маятника, датчика угла отклонения маятника, защитного кожуха с системой блокировки спуска маятника при открытых дверях, а также модуля управления и обработки данных и/или персонального компьютера.
В верхней части вертикальной стойки в шарикоподшипниках закреплена ось, на которой подвешен маятник с бойком. Также на оси вращения маятника расположен датчик угла его отклонения, который определяет угол падения (отклонения маятника до удара) и угол подъёма маятника после разрушения образца. Получаемая с данного датчика информация обрабатывается и отображается на дисплее модуля управления и обработки данных или персонального компьютера.
Под вертикальной стойкой на основании находятся опоры для размещения испытуемого образца. В зависимости от вида испытаний образец может быть закреплён на опорах, в зажимных губках или в поперечном ярме, расположенных на станине.
Модуль управления и обработки данных и/или персональный компьютер предназначены для управления работой копров, проведения настройки, калибровки, установки видов испытаний и их параметров, отображения результатов измерений.
Копры серии PH выпускаются в следующих модификациях: PH-1, PH-5, PH-10, PH-15, PH-25, PH-50P, PH-50, PH-75, PH-100, PH-150, PH-300, PH-450, PH-750, которые различаются между собой внешним видом, метрологическими и техническими характеристиками.
Копры модификаций PH-150, PH-300, PH-450, PH-750 оснащаются модулем управления и обработки данных. Опционально копры данных модификаций могут быть доукомплектованы персональным компьютером.
Для работы с копрами модификаций PH-1, PH-5, PH-10, PH-15, PH-25, PH-50P, PH-50, PH-75, PH-100 используется только персональный компьютер.
Также все модификации копров могут быть укомплектованы сменными маятниками, механизмом поднятия маятника.
Общий вид копров приведён на рисунках 1 - 4.

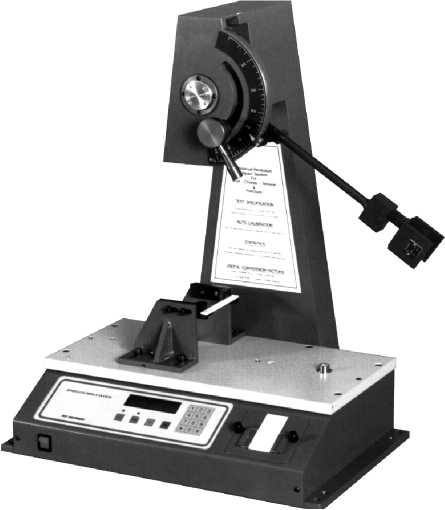

Рисунок 1 - Общий вид копров маятниковых PH-1, PH-5, PH-10, PH-15, PH-25, PH-50 (настольного исполнения)

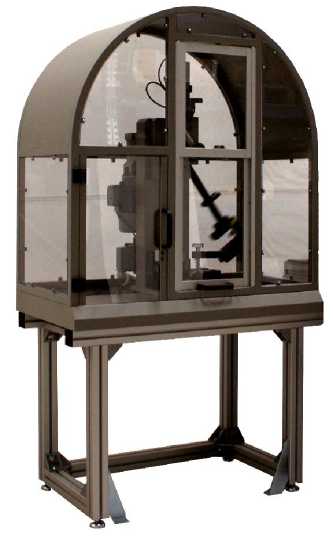

Рисунок 2 - Общий вид копров маятниковых PH-50P (настольного исполнения)

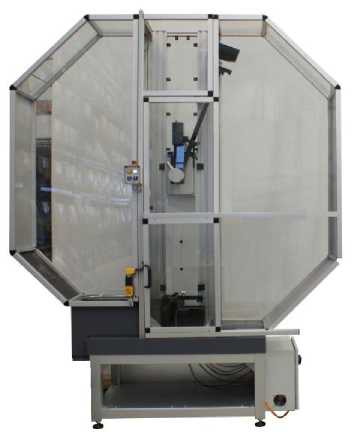

Рисунок 3 - Общий вид копров маятниковых PH-50, PH-75, PH-100 (напольного исполнения)

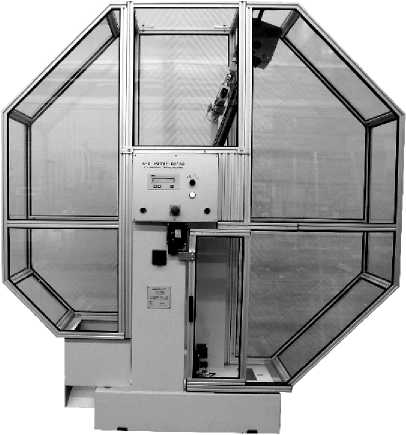

Рисунок 4 - Общий вид копров маятниковых серии PH-150, PH-300, PH-450, PH-750 (напольного исполнения)
Пломбирование копров не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Копер маятниковый серии PH |
1 шт. | |
Сменный маятник |
по заказу | |
Дополнительные грузы |
по заказу | |
Сменный боёк |
по заказу | |
Дополнительная опора для установки образцов |
по заказу | |
Протяжной станок |
по заказу | |
Камера кондиционирования |
по заказу | |
Щипцы для установки образцов |
по заказу | |
Система измерения образцов |
по заказу | |
Руководство по эксплуатации |
1 экз. | |
Паспорт |
1 экз. | |
Методика поверки |
МП АПМ 25-17 |
1 экз. |

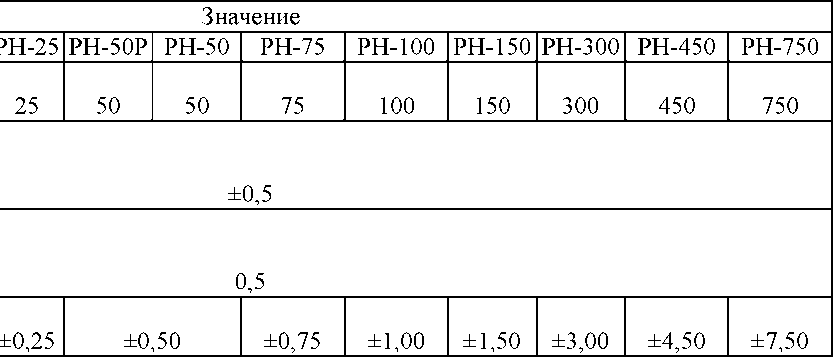

Таблица 2 - Метрологические характеристики
Наименование характеристики | ||||
Модификация |
РН-1 |
РН-5 |
PH-10 |
РН-15 I |
Номинальное значение потенциальной энергии маятника, Дж |
1 |
5 |
10 |
15 |
Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % | ||||
Потеря энергии при свободном качании маятника за половину полного колебания, % | ||||
Пределы допускаемой абсолютной погрешности измерений энергии, Дж |
±0,01 |
±0,05 |
±0,10 |
±0,15 |
Лист № 4
Всего листов 7
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | ||||||
Модификация |
PH-1 PH-5 PH-10 |
PH-15 |
PH-25, PH-50* |
PH-50P |
PH- PH-75 PH-100 50** |
PH-150 PH-300 PH-450 |
PH-750 |
Скорость движения маятника в момент удара, м/с |
от 1,5 до 3,8 |
от 5,0 до 5,5 |
от 2,6 до 5,5 | ||||
Параметры электрического питания:
|
220 -15 % 50±1 | ||||||
Потребляемая мощность, кВ •А, не более |
1,5 | ||||||
Габаритные размеры, мм, не более:
|
460 530 720 |
460 380 720 |
500 550 1100 |
950 850 600 |
1960 600 2700 |
1900 920 2500 |
2240 1838 2808 |
Масса, кг, не более |
600 |
770 |
130 |
1000 |
1100 |
1800 | |
Условия эксплуатации:
|
от +10 до + 35 85 | ||||||
Средний срок службы, лет |
30 | ||||||
* - Настольное исполнение ** - Напольное исполнение |
