Номер по Госреестру СИ: 53733-13
53733-13 Датчики перемещений (деформаций)
(MFA 12, MFA 25, 3541)
Назначение средства измерений:
Датчики перемещений (деформаций) MFA 12, MFA 25, 3541 предназначены для измерения перемещений и деформаций материалов при проведении испытаний материалов на прочность.
Внешний вид.
Датчики перемещений (деформаций)
Рисунок № 1
Внешний вид.
Датчики перемещений (деформаций)
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации в верхнем левом углу типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений изложен в документе «Датчики перемещений (деформаций) MFA 12, MFA 25, 3541. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам перемещений (деформаций) MFA 12, MFA 25, 3541
-
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1^10’9 .... 50 м и длин волн в диапазоне 0,2.. 50 мкм».
-
2. ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение».
-
3. Техническая документация фирмы «Walter+Bai AG», Швейцария.
Поверка
Поверкаосуществляется по документу МП ТИнТ 79-2012 «Датчики перемещений (деформаций) MFA 12, MFA 25, 3541. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» 29 ноября 2012 г.
Основными средствами поверки являются:
- калибратор датчиков деформаций, 0...100 мм, основная погрешность ±0,02% (не менее 0,2 мкм)
Изготовитель
Фирма «Walter+Bai AG», ШвейцарияIndustriestrasse 4, 8224 Lonningen, Schweiz
Заявитель
ООО «МЕЛИТЭК »117342, г. Москва, ул. Обручева, д. 34/63 стр. 2. Тел./факс: (495) 781-07-85 melytec@struers.ru www.struers.ru,www.melytec.ru
Принцип действия датчиков перемещений (деформаций) MFA 12, MFA 25, 3541 основан на преобразовании удлинения образца в угловое перемещение измерительных щупов, закрепленных на испытуемом образце. Величина перемещения определяется тензорезистивным методом. Перемещение щупов вызывает деформацию образцового резистора, вызывая изменение его сопротивления. Измерительный сигнал поступает по соединительному кабелю в устройство обработки информации. Контроль деформаций производится путем измерения перемещений на фиксированной длине (измерительной базе).
Датчики перемещений (деформаций) MFA 12 и MFA 25 представляют собой датчики для измерения осевых перемещений (деформаций) и выпускаются в 6 модификациях каждый; датчики 3541 являются датчиками раскрытия трещин со специальными захватами и выпускаются в 60 модификациях, отличающихся диапазоном измерений. Датчики 3541 модификаций ST выпускаются с щупами, предназначенными для измерений в диапазоне температур от -40 до +100 °С, датчики модификаций HT выпускаются с щупами, предназначенными для измерений в диапазоне температур от -40 до +200 °С.
Внешний вид датчиков перемещений (деформаций) MFA 12, MFA 25 приведен на рисунке 1. Внешний вид датчиков 3541 приведен на рисунке 2.

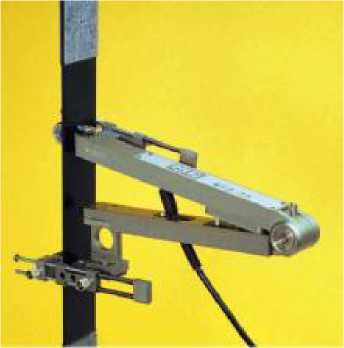

Рис. 1. Внешний вид датчиков перемещений (деформаций) MFA 12, MFA 25.

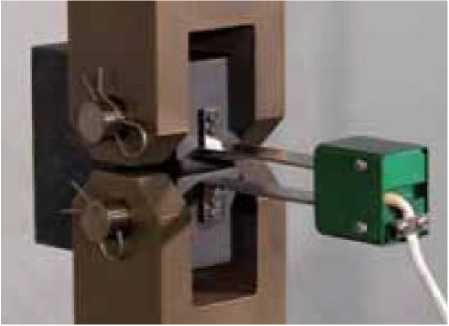

Рис. 2. Внешний вид датчиков перемещений (деформаций) 3541.
-
1. Датчик перемещений (деформаций) 1 шт.
-
2. Руководство по эксплуатации «Датчики перемещений (деформаций)
MFA 12, MFA 25, 3541. Руководство по эксплуатации» 1 экз.
-
3. Методика поверки МП ТИнТ 79-2012 «Датчики перемещений
(деформаций) MFA 12, MFA 25, 3541. Методика поверки» 1 экз.
200х200х50
0,5
Датчики перемещений (деформаций) MFA 25:
Наименование модификации |
MFA 25-25 |
MFA 25-50 |
MFA 25 20 |
MFA 25 30 |
MFA 25 80 |
MFA 25 100 |
Базовая длина, мм |
25 |
50 |
20 |
30 |
80 |
100 |
Диапазон измерений, мм |
0...25 | |||||
Пределы допускаемой погрешности измерений |
±5 мкм в диапазоне 0.1 мм; ±0,5 % в диапазоне 1.25 мм |
±4 мкм в диапазоне 0.0,8 мм; ±0,5 % в диапазоне 0,8.25 мм |
±6 мкм в диапазоне 0.1,2 мм; ±0,5 % в диапазоне 1,2.25 мм |
±8 мкм в диапазоне 0.1,6 мм; ±0,5 % в диапазоне 1,6.25 мм |
±10 мкм в диапазоне 0.2 мм; ±0,5 % в диапазоне 2.25 мм |
Габаритные размеры (ДхШхВ), мм, не более: 200х200х50
Масса, кг, не более: 0,5
Датчики перемещений (деформаций) MFA 12:
Наименование модификации |
MFA 12 25 |
MFA 12 50 |
MFA 12-20 |
MFA 12-30 |
MFA 12 80 |
MFA 12 100 |
Базовая длина, мм |
25 |
50 |
20 |
30 |
80 |
100 |
Диапазон измерений, мм |
0.12 | |||||
Пределы допускаемой погрешности измерений |
±2 мкм в диапазоне 0.1 мм; ±0,2 % в диапазоне 1.12 мм |
±3 мкм в диапазоне 0.1.5 мм; ±0,2 % в диапазоне 1.5.12 мм |
±2 мкм в диапазоне 0.1 мм; ±0,2 % в диапазоне 1.12 мм |
±4 мкм в диапазоне 0.2 мм; ±0,2 % в диапазоне 2.12 мм |
±5 мкм в диапазоне 0.2.5 мм; ±0,2 % в диапазоне 2.5.12 мм |
Габаритные размеры (ДхШхВ), мм, не более: Масса, кг, не более:
Датчики перемещений (деформаций) 3541:
Наименование модификации |
3541-003M- 025M -ST |
3541-003M- 040M- ST |
3541-003M- 070M-ST |
3541-003M- 100M-ST |
3541-003M- 120M-ST |
3541-005M- 025M -ST |
3541-005M- 040M- ST |
3541-005M - 070M-ST |
3541-005M - 100M-ST |
3541-005M - 120M-ST |
Базовая длина, мм |
3 |
5 | ||||||||
Диапазон измерений, мм |
-1 |
-1 |
-1 |
-1 |
-2 |
-1 |
-1 |
-1 |
-1 |
-2 |
2,5 |
4 |
7 |
10 |
12 |
2,5 |
4 |
7 |
10 |
12 | |
Пределы допускаемой погрешности измерений |
±1 мкм в диапазоне -0.2. мм; |
.0.2 |
±2 мкм в диапазоне -0.4. мм; |
.0.4 | ||||||
±0,5 % в диапазонах менее -0,2 мм и более 0,2 мм |
±0,5 % в диапазонвх менее -0,4 мм и более 0,4 мм |
Наименование модификации |
3541-008M- 025M -ST |
3541-008M - 040M- ST |
3541-008M - 070M-ST |
3541-008M - 100M-ST |
3541-008M - 120M-ST |
3541-010M- 025M -ST |
3541-010M - 040M- ST |
3541-010M - 070M-ST |
3541-010M - 100M-ST |
3541-010M - 120M-ST |
Базовая длина, мм |
8 |
10 | ||||||||
Диапазон измерений, мм |
-1 |
-1 |
-1 |
-1 |
-2 |
-1 |
-1 |
-1 |
-1 |
-2 |
2,5 |
4 |
7 |
10 |
12 |
2,5 |
4 |
7 |
10 |
12 | |
Пределы допускаемой погрешности измерений |
±3 мкм в диапазоне -0.6. мм; |
.0.6 |
±4 мкм в диапазоне -0.8. мм; |
.0.8 | ||||||
±0,5 % в диапазонах менее -0,6 мм и более 0,6 мм |
±0,5 % в диапазонах менее -0,8 мм и более 0,8 мм |
Наименование модификации |
3541-012M- 025M -ST |
3541-012M- 040M- ST |
3541-012M - 070M-ST |
3541-012M - 100M-ST |
3541-012M - 120M-ST |
3541-20M- 025M -ST |
3541-20M - 040M- ST |
3541-20M - 070M-ST |
3541-20M - 100M-ST |
3541-20M - 120M-ST |
Базовая длина, мм |
12 |
20 | ||||||||
Диапазон измерений, |
-1 |
-1 |
-1 |
-1 |
-2 |
-1 |
-1 |
-1 |
-1 |
-2 |
мм |
2,5 |
4 |
7 |
10 |
12 |
2,5 |
4 |
7 |
10 |
12 |
Пределы допускае- |
±8 мкм в диапа- | |||||||||
мой погрешности измерений |
±5 мкм в диапазоне -1.1 мм; ±0,5 % в диапазонах менее -1 мм и более 1 мм |
±8 мкм в диапазоне -1.1,6 мм; ±0,5 % в диапазоне более 1,6 мм |
зоне -1,6.1,6 мм; ±0,5 % в диапазонах менее -1,6 мм и более 1,6 | |||||||
мм |
Наименование модификации |
3541- 003M-025M -HT |
3541-003M- 040M- HT |
3541-003M- 070M-HT |
3541-003M- 100M-HT |
3541-003M- 120M-HT |
3541-005M- 025M -HT |
3541-005M- 040M- HT |
3541-005M - 070M-HT |
3541-005M - 100M-HT |
3541-005M - 120M-HT |
Базовая длина, мм |
3 |
5 | ||||||||
Диапазон измерений, мм |
-1 |
-1 |
-1 |
-1 |
-2 |
-1 |
-1 |
-1 |
-1 |
-2 |
2,5 |
4 |
7 |
10 |
12 |
2,5 |
4 |
7 |
10 |
12 | |
Пределы допускаемой погреш- |
±1 мкм в диапазоне -0.2. |
.0.2 |
±2 мкм в диапазоне |
- | ||||||
ности измерений |
мм; |
0.4 |
.0.4 мм; | |||||||
±0,5 % в диапазонах |
±0,5 % в диапазонах | |||||||||
менее -0,2 мм и более 0,2 |
мм |
менее -0,4 мм и более 0,4 мм |
Наименование модификации |
3541-008M- 025M -HT |
3541-008M - 040M- HT |
3541-008M - 070M-HT |
3541-008M - 100M-HT |
3541-008M - 120M-HT |
3541-010M- 025M -HT |
3541-010M - 040M- HT |
3541-010M - 070M-HT |
3541-010M - 100M-HT |
3541-010M - 120M-HT |
Базовая длина, мм |
8 |
10 | ||||||||
Диапазон измерений, мм |
-1 |
-1 |
-1 |
-1 |
-2 |
-1 |
-1 |
-1 |
-1 |
-2 |
2,5 |
4 |
7 |
10 |
12 |
2,5 |
4 |
7 |
10 |
12 | |
Пределы допускаемой погрешности измерений |
±3 мкм в диапазоне -0.6. мм; |
.0.6 |
±4 мкм в диапазоне -0.8. мм; |
.0.8 | ||||||
±0,5 % в диапазонах менее -0,6 мм и более 0,6 мм |
±0,5% в диапазонах менее -0,8 мм и более 0,8 мм |
Наименование модификации |
3541-012M- 025M -HT |
3541-012M- 040M- HT |
3541-012M - 070M-HT |
3541-012M - 100M-HT |
3541-012M - 120M-HT |
3541-20M- 025M -HT |
3541-20M - 040M- HT |
3541-20M - 070M-HT |
3541-20M - 100M-HT |
3541-20M - 120M-HT |
Базовая длина, мм |
12 |
20 | ||||||||
Диапазон измерений, |
-1 |
-1 |
-1 |
-1 |
-2 |
-1 |
-1 |
-1 |
-1 |
-2 |
мм |
2,5 |
4 |
7 |
10 |
12 |
2,5 |
4 |
7 |
10 |
12 |
Пределы допускае- |
±8 мкм в диапа- | |||||||||
±5 мкм в диапазоне -1 |
.1 |
±8 мкм в диапазоне - | ||||||||
мой погрешности из- |
мм; |
1.1,6 мм; |
зоне -1,6.1,6 мм; | |||||||
мерений |
±0,5 |
% в диапазонах менее - |
±0,5 % в диапазоне |
±0,5 % в диапазо- | ||||||
1 мм и более 1 мм |
более 1,6 мм |
нах менее -1,6 мм | ||||||||
и более 1,6 мм |
Габаритные размеры (ДхШхВ), мм, не более: 100 х20х20
Габаритные размеры (ДхШхВ), мм, не более: 100 х20х20
Масса, кг, не более: 0,5
Условия эксплуатации:
-
- температура, °С 20 ± 5
-
- относительная влажность, % 60 ± 20
-
- давление, кПа 84.106
