Номер по Госреестру СИ: 45797-17
45797-17 Машины электромеханические для испытаний на кручение
(серии LFM-T)
Назначение средства измерений:
Машины электромеханические для испытаний на кручение серии LFM-T (далее -машины) предназначены для измерений крутящего момента силы и угла поворота при проведении испытаний различных материалов и образцов на кручение.
Внешний вид.
Машины электромеханические для испытаний на кручение
Рисунок № 1
Программное обеспечение
Для работы с машинами используется программное обеспечение «DION Pro+», «DION 7», (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО «DION Pro+», «DION 7» - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
DION Pro+ |
DION 7 |
Номер версии (идентификационный номер ПО), не ниже |
5.15 |
2.2 |
Цифровой идентификатор ПО |
515C1417 |
6DB37727 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на боковую поверхность корпуса машин и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам электромеханическим для испытаний на кручение серии LFM-TГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы
Техническая документация «Walter+Bai AG», Швейцария
Поверка
Поверкаосуществляется по документу МП АПМ 26-17 «Машины электромеханические для испытаний на кручение серии LFM-T. Методика поверки», утверждённому ООО «Автопрогресс-М» 28.06.2017 г.
Основные средства поверки:
-
- эталоны 2-го разряда по ГОСТ Р 8.752-2011, ПГ ±0,25 %;
-
- квадрант оптический КО-60М, ±120°, ПГ ±30'' (рег. № 26905-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Walter+Bai AG», Швейцария
Адрес: Industriestrasse 4, CH-8224, Lohningen, Switzerland
Тел.: +41 (0) 52 687 25 25; факс: +41 (0) 52 687 25 20
E-mail: info@walterbai. com
Заявитель
Общество с ограниченной ответственностью «Mелитэк» (ООО «M^utok»)
ИНН 7728644821
Адрес: 117342, г. Москва, ул. Обручева, дом 34/63, стр. 2 Тел./факс: +7 (495) 781-0785
E-mail: info@melytec.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия машин основан на преобразовании электрической энергии мотор-редуктором машин во вращение вала и соответствующую нагрузку, прикладываемую к испытываемому образцу, которая преобразуется тензорезисторным датчиком крутящего момента силы в электрический сигнал, изменяющийся пропорционально нагрузке.
Конструктивно машины состоят плиты с расположенным на ней мотор-редуктором, датчиков крутящего момента силы и угла поворота, захватов для установки образца и подвижной траверсы. Управление машинами осуществляется при помощи персонального компьютера.
Испытываемый образец закрепляется в захватах, расположенных на валу мотор-редуктора и подвижной траверсы. Крутящий момент силы, прикладываемый к испытываемому образцу, измеряется тензорезисторным датчиком крутящего момента силы, размещенным на валу мотор-редуктора. Датчик крутящего момента силы и датчик угла поворота могут работать как по часовой стрелке, так и против. Значения измеряемых величин отображаются на дисплее персонального компьютера.
Машины могут комплектоваться несколькими сменными датчиками крутящего момента силы с различными диапазонами измерений, но не более наибольшего предела измерений. Также машины могут быть дополнительно укомплектованы и иными средствами измерений необходимыми для испытаний.
Выпускаемые модификации машин различаются между собой наибольшим пределом измерений крутящего момента силы.

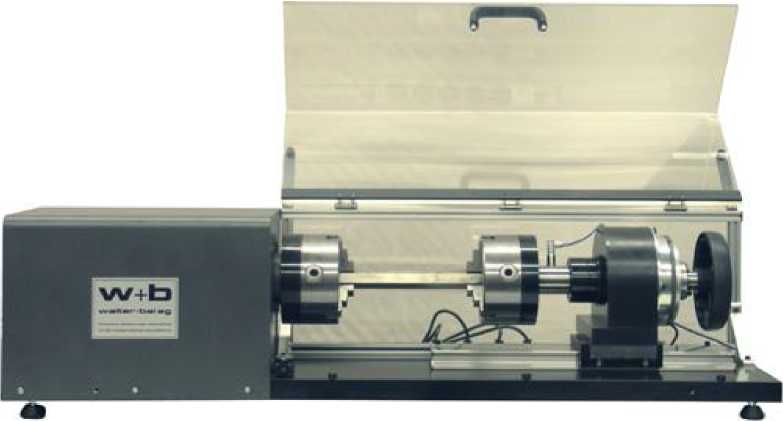

Внешний вид машин приведён на рисунке 1.
Рисунок 1 - Внешний вид машин электромеханических для испытаний на кручение серии LFM-T
Для предотвращения несанкционированного доступа производится опломбирование разъемов датчиков крутящего момента силы и угла поворота
Таблица 2 - Метрологические характеристики
Модификации |
LFM-T- |
LFM-T- |
LFM-T- |
LFM-T- |
LFM-T- |
LFM-T- |
10 |
20 |
50 |
100 |
200 |
500 | |
Наибольший предел измерений крутящего момента силы, Н^м |
10 |
20 |
50 |
100 |
200 |
500 |
Пределы допускаемой относительной погрешности измерений крутящего | ||||||
момента силы, % |
±1 | |||||
Диапазон измерений угла | ||||||
поворота, ° |
от 0 до 360 | |||||
Пределы допускаемой абсолютной погрешности | ||||||
измерений угла поворота, ° |
±1 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |||||
Модификации |
LFM-T-10 |
LFM-T- 20 |
LFM-T- 50 |
LFM-T- 100 |
LFM-T- 200 |
LFM-T- 500 |
Наибольшая частота вращения, об/мин |
20 |
200 |
100 |
50 |
25 |
25 |
Диапазон оборотов | ||||||
закручивания по часовой стрелке / против | ||||||
часовой стрелки, об. |
от 0 до 120 | |||||
Габаритные размеры, мм, не более | ||||||
- длина |
1495 | |||||
- ширина |
405 | |||||
- высота |
470 | |||||
Масса, кг, не более |
150 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Параметры электрического питания:
|
3 80+1О % 380 -15 % 50±1 |
Потребляемая мощность, В •А, не более |
2000 |
Условия эксплуатации:
влажность, %, не более |
от +10 до +35 85 |
Средний срок службы, лет |
30 |
