Номер по Госреестру СИ: 71871-18
71871-18 Датчики перемещений (деформаций)
(серии 3580)
Назначение средства измерений:
Датчики перемещений (деформаций) серии 3580 (далее - датчики) предназначены для измерения продольной деформации материалов при проведении испытаний изделий и образцов из этих материалов на прочность.
Внешний вид.
Датчики перемещений (деформаций)
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 17.07.2028
Номер записи -
ID в реестре СИ - 397391
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
412821 серия,
Производитель
Изготовитель - Фирма "Walter + Bai AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1504 от 2018.07.17 Об утверждении типов средств измерений
№241 от 2023.02.02 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (14)
Наличие аналогов СИ: Датчики перемещений (деформаций) (серии 3580)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
71871-18 Датчики перемещений (деформаций) (серии 3580) Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
55650-13 Измерители перемещений (деформаций) навесные (ТС703) ООО "Тестсистемы" (РОССИЯ г.Иваново) |
Все средства измерений ООО "Тестсистемы"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22607-02 01.06.2012 |
Копры маятниковые, PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22607-12 23.08.2017 |
Копры маятниковые, PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
22711-02 01.06.2012 |
Машины универсальные испытательные, LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22711-12 23.08.2017 |
Машины универсальные испытательные, LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
22712-02 01.06.2012 |
Машины универсальные испытательные, LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22712-12 23.08.2017 |
Машины универсальные испытательные, LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
28351-04 01.01.2010 |
Машины испытательные универсальные сервогидравлические, LFV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
28351-09 01.12.2014 |
Машины испытательные универсальные сервогидравлические, LFV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
38322-08 01.08.2013 |
Динамометры электронные универсальные , 51 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
43888-10 |
Машина испытательная универсальная, LFM-L 10 kN Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
45797-10 01.08.2015 |
Машины электромеханические для испытаний на кручение, LFM-T Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
45797-17 06.10.2027 |
Машины электромеханические для испытаний на кручение, серии LFM-T Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
50633-12 |
Машина универсальная испытательная трехзонная, LFM-600/200/150 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53727-13 11.05.2023 |
Датчики перемещений (деформаций), Mini MFA 2, 3542, 3548 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53730-13 11.05.2023 |
Датчики перемещений (деформаций), MFL Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53731-13 06.06.2018 |
Датчики перемещений (деформаций), MFN-A Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53732-13 11.05.2023 |
Датчики перемещений (деформаций), HTV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53733-13 11.05.2023 |
Датчики перемещений (деформаций), MFA 12, MFA 25, 3541 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53734-13 11.05.2023 |
Датчики перемещений (деформаций), 3648 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
59842-15 18.12.2024 |
Динамометры электронные универсальные , 51 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
62856-15 24.12.2020 |
Машины испытательные универсальные, LFM 1000-T4000 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68741-17 18.09.2027 |
Копры маятниковые, серии PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68935-17 23.10.2027 |
Машины испытательные универсальные, серии LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68943-17 23.10.2027 |
Машины испытательные универсальные, серии LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
70555-18 13.03.2028 |
Измерители перемещений (деформаций) оптические бесконтактные, серии VEX Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71046-18 11.05.2028 |
Датчики перемещений (деформаций), MFE-900 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71073-18 11.05.2028 |
Датчики перемещений (деформаций), серии 3549 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71871-18 17.07.2028 |
Датчики перемещений (деформаций), серии 3580 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
72522-18 |
Машина для испытаний строительных материалов, LF-D-3000kN-S/LF-DBZ-200kN Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
75354-19 21.06.2024 |
Машины гидравлические для испытаний на сжатие, D-3000 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Измерители перемещений (деформаций) навесные (ТС703)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "КОНЦЕРН "КАЛАШНИКОВ" (RA.RU.312918) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Измерители перемещений (деформаций) навесные (ТС703)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с датчиками используется программное обеспечение «DION Pro+», «DION 7», «PROTEUS» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано для датчиков, работающих в составе испытательных машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
DION Pro+ |
DION 7 |
PROTEUS |
|
Номер версии (идентификационный номер ПО), не ниже |
5.15 |
2.2 |
2.8.4 |
|
Цифровой идентификатор ПО |
515C1417 |
6DB37727 |
586F502D |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам перемещений (деформаций) серии 3580
Техническая документация «Walter+Bai AG», Швейцария
Поверка
Поверкаосуществляется по документу МП АПМ 24-18 «Датчики перемещений (деформаций) серии 3580. Методика поверки», утверждённому ООО «Автопрогресс-М» 17.05.2018 г.
Основное средство поверки:
- калибратор датчиков деформаций KMF-100 (рег. № 45796-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Walter+Bai AG», ШвейцарияАдрес: Industriestrasse 4, CH-8224 Lohningen, Switzerland
Тел.: +41 52 687 25 25, факс: +41 52 687 25 20
E-mail: info@walterbai. com
Заявитель
Общество с ограниченной ответственностью «МЕЛИТЭК» (ООО «МЕЛИТЭК»)
ИНН 7728644821 Адрес:117342, г. Москва, ул. Обручева, дом 34/63, стр. 2 Тел./факс: +7 (495) 781-0785
E-mail: info@melytec.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия датчиков основан на преобразовании удлинения образца в линейное перемещение измерительных щупов, закрепленных на испытуемом образце. Величина перемещения определяется тензорезистивным методом. Перемещение щупов вызывает перемещение (деформацию) образцового резистора, вызывая изменение его сопротивления. Измерительный сигнал поступает по соединительному кабелю в устройство обработки информации.
Обработка измерительного сигнала производится с помощью персонального компьютера (далее - ПК) испытательной машины, в составе которой работают датчики. Переданный на ПК измерительный сигнал преобразуется с помощью специального программного обеспечения в значение перемещения (деформации).
Контроль перемещений (деформаций) производится путем измерений перемещений на фиксированной длине (измерительной базе).
Для измерений используются измерительные щупы, имеющие специальные присоединительные элементы (ножи) для фиксации щупов на изделии или образце. Корпуса датчиков изготавливаются из нержавеющей стали и термостойкого пластика. Для выполнения измерений при температурах в исследуемых образцах в диапазоне от -40 до +1600°С датчики снабжаются щупами с керамическими наконечниками.
Датчики выпускаются в 5 модификациях, отличающихся диапазоном измерений. Датчики работают в составе испытательных машин производства «Walter+Bai AG», Швейцария.
Внешний вид датчиков приведен на рисунке 1.

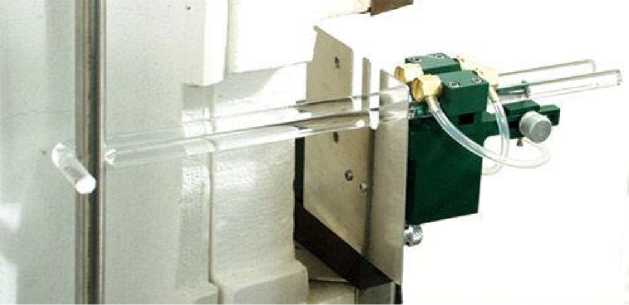

Рисунок 1 - Внешний вид датчиков перемещений (деформаций) серии 3580
Пломбирование датчиков не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Датчик перемещений (деформаций) серии 3580 |
1 шт. | |
|
Ящик для транспортировки |
1 шт. | |
|
Сетевой адаптер 220 В/24 В |
1 шт. | |
|
Кабель передачи данных |
2 шт. | |
|
Кабель управления |
1 шт. | |
|
Комплект запасных частей |
1 шт. | |
|
Руководство по эксплуатации на русском языке |
1 экз. | |
|
Методика поверки |
МП АПМ 24-18 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Модификация |
Базовая длина, мм |
Диапазон измерений, мм |
Пределы допускаемой погрешности измерений |
|
3580-050М |
от 4,5 до 16,0 |
от -0,5 до +0,5 |
±1 мкм в диапазоне от -0,2 мм включ. до +0,2 мм включ.; ±0,5 % в диапазонах менее -0,2 мм и св. +0,2 мм |
|
3580-075М |
от 4,5 до 16,0 |
от - 0,75 до +0,75 |
±2 мкм в диапазоне от -0,4 мм включ. до +0,4 мм включ.; ±0,5 % в диапазонах менее -0,4 мм и св. +0,4 мм |
|
3580-150М |
от 4,5 до 16,0 |
от - 1,5 до 0 |
±0,5 % в диапазоне от -1,5 мм до -0,4 мм не включ.; ±2 мкм в диапазоне от -0,4 мм до 0 мм включ. |
|
от 0 до +1,5 |
±2 мкм в диапазоне от 0 мм до +0,4 мм включ.; ±0,5 % в диапазоне св. +0,4 мм до +1,5 мм включ. | ||
|
3580-200М |
от 4,5 до 16,0 |
от - 2,0 до 0 |
±0,5 % в диапазоне от -2,0 мм до -0,6 мм не включ.; ±3 мкм в диапазоне от -0,6 мм до 0 мм включ. |
|
от 0 до +2,0 |
±3 мкм в диапазоне от 0 мм до +0,6 мм включ.; ±0,5 % в диапазоне св. +0,6 мм до +2,0 мм включ. | ||
|
3580-500М |
от 4,5 до 16,0 |
от - 5,0 до 0 |
±0,5 % в диапазоне от -5,0 мм до -1,2 мм не включ.; ±6 мкм в диапазоне от -1,2 мм до 0 мм включ. |
|
от 0 до +5,0 |
±6 мкм в диапазоне от 0 мм до +1,2 мм включ.; ±0,5 % в диапазоне св. +1,2 мм до +5,0 мм включ. |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность, % |
от 10 до 80 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
230±23 |
|
- частота, Гц |
50±0,2 |
|
Габаритные размеры, мм, не более: | |
|
- длина | |
|
- без щупов |
73,9 |
|
- с щупами |
235 |
|
- ширина |
94 |
|
- высота |
53 |
|
Масса, кг, не более: |
1 |
|
Средний срок службы, лет |
10 |
