Принцип действия машин основан на преобразовании электрической энергии гидравлическим приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.

Машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, гидравлического привода подвижной траверсы, гидростанции гидропривода, тензорезисторного датчика силы, датчика перемещения подвижной траверсы, электронного блока управления.

Испытываемый образец закрепляется в захватах подвижной и неподвижной траверс. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на траверсе, который может работать на растяжение и сжатие.

Машины могут комплектоваться несколькими сменными датчиками силы с различными диапазонами измерений, но не более наибольшего предела измерений силы машины. Наибольший предел измерений датчиков силы, входящих в комплект поставки, указан на заводской табличке датчиков.

Электронный блок предназначен для управления режимами работы машин, обработки, хранения, отображения и передачи измеренных значений на внешние устройства.

Машины могут быть укомплектованы различными датчиками удлинения и поперечной деформации с различными диапазонами измерений, отвечающими требованиям испытаний. По виду контакта с испытываемым образцом датчики удлинения и поперечной деформации могут быть контактными и бесконтактными.

Выпускаются следующие модификации машин: LF 50, LFSV 50, LF 100, LFSV 100, LF TTM 100, LF 150, LF BS 150, LFSV 150, LF TTM 150, LF 200, LFSV 200, LF TTM 200, LF 250, LFSV 250, LF TTM 250, LF 300, LFSV 300, LF TTM 300, LF 400, LFSV 400, LF TTM 400, LF 500, LFSV 500, LF-TTM 500, LF 600, LFSV 600, LF-TTM 600, LF 1000, LF 1500, LF 2000, LF 3000, LF 4000, LF 5000, LFSV 1000, LF TTM 1000, LF TTM 1200, LF TTM 1500, LF TTM 2000, LF 2500, LF TTM 2500, LF TTM 3000, LF TTM 4000, LF TTM 5000.

Выпускаемые модификации машин различаются внешним видом, диапазоном измерений силы, погрешностью измерений силы, а также некоторыми другими техническими характеристиками.

Модификации LF 50, LF 100, LF 150, LF 200, LF 250, LF 300, LF 400, LF 600, LF 1000, LF 1500, LF 2000, LF 3000, LF 4000, LF 5000, LF 6000 имеют две направляющие колонны, нижний подвижный захват и механически регулируемое положение верхней траверсы.

Модификации LFSV 50, LFSV 100, LFSV 150, LFSV 200, LFSV 250, LFSV 300, LFSV 400, LFSV 600, LFSV 1000 имеют две направляющие колонны и нижний подвижный захват, гидравлические длинноходовые актуаторы для автоматической регулировки положения верхней траверсы и открывающиеся/закрывающиеся гидравлические замки, фиксирующие верхнюю траверсу на колоннах.

Модификация LF BS 150 имеет одну направляющую колонну, напольное исполнение с актуатором в верхней части машины.

Модификации LF TTM 1200, LF TTM 1500, LF TTM 2000, LF TTM 3000, LF TTM 4000, LF TTM 5000 имеют четыре направляющие колонны и верхнюю подвижную траверсу.

Модификации LF TTM 100, LF TTM 150, LF TTM 200, LF TTM 250, LF TTM 300, LF TTM 400, LF TTM 500 имеют две направляющие колонны и верхнюю подвижную траверсу.

Модификации, LF TTM 600, LF TTM 1000, LF TTM 1200 имеют две или четыре направляющие колонны и верхнюю подвижную траверсу.

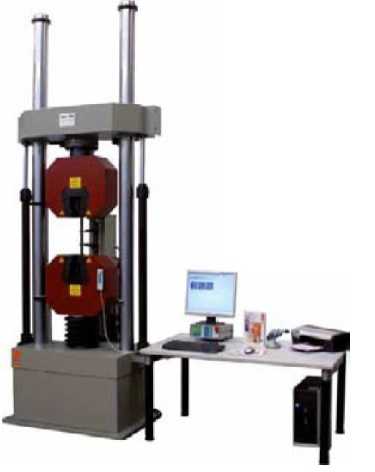

Общий вид машин приведён на рисунках 1 - 7.

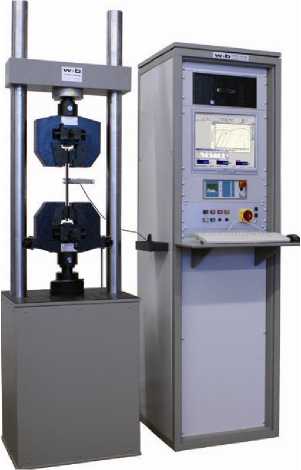

Рисунок 1 - Общий вид машин универсальных

испытательных LF 50, LF 100

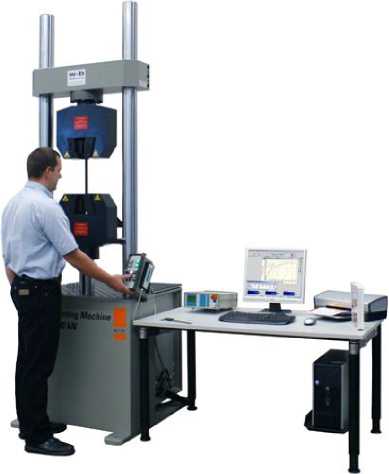

Рисунок 2 - Общий вид машин универсальных испытательных LFSV 50, LFSV 100, LFSV 150

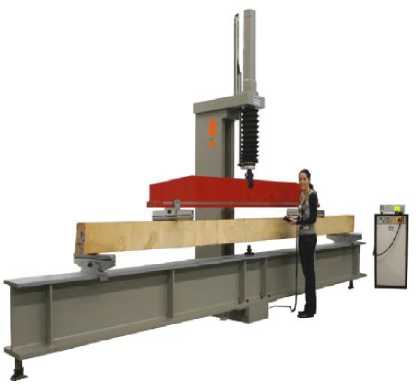

Рисунок 3 - Общий вид машин универсальных испытательных LF BS 150

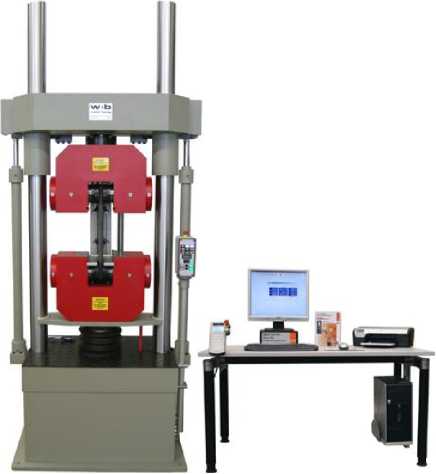

Рисунок 4 - Общий вид машин универсальных испытательных LF 150, LF 200, LF 250, LF 300,

LF 400, LF 500, LF 600, LF 1000, LF 1500, LF 2000, LF 2500, LF 3000, LF 4000, LF 5000

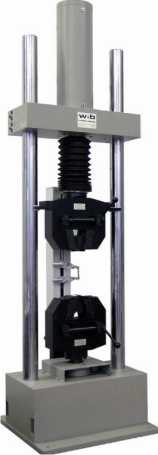

Рисунок 5 - Общий вид машин универсальных испытательных LFSV 200, LFSV 250, LFSV 300, LFSV 400, LFSV 500, LFSV 600, LFSV 1000

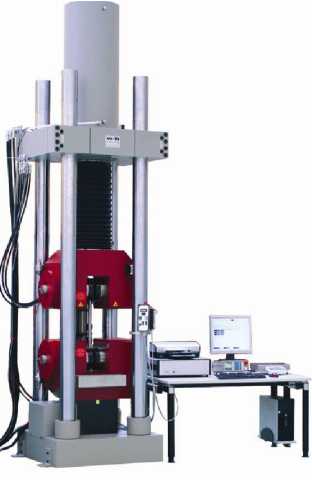

Рисунок 7 - Общий вид машин универсальных испытательных LF TTM 600, LF TTM 1000, LF TTM 1200, LF TTM 1500, LF TTM 2000, LF TTM 2500, LF TTM 3000, LF TTM 4000, LF TTM 5000

Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения специальной наклейки на кнопку штекера датчика силы. Место нанесение пломбирующей наклейки указано на рисунке 8.

Пример маркировки датчика силы приведён на рисунке 9.

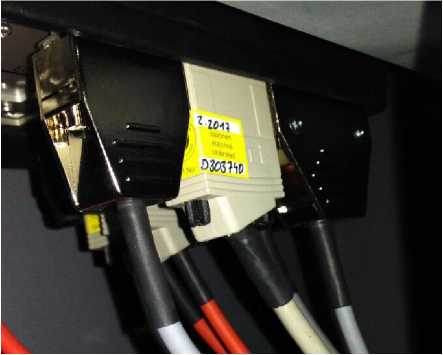

Рисунок 8 - Место нанесения пломбирующей наклейки

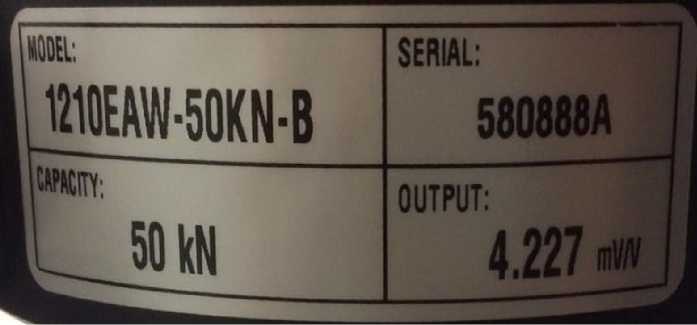

Рисунок 9 - Пример маркировки датчика силы

Таблица 9 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Таблица 5 - Основные технические характеристики

Таблица 6 - Основные технические характеристики

Таблица 7 - Основные технические характеристики

Таблица 8 - Основные технические характеристики
