Номер по Госреестру СИ: 72522-18
72522-18 Машина для испытаний строительных материалов
(LF-D-3000kN-S/LF-DBZ-200kN)
Назначение средства измерений:
Машина для испытаний строительных материалов LF-D-3000kN-S/LF-DBZ-200kN (далее
- машина) предназначена для измерений силы при испытаниях искусственного камня (кирпича) на сжатие и изгиб.
Внешний вид.
Машина для испытаний строительных материалов
Рисунок № 1
Программное обеспечение
Для работы с машиной используется программное обеспечение «PROTEUS» (далее -ПО), устанавливаемое на персональный компьютер. ПО разработано специально для машины и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение «PROTEUS» защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО «PROTEUS» - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
«PROTEUS» |
Номер версии (идентификационный номер ПО), не ниже |
7.2.4 |
Цифровой идентификатор ПО |
9234B971 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на раму машины методом наклеивания и на титульный лист руководства по эксплуатации типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машине для испытаний строительных материалов LF-D-3000kN-S/LF-DBZ-200kN
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы Техническая документация «Walter + Bai AG», Швейцария
Поверка
Поверкаосуществляется по документу МП АПМ 40-18 «Машина для испытаний строительных материалов LF-D-3000kN-S/LF-DBZ-200kN. Методика поверки», утвержденному ООО «Автопро-гресс-М» 12.02.2018 г.
Основные средства поверки:
- рабочие эталоны 2-го разряда по ГОСТ 8.640-2014, ПГ ±0,12 %;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Walter+Bai AG», Швейцария
Адрес: Industriestrasse 4, CH-8224, Lohningen, Switzerland
Тел.: +41 (0) 52 687 25 25, факс: +41 (0) 52 687 25 20
E-mail: info@walterbai. com
Заявитель
Общество с ограниченной ответственностью «Винербергер Кирпич»
(ООО «Винербергер Кирпич»)
ИНН 5072000915
Адрес: 601025, Владимирская область, Киржачский район, дер. Кипрево, Кирпичный завод ООО «Винербергер Кирпич»
Тел./факс: +7 (495) 2803301
E-mail: moscow@wienerberger.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»(ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: mfo@autoprogress-m.ru
Принцип действия машины основан на преобразовании электрической энергии гидравлическим приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторными силоизмерительными датчиками (далее - датчики силы) в электрический сигнал, изменяющийся пропорционально нагрузке.
Машина состоит из двух оснований, на которых закреплены нагружающие рамы и направляющие колонны с подвижными и неподвижными траверсами и установочными площадками, гидравлического привода подвижных траверс, гидростанции гидропривода, двух датчиков силы, установленных на подвижных траверсах, электронного блока управления.
Испытываемый образец устанавливается в рабочее пространство между подвижной и неподвижной траверс. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на траверсе, который работает на сжатие.
Электронный блок предназначен для управления режимами работы машины, обработки, хранения, отображения и передачи измеренных значений на внешние устройства.

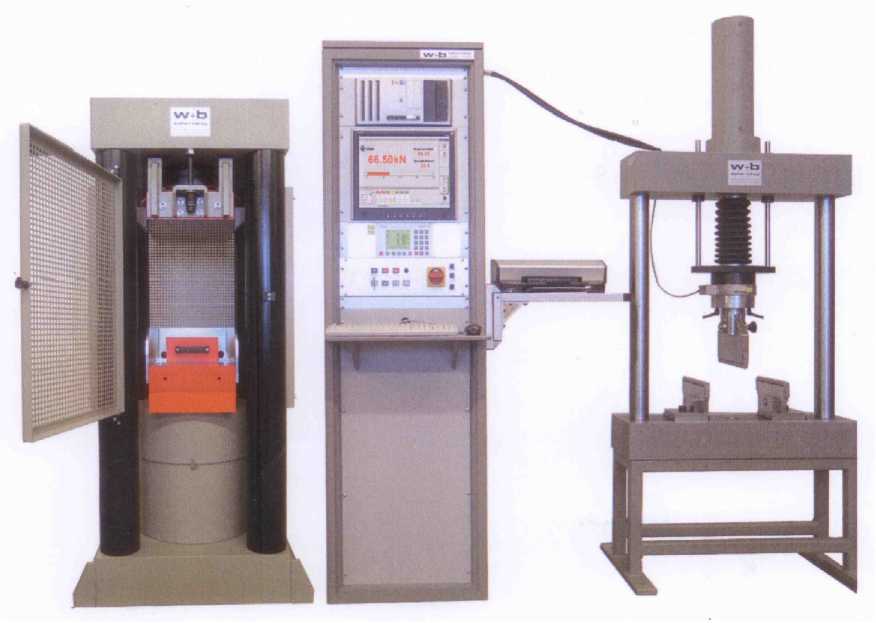

Общий вид машины приведён на рисунке 1.
Рисунок 1 - Общий вид машины для испытаний строительных материалов
LF-D-3000kN-S/LF-DBZ-200kN
Пломбирование машины для испытаний строительных материалов LF-D-3000kN-S/LF-DBZ-200kN.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Машина испытательная универсальная серии LF-D- 3000kN-S/LF-DBZ-200kN |
- |
1 шт. |
CD-диск с ПО |
- |
1 шт. |
Продолжение таблицы 4
Наименование |
Обозначение |
Количество |
CD-диск с руководством по эксплуатации на русском языке |
- |
1 шт. |
Методика поверки |
МП АПМ 40-18 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
Модификация |
LF-D-3000kN-S |
LF-DBZ-200kN |
Диапазон измерений силы, кН |
от 60 до 3000 |
от 0,5 до 200,0 |
Пределы допускаемой относительной погрешности измерений силы, %: - в диапазоне от 60 до 3000 кН включ. |
±1 | |
- в диапазоне от 0,5 до 2 кН включ. |
- |
±1 |
- в диапазоне св. 2 до 200 кН включ. |
- |
±0,5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |||
Модификация |
LF-D-3000kN-S |
LF-DBZ-200kN | ||
Потребляемая мощность, кВт, не более |
3 | |||
Высота рабочего пространства, мм |
520 |
250 | ||
Диапазон перемещений подвижной траверсы |
100 |
250 | ||
Габаритные размеры мм, не более: | ||||
- высота |
1650 |
2350 | ||
- глубина |
710 |
600 | ||
- ширина |
870 |
980 | ||
Масса, кг, не более |
3850 |
1010 | ||
Параметры электрического питания: - напряжение переменного тока, В |
3 80+10 % 380 -15 % | |||
- частота переменного тока, Гц |
50±1 | |||
Условия эксплуатации: | ||||
- температура окружающей среды, °С |
от +10 до +35 | |||
- относительная влажность, %, не более |
85 |
