Номер по Госреестру СИ: 70555-18
70555-18 Измерители перемещений (деформаций) оптические бесконтактные
(серии VEX)
Назначение средства измерений:
Измерители перемещений (деформаций) оптические бесконтактные серии VEX (далее -измерители) предназначены для измерений продольного и поперечного перемещения (деформации) в материалах при проведении испытаний изделий и образцов из этих материалов на прочность.
Внешний вид.
Измерители перемещений (деформаций) оптические бесконтактные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 13.03.2028
Номер записи - 162395
ID в реестре СИ - 384795
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
серии VEX VEX-MER-200, модификация VEX-MER-200, мод. VEX-MER-600, VEX-MER200, VEX-MER-400, VEX-MER-200, VEX, мод. VEX-MER-600, VEX, мод. VEX-MER-200, VEX,
Производитель
Изготовитель - Фирма "Walter + Bai AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Очень удобный отчет для отслеживания динамики утверждения приказов Росстандартом. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения приказов по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество приказов в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе. В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Бесплатный
Статистика
Кол-во поверок - 17
Выдано извещений - 1
Кол-во периодических поверок - 10
Кол-во средств измерений - 7
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№455 от 2018.03.13 Об утверждении типов средств измерений
№241 от 2023.02.02 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (14)
Наличие аналогов СИ: Измерители перемещений (деформаций) оптические бесконтактные (серии VEX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
70555-18 Измерители перемещений (деформаций) оптические бесконтактные (серии VEX) Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
87702-22 Теплосчетчики-регистраторы (ВЗЛЕТ ТСР) Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Акционерное общество "Взлет" (АО "Взлет")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22607-02 01.06.2012 |
Копры маятниковые, PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22607-12 23.08.2017 |
Копры маятниковые, PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
22711-02 01.06.2012 |
Машины универсальные испытательные, LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22711-12 23.08.2017 |
Машины универсальные испытательные, LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
22712-02 01.06.2012 |
Машины универсальные испытательные, LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
22712-12 23.08.2017 |
Машины универсальные испытательные, LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
28351-04 01.01.2010 |
Машины испытательные универсальные сервогидравлические, LFV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
28351-09 01.12.2014 |
Машины испытательные универсальные сервогидравлические, LFV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
38322-08 01.08.2013 |
Динамометры электронные универсальные , 51 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
43888-10 |
Машина испытательная универсальная, LFM-L 10 kN Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
45797-10 01.08.2015 |
Машины электромеханические для испытаний на кручение, LFM-T Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
45797-17 06.10.2027 |
Машины электромеханические для испытаний на кручение, серии LFM-T Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
50633-12 |
Машина универсальная испытательная трехзонная, LFM-600/200/150 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53727-13 11.05.2023 |
Датчики перемещений (деформаций), Mini MFA 2, 3542, 3548 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53730-13 11.05.2023 |
Датчики перемещений (деформаций), MFL Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53731-13 06.06.2018 |
Датчики перемещений (деформаций), MFN-A Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53732-13 11.05.2023 |
Датчики перемещений (деформаций), HTV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53733-13 11.05.2023 |
Датчики перемещений (деформаций), MFA 12, MFA 25, 3541 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53734-13 11.05.2023 |
Датчики перемещений (деформаций), 3648 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
59842-15 18.12.2024 |
Динамометры электронные универсальные , 51 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
62856-15 24.12.2020 |
Машины испытательные универсальные, LFM 1000-T4000 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68741-17 18.09.2027 |
Копры маятниковые, серии PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68935-17 23.10.2027 |
Машины испытательные универсальные, серии LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
68943-17 23.10.2027 |
Машины испытательные универсальные, серии LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
70555-18 13.03.2028 |
Измерители перемещений (деформаций) оптические бесконтактные, серии VEX Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71046-18 11.05.2028 |
Датчики перемещений (деформаций), MFE-900 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71073-18 11.05.2028 |
Датчики перемещений (деформаций), серии 3549 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71871-18 17.07.2028 |
Датчики перемещений (деформаций), серии 3580 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
72522-18 |
Машина для испытаний строительных материалов, LF-D-3000kN-S/LF-DBZ-200kN Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
75354-19 21.06.2024 |
Машины гидравлические для испытаний на сжатие, D-3000 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Кто поверяет Теплосчетчики-регистраторы (ВЗЛЕТ ТСР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 5 | 0 | 5 | 1 | 5 | 0 | 5 | ||
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 7 | 2 | 3 | 0 | 1 | 1 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "КВАЗАР" (RA.RU.310696) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Теплосчетчики-регистраторы (ВЗЛЕТ ТСР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
14023 | 14023 |
Программное обеспечение
Для работы с измерителями используется программное обеспечение «MERCURY» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для измерителей и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение «MERCURY» защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО «MERCURY» - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
«MERCURY» |
|
Номер версии (идентификационный номер ПО), не ниже |
2.4.2 |
|
Цифровой идентификатор ПО |
E666355D |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям перемещений (деформаций) оптическим бесконтактным серии VEX
ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от Е10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация «Walter+Bai AG», Швейцария
Поверка
Поверкаосуществляется по документу МП АПМ 77-17 «Измерители перемещений (деформаций) оптические бесконтактные серии VEX. Методика поверки», утверждённому ООО «Автопрогресс-М» 15.12.2017 г.
Основные средства поверки:
- система лазерная измерительная XL-80 (рег. № 35362-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Walter+Bai AG», Швейцария
Адрес: Industriestrasse 4, CH82244 Lohningen, Switzerland Тел.: +41 52 687 25 25, факс: +41 52 687 25 20 E-mail: info@walterbai. com
Заявитель
Общество с ограниченной ответственностью «МЕЛИТЭК» (ООО «МЕЛИТЭК») ИНН 7728644821Адрес: Россия, 117342, г. Москва, ул. Обручева, дом 34/63, стр. 2
Тел./факс: +7 (495) 781-0785
E-mail: info@melytec.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Измерители осуществляют измерение перемещений (деформаций) путем отслеживания контрастных меток, нанесенных на образец с помощью видеокамер и специальных осветителей. Они обеспечивают выполнение измерений абсолютных величин параметров, допускающих измерение удлинения, как в единицах абсолютного перемещения (деформации), так и в единицах относительного перемещения (деформации). Кроме того, перед началом каждого испытания автоматически измеряется реальная базовая длина объекта, которая используется для вычисления перемещения (деформации), что устраняет ошибки, создаваемые неточной маркировкой образца. По полученным данным определяются тензоры относительного перемещения (деформации) E1, E2, E3 (в том числе по площади), а также проводится оценка длины развивающейся трещины в исследуемом материале.
Конструктивно измерители выполнены в виде законченного автономного измерительного устройства, в состав которого входят следующие элементы:
-
- цифровая видеокамера с цифровым проводным интерфейсом, обеспечивающая необходимое разрешение и скорость передачи данных испытаний с цифровой синхронизацией;
-
- встроенный низковольтный импульсный осветитель высокой интенсивности с использованием низкотемпературных светодиодов. Осветитель поддерживает оптимальную освещенность объекта испытаний при любых условиях внешнего освещения;
-
- блок управления и питания низковольтных импульсных осветителей;
-
- персональный компьютер для обработки результатов измерений;
-
- аппаратный ключ безопасности.
Измерители перемещений (деформаций) оптические бесконтактные серии VEX выпускаются в четырех модификациях: VEX-MER-200, VEX-MER-400, VEX-MER-600 и VEX-MER-800. Модификации измерителей различаются диапазонами измерений перемещений (деформаций), погрешностями измерений перемещений (деформаций), для отдельных модификаций - поддержкой функции трехмерных измерений, а также некоторыми другими техническими характеристиками.
Измерители могут работать в составе машин испытательных универсальных «Walter+Bai AG», Швейцария.
Внешний вид измерителей приведен на рисунке 1.

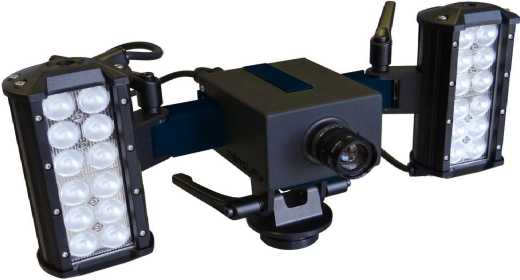

Рисунок 1 - Внешний вид измерителей перемещений (деформаций) оптических бесконтактных серии VEX
Пломбирование измерителей не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество | |||
|
VEX- MER-200 |
VEX- MER-400 |
VEX- MER-600 |
VEX-MER- 800 | ||
|
Цифровая видеокамера |
- |
1 шт. |
2 шт. |
3 шт. |
4 шт. |
|
Низковольтный импульсный осветитель |
1 шт. |
2 шт. |
3 шт. |
4 шт. | |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество | |||
|
VEX-MER-200 |
VEX-MER-400 |
VEX- VEX-MER- MER-600 800 | |||
|
Блок питания для низковольтных импульсных осветителей, с кабелем питания |
1 шт. | ||||
|
Комплект приспособлений для крепления |
1 шт. |
2 шт. |
3 шт. |
4 шт. | |
|
Кабель передачи данных на ПК |
1 шт. |
2 шт. |
3 шт. |
4 шт. | |
|
Комплект запасных частей |
- |
1 шт. | |||
|
Персональный компьютер |
- |
1 шт. | |||
|
Программное обеспечение «MERCURY» |
1 шт. | ||||
|
Аппаратный ключ безопасности |
1 шт. | ||||
|
Руководство по эксплуатации на русском языке |
1 экз. | ||||
|
Методика поверки |
МП АПМ 77-17 |
1 экз. | |||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
VEX-MER- 200 |
VEX-MER- 400 |
VEX-MER- 600 |
VEX-MER- 800 |
|
Диапазон измерений продольных |
от 0,001 до |
от 0,001 до |
от 0,001 до |
от 0,001 до |
|
перемещений (деформаций), мм |
200 |
400 |
600 |
800 |
|
Пределы допускаемой относительной погрешности измерений продольных перемещений (деформаций), %: - для поля обзора* (100x77) мм |
±0,5 | |||
|
- для поля обзора (200x155) мм |
±1,0 |
±0,5 |
- |
- |
|
- для поля обзора (300x232) мм |
- |
±0,5 |
- | |
|
- для поля обзора (400x232) мм |
- |
- |
±0,5 | |
|
- для поля обзора (400x310) мм |
±1,0 |
- |
- | |
|
- для поля обзора (600x465) мм |
- |
±1,0 |
- | |
|
- для поля обзора (800x465) мм |
- |
- |
±1,0 | |
|
Диапазон измерений поперечных |
от 0,001 до |
от 0,001 до |
от 0,001 до |
от 0,001 до |
|
перемещений (деформаций), мм |
155 |
310 |
465 |
465 |
|
Пределы допускаемой относительной погрешности измерений поперечных перемещений (деформаций), %: - для поля обзора (100x 77) мм |
±0,5 | |||
|
- для поля обзора (200x155) мм |
±1,0 |
±0,5 |
- |
- |
|
- для поля обзора (300x232) мм |
- |
±0,5 |
- | |
|
- для поля обзора (400x232) мм |
- |
- |
±0,5 | |
|
- для поля обзора (400x310) мм |
±1,0 |
- |
- | |
|
- для поля обзора (600x465) мм |
- |
±1,0 |
- | |
|
- для поля обзора (800x465) мм |
- |
- |
±1,0 | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |||
|
Модификация |
VEX-MER- 200 |
VEX-MER- 400 |
VEX-MER- 600 |
VEX-MER- 800 |
|
Разрешение, мкм: - для поля обзора (100x77) мм |
0,5 | |||
|
- для поля обзора (200x155) мм |
1,0 |
0,5 |
- |
- |
|
- для поля обзора (300x232) мм |
- |
0,5 |
- | |
|
- для поля обзора (400x232) мм |
- |
- |
0,5 | |
|
- для поля обзора (400x310) мм |
1,0 |
- |
- | |
|
- для поля обзора (600x465) мм |
- |
1,0 |
- | |
|
- для поля обзора (800x465) мм |
- |
- |
1,0 | |
* -здесь и далее размеры поля обзора приведены в координатах: первое значение - по координате
продольного перемещения, второе значение - по координате поперечного перемещения.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
VEX-MER-200 |
VEX-MER-400 |
VEX-MER-600 |
VEX-MER-800 |
|
Диапазон рабочих температур, °С |
от +15 до +35 | |||
|
Относительная влажность, % |
от 45 до 80 | |||
|
Параметры электрического питания: | ||||
|
- напряжение переменного тока, В |
230±23 | |||
|
- частота, Гц |
50±0,2 | |||
|
Габаритные размеры блока управления и питания, мм, не более: | ||||
|
- длина |
205 | |||
|
- ширина |
205 | |||
|
- высота |
68 | |||
|
Масса блока управления и питания, кг, | ||||
|
не более |
2,3 | |||
|
Габаритные размеры цифровой видеокамеры, мм, не более: | ||||
|
- длина |
230 | |||
|
- ширина |
85 | |||
|
- высота |
85 | |||
|
Масса цифровой видеокамеры, кг, не более |
1,3 | |||
|
Средний срок службы, лет |
10 | |||
