Номер по Госреестру СИ: 53734-13
53734-13 Датчики перемещений (деформаций)
(3648)
Назначение средства измерений:
Датчики перемещений (деформаций) 3648 предназначены для измерения перемещений и деформаций материалов при проведении испытаний материалов на прочность.
Внешний вид.
Датчики перемещений (деформаций)
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 11.05.2023
Номер записи -
ID в реестре СИ - 366105
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
мод. 3648-12,5M-1,25-ST, 3648-12.5M-1.25-ST, 3648-12,5M-1,25-ST,
Производитель
Изготовитель - Фирма "Walter + Bai AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1851 от 2022.07.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Электростатика" (ТК 072)
№888 от 2018.05.11 О продлении срока действия свидетельств об утверждении типа средств измерений
№241 от 2023.02.02 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (14)
Наличие аналогов СИ: Датчики перемещений (деформаций) (3648)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
53734-13 Датчики перемещений (деформаций) (3648) Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
55650-13 Измерители перемещений (деформаций) навесные (ТС703) ООО "Тестсистемы" (РОССИЯ г.Иваново) |
Все средства измерений ООО "Тестсистемы"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
22607-02 01.06.2012 |
Копры маятниковые, PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
22607-12 23.08.2017 |
Копры маятниковые, PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
22711-02 01.06.2012 |
Машины универсальные испытательные, LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
22711-12 23.08.2017 |
Машины универсальные испытательные, LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
22712-02 01.06.2012 |
Машины универсальные испытательные, LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
22712-12 23.08.2017 |
Машины универсальные испытательные, LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
28351-04 01.01.2010 |
Машины испытательные универсальные сервогидравлические, LFV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
1 год | |
28351-09 01.12.2014 |
Машины испытательные универсальные сервогидравлические, LFV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
38322-08 01.08.2013 |
Динамометры электронные универсальные , 51 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
43888-10 |
Машина испытательная универсальная, LFM-L 10 kN Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
45797-10 01.08.2015 |
Машины электромеханические для испытаний на кручение, LFM-T Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
45797-17 06.10.2027 |
Машины электромеханические для испытаний на кручение, серии LFM-T Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
50633-12 |
Машина универсальная испытательная трехзонная, LFM-600/200/150 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
53727-13 11.05.2023 |
Датчики перемещений (деформаций), Mini MFA 2, 3542, 3548 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
53730-13 11.05.2023 |
Датчики перемещений (деформаций), MFL Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
53731-13 06.06.2018 |
Датчики перемещений (деформаций), MFN-A Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
53732-13 11.05.2023 |
Датчики перемещений (деформаций), HTV Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
53733-13 11.05.2023 |
Датчики перемещений (деформаций), MFA 12, MFA 25, 3541 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
53734-13 11.05.2023 |
Датчики перемещений (деформаций), 3648 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
59842-15 18.12.2024 |
Динамометры электронные универсальные , 51 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
62856-15 24.12.2020 |
Машины испытательные универсальные, LFM 1000-T4000 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
68741-17 18.09.2027 |
Копры маятниковые, серии PH Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
68935-17 23.10.2027 |
Машины испытательные универсальные, серии LFM Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
68943-17 23.10.2027 |
Машины испытательные универсальные, серии LF Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
70555-18 13.03.2028 |
Измерители перемещений (деформаций) оптические бесконтактные, серии VEX Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
71046-18 11.05.2028 |
Датчики перемещений (деформаций), MFE-900 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
71073-18 11.05.2028 |
Датчики перемещений (деформаций), серии 3549 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
71871-18 17.07.2028 |
Датчики перемещений (деформаций), серии 3580 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
72522-18 |
Машина для испытаний строительных материалов, LF-D-3000kN-S/LF-DBZ-200kN Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
75354-19 21.06.2024 |
Машины гидравлические для испытаний на сжатие, D-3000 Фирма "Walter + Bai AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Кто поверяет Измерители перемещений (деформаций) навесные (ТС703)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 3 | 1 | 2 | 0 | 2 | 1 | 1 | |||
ООО "КВАЗАР" (RA.RU.310696) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерители перемещений (деформаций) навесные (ТС703)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации в верхнем левом углу типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений изложен в документе «Датчики перемещений (деформаций) 3648. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам перемещений (деформаций) 3648-
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 140-9 .... 50 м и длин волн в диапазоне 0,2.. 50 мкм».
-
2. ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение».
-
3. Техническая документация фирмы «Walter+Bai AG», Швейцария.
Поверка
Поверкаосуществляется по документу МП ТИнТ 81-2012 «Датчики перемещений (деформаций) 3648. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» 29 ноября 2012 г.
Основными средствами поверки являются:
- калибратор датчиков деформаций, 0.100 мм, основная погрешность ±0,02% (не менее 0,2 мкм)
Изготовитель
Industriestrasse 4, 8224 Lonningen, Schweiz
Заявитель
117342, г. Москва, ул. Обручева, д. 34/63 стр. 2. Тел./факс: +7(495) 781-07-85
Принцип действия датчиков перемещений (деформаций) 3648 основан на преобразовании удлинения образца в перемещение измерительных щупов, закрепленных на испытуемом образце. Величина перемещения определяется емкостным методом. Перемещение щупов вызывает изменение расстояния между обкладками образцового конденсатора, вызывая изменение его емкости. Измерительный сигнал поступает по соединительному кабелю в устройство обработки информации.
Контроль деформаций производится путем измерения перемещений на фиксированной длине (измерительной базе). Датчик оборудован керамическими щупами для проведения измерений при высоких температурах измеряемого образца.
Датчики перемещений (деформаций) 3648 выпускаются в 6 модификациях, отличающихся диапазоном измерений. Модификации серии ST комплектуются щупами для проведения измерений в диапазоне температур образца от +20 до +1200 °С, серии HT - в диапазоне температур образца от +20 до +1600 °С.

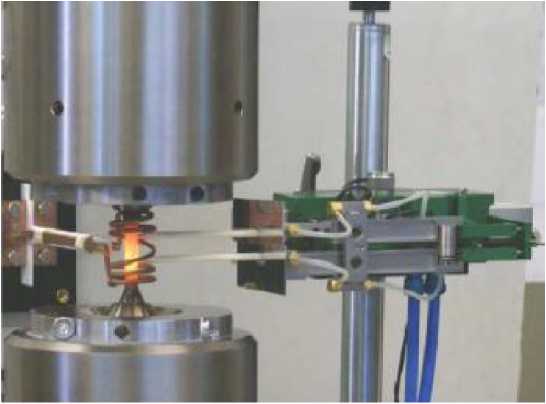

Внешний вид датчиков перемещений (деформаций) 3648 приведен на рисунке 1.
Рис. 1. Внешний вид датчиков перемещений (деформаций) 3648.
1. |
Датчик перемещений (деформаций) |
1 шт. | ||||||||||||||||||||||||||||||||||||||||||||
2. |
Руководство по эксплуатации «Датчики перемещений (деформаций) 3648. Руководство по эксплуатации» |
1 экз. | ||||||||||||||||||||||||||||||||||||||||||||
3. |
Методика поверки МП ТИнТ 81-2012 «Датчики перемещений (деформаций) 3648. Методика поверки» |
1 экз. | ||||||||||||||||||||||||||||||||||||||||||||
Модификация Диапазон измерений, мм Пределы допускаемой погрешности измерений Базовая длина, мм 3648-10M-10-ST ±1 ±1 мкм в диапазоне -0.2.. .0.2 мм; ±0,5 % в диапазонах менее -0,2 мм и более 0,2 мм 10 3648-25M- 2,5-ST ±2.5 ±3 мкм в диапазоне -0.6.. .0.6 мм; ±0,5 % в диапазонах менее -0,6 мм и более 0,6 мм 25 3648-12,5M- 1,25-ST ±1.25 ±1 мкм в диапазоне -0.2.. .0.2 мм; ±0,5 % в диапазонах менее -0,2 мм и более 0,2 мм 12,5 3648-10M-10- ±1 ±1 мкм в диапазоне -0.2.. .0.2 мм; 10 HT ±0,5 % в диапазонах менее -0,2 мм и более 0,2 мм 3648-25M- ±2.5 ±3 мкм в диапазоне -0.6.. .0.6 мм; 25 2,5-HT ±0,5 % в диапазонах менее -0,6 мм и более 0,6 мм 3648-12,5M- ±1.25 ±1 мкм в диапазоне -0.2.. .0.2 мм; 12,5 1,25-HT ±0,5 % в диапазонах менее -0,2 мм и более 0,2 мм Габаритные размеры (ДхШх В), мм, не более: 210х38х33 Масса, кг, не более: 2 Условия эксплуатации: - температура, °С 20 ± 5 - относительная влажность, % 60 ± 20 - давление, кПа 84.106 |
