Номер по Госреестру СИ: 39492-18
39492-18 Датчики давления
(ЭЛЕМЕР-100)
Назначение средства измерений:
Датчики давления «ЭЛЕМЕР-100» (далее - датчики) предназначены для измерений и непрерывного преобразования значений избыточного давления, давления разрежения, абсолютного давления, разности давлений и гидростатического давления (уровня) жидких и газообразных, а также избыточного давления-разрежения газообразных, в том числе агрессивных, сред, включая газообразный кислород и кислородосодержащие газовые смеси, в унифицированный выходной токовый сигнал и (или) цифровой сигнал HART-протокола.

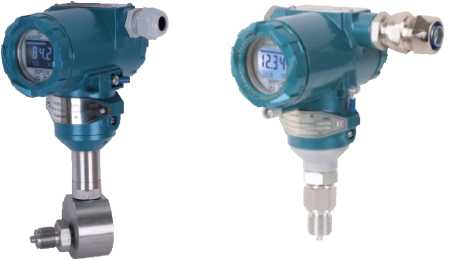

Внешний вид.
Датчики давления
Рисунок № 1

Внешний вид.
Датчики давления
Рисунок № 2

Внешний вид.
Датчики давления
Рисунок № 3

Внешний вид.
Датчики давления
Рисунок № 4

Внешний вид.
Датчики давления
Рисунок № 5

Внешний вид.
Датчики давления
Рисунок № 6

Внешний вид.
Датчики давления
Рисунок № 7

Внешний вид.
Датчики давления
Рисунок № 8

Внешний вид.
Датчики давления
Рисунок № 9

Внешний вид.
Датчики давления
Рисунок № 10
Программное обеспечение
В датчиках предусмотрено внутреннее и внешнее программное обеспечение (далее -ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль датчиков метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО, предназначенное для взаимодействия датчика с компьютером, не оказывает влияния на метрологические характеристики датчика. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации датчика. Конфигурирование датчиков включает: изменение диапазонов измерений, выбор зависимости выходного сигнала от входного (возрастающей или убывающей) и установку времени демпфирования (числа усреднений), изменение единиц измерения и задание сетевого адреса датчика. Подстройка датчика включает установку нуля и диапазона выходного токового сигнала. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии датчика и возникающих в процессе его работы ошибках и способах их устранения.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
Идентификационные данные (признаки) |
Значение |
по HART | |
Идентификационное наименование ПО |
HARTconfig, НКГЖ.00131.001-02 |
Номер версии (идентификационный номер) ПО |
не ниже 13 |
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные внутреннего программного обеспечения
Идентификационные данные (признаки) |
Значение |
по HART | |
Идентификационное наименование ПО |
ELEMER100 ver28.hex |
Номер версии (идентификационный номер) ПО |
не ниже 28 |
Цифровой идентификатор (ПО) |
- |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель датчиков термотрансферным способом, а также на руководство по эксплуатации и паспорт - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления «ЭЛЕМЕР-100»
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ТУ 4212-081-13282997-08 Датчики давления «ЭЛЕМЕР-100». Технические условия
Поверка
Поверкаосуществляется по документу НКГЖ.406233.029МП «Датчики давления «ЭЛЕМЕР-100». Методика поверки», утвержденному ООО «ИЦРМ» 16.10.2018 г.
Основные средства поверки (рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.840-2013 и ГОСТ 8.802-2012):
- манометр абсолютного давления МПАК-15 (регистрационный номер в Федеральном информационном фонде 24971-03);
- манометр грузопоршневой СРВ 5000 (регистрационный номер в Федеральном информационном фонде 33079-08);
- калибратор -измеритель унифицированных сигналов прецизионный ЭЛЕМЕР -ИКСУ-2012 (регистрационный номер в Федеральном информационном фонде 56318-14);
- задатчик разрежения Метран-503 Воздух (регистрационный номер в Федеральном информационном фонде 25940-03);
- калибратор давления пневматический Метран-505 Воздух (регистрационный номер в Федеральном информационном фонде 42701-09);
- калибратор давления пневматический ЭЛЕМЕР-ПКД-260 (регистрационный номер в Федеральном информационном фонде 70775-18);
- калибратор давления автоматический ЭЛЕМЕР - АКД-12К , ЭЛЕМЕР - АКД-12 КИ (регистрационный номер в Федеральном информационном фонде 64273-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)ИНН 5044003551
Адрес: 124489, г. Москва, г. Зеленоград, проезд 4807, дом 7, строение 1
Юридический адрес: 124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1
Телефон/факс: +7(495) 925-51-47/+7(499) 710-00-01
Web-сайт: www.elemer.ru
E-mail: elemer@elemer.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны первичного преобразователя.
Датчики изготавливаются в виде единой конструкции. В их состав входят: первичный преобразователь, электронное устройство и индикатор. В качестве первичного преобразователя используются тензорезистивные (пьезорезистивные), тензорезистивные с компенсацией влияния рабочего избыточного (статического) давления и емкостные преобразователи давления. Среда под давлением подается в камеру первичного преобразователя и деформирует его мембрану, что приводит к изменению электрического сопротивления расположенных на ней тензорезисторов (пьезорезисторов) или емкости конденсатора, одним из электродов которого является мембрана первичного преобразователя. Электронное устройство преобразует сигнал, поступающий от первичного преобразователя, в унифицированный выходной сигнал постоянного тока и цифровой сигнал HART-протокола.
Посредством интерфейса датчики подключаются к компьютеру для подстройки пределов измерений и конфигурирования. Конфигурирование датчиков включает в себя изменение диапазонов измерений, выбор зависимости выходного сигнала от входного (возрастающей с выходными унифицированными сигналами от 4 до 20 мА, от 0 до 20 мА, от 0 до 5 мА или убывающей с выходными унифицированными сигналами от 20 до 4 мА, от 20 до 0 мА, от 5 до 0 мА) и установку времени демпфирования.
При использовании HART-протокола датчики передают информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с сигналом постоянного тока от 4 до 20 мА, не оказывая на него влияния. Цифровой выход используется для связи датчика с портативным HART-коммуникатором или с компьютером через стандартный последовательный интерфейс и дополнительный HART-модем. При этом могут быть выполнены такие операции, как: настройка датчика, выбор его основных параметров, чтение измеряемого давления. HART-протокол допускает одновременное наличие в системе двух управляющих устройств: системы управления в виде компьютера с HART-протоколом и портативного HART-коммуникатора. Датчики могут распознать и выполнить команды каждого из управляющих устройств, имеющих разные адреса и осуществляющих обмен данными в режиме разделения времени канала связи.
На индикаторе датчика или HART-коммуникаторе в режиме измерения давления отображается значение измеряемого давления в цифровом виде в установленных при настройке единицах измерения или в процентах от диапазона изменения выходного сигнала.
Измеренные значения давления также отображаются на шкальном (барографическом) индикаторе в процентах от полной шкалы.
Датчики имеют исполнения:
-
- общепромышленное,
-
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (Ех);
-
- взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» (Вн);
- атомное для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (А);
- кислородное для измерения давления газообразного кислорода и кислородсодержащих смесей (К).
Датчики по виду измеряемого давления подразделяются на:
- датчики абсолютного давления - ДА;
- датчики избыточного давления - ДИ;
- датчики разрежения - ДВ;
- датчики избыточного давления-разрежения - ДИВ;
- датчики разности давлений - ДД;
- датчики гидростатического давления (уровня) - ДГ.
Датчики имеют кодовое обозначение каждой модели при заказе, состоящее из 4-х цифр. Код модели формируется следующим образом:
-
1) первая цифра - «1»;
-
2) вторая цифра - код вида измеряемого давления;
-
- «0» - абсолютное давление;
-
- «1» - избыточное давление;
-
- «2» - разрежение;
-
- «3» - избыточное давление-разрежение;
-
- «4» - разность давлений;
-
- «5» - гидростатическое давление;
-
3) третья цифра - код максимального верхнего предела (диапазона измерений) в соответствии с таблицами 4-6;
-
4) четвертая цифра - код присоединения к процессу.
Датчики, имеющие в обозначении кода модели индекс «М», оснащены сенсорами, отличающимися конструктивным исполнением от аналогичных моделей с тем же кодом без индекса «М»; индекс «Е» обозначает емкостной сенсор.
Фотографии общего вида датчиков представлены на рисунках 1-3.
Схема пломбировки от несанкционированного доступа представлена на рисунке 4.



а) модели б) модели 1050, 1060,
1131,1141, 1231, 1150, 1160, 1170, 1350 1241, 1331, 1341
в) модели 1040М, 1051, г) модели 1152, 1162,
1061, 1131 М , 1141 М , 1151, 1172
1161, 1171, 1231 М , 1241 М ,
1331 М , 1341 М , 1351



ж) модели 1212Е, 1311МЕ
д) модели 1020М, 1030М
Рисунок 1 - Общий вид датчиков абсолютного давления; избыточного давления; разрежения,
'*»^и г» I: Л I Л/ I 19 «I f а) модели
1495, 1496

избыточного давления-разрежения



в) модели 1420,
1422, 1430,
1432, 1434,
1440, 1442,
1444, 1460
г) модели 1410М, 1411 М , 1412, 1420, 1422, 1430, 1432, 1434, 1440, 1442, 1444, 1460
д) модели 1410М, 1411 М
е) модели 1412Е,
1420 Е , 1430 Е , 1450 Е
Рисунок 2 - Общий вид датчиков разности давлений

б) модели 1531, 1541


Рисунок 4 - Схема пломбировки от несанкционированного доступа
а) модели 1534, 1544

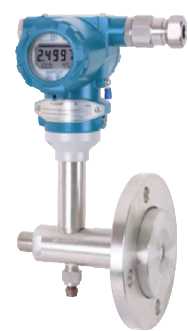

Рисунок 3 - Общий вид датчиков гидростатического
давления
Таблица 10 - Комплектность датчиков
Наименование |
Обозначение |
Количество |
Датчик давления «ЭЛЕМЕР-100» * |
НКГЖ.406233.029 |
1 шт. |
Комплект программного обеспечения * |
- |
1 шт. |
Комплект монтажных частей * |
- |
1 шт. |
Датчики давления «ЭЛЕМЕР-100». Руководство по эксплуатации |
НКГЖ.406233.029РЭ |
1 экз. |
Датчики давления «ЭЛЕМЕР-100». Паспорт |
НКГЖ.406233.029ПС |
1 экз. |
Методика поверки |
НКГЖ.406233.029МП |
1 экз. |
Примечание -* - модель датчика, комплект программного обеспечения и монтажных частей в соответствии с заказом. |
Основные метрологические и технические характеристики датчиков приведены в таблицах 3 - 9.
Таблица 3 - Метрологические характеристики датчиков давления
Наименование характеристики |
Значение |
Диапазоны измерений абсолютного давления, избыточного давления, разрежения, избыточного давления-разрежения, разности давлений и гидростатического давления |
Приведены в таблицах 4-6 |
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений абсолютного давления, избыточного давления, разрежения, избыточного давления-разрежения, разности давлений и гидростатического давления |
Приведены в таблицах 7-8 |
Вариация выходного сигнала, в долях от основной приведенной (к диапазону измерений) погрешности, для индекса модели:
|
g 1} 0,5-у 1} |
Выходные сигналы:
|
от 4 до 20 (от 20 до 4) от 0 до 5 (от 5 до 0) от 0 до 20 (от 20 до 0) HART |
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений абсолютного давления, избыточного давления, разрежения, избыточного давления-разрежения, разности давлений и гидростатического давления, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % 2) |
±(0,05+0,05^Рвмах/Ре) 3) ±(0,05+0,04 Рвмах/Рв)3 ±(0,1+0,05РвмахРв) 3) ±(0,1+0,04 Рвмах/Рв} 3) |
Примечания:
PB - верхний предел (диапазон) измерений модели, выбранный в соответствии с таблицами 4 и 6, для датчиков ДИВ - сумма абсолютных значений верхних пределов измерений избыточного давления (PB) и разрежения (PB(-)). |
Таблица 4 - Диапазоны измерений датчиков избыточного давления, абсолютного давления, разрежения
Наименование датчика |
Код модели |
Минимальный верхний 1) предел измерений, PBMIN |
Максимальный верхний 1) предел измерений, PBMAX |
Ряд верхних пределов измерений, PB | ||
кПа |
МПа |
кПа |
МПа | |||
Датчики избыточного давления «ЭЛЕМЕР-100-ДИ» «ЭЛЕМЕР- 100Ех-ДИ» «ЭЛЕМЕР-100Вн-ДИ» |
1110 |
0,04 |
0,40 |
0,04; 0,06; 0,10; 0,16; 0,25; 0,40 кПа | ||
1111M |
0,1 |
2,5 |
0,10; 0,16; 0,25; 0,40; 0,60; 1,0; 1,6; 2,5 кПа | |||
1112 |
0,16 |
1,6 |
0,16; 0,25; 0,4; 0,6; 1,0; 1,6 кПа | |||
1131 |
1,6 |
40 |
1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40 кПа | |||
1131М |
1,6 |
40 |
1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40 кПа | |||
1141 |
10 |
250 |
10; 16; 25; 40; 60; 100; 160; 250 кПа | |||
1141M |
10 |
250 |
10; 16; 25; 40; 60; 100; 160; 250 кПа | |||
1150 |
0,1 |
2,5 |
0,10; 0,16; 0,25; 0,40; 0,60; 1,0; 1,6; 2,5 МПа | |||
1151 |
0,1 |
2,5 |
0,10; 0,16; 0,25; 0,40; 0,60; 1,0; 1,6; 2,5 МПа | |||
1152 |
0,1 |
2,5 |
0,10; 0,16; 0,25; 0,40; 0,60; 1,0; 1,6; 2,5 МПа | |||
1160 |
0,60 |
16 |
0,6; 1,0; 1,6; 2,5; 6,0; 4,0; 10; 16 МПа | |||
1161 |
0,60 |
16 |
0,6; 1,0; 1,6; 2,5; 6,0; 4,0; 10; 16 МПа | |||
1162 |
0,60 |
16 |
0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16 МПа | |||
1170 |
2,5 |
60 |
2,5; 4,0; 6,0; 10; 16; 25; 40; 60 МПа | |||
1171 2) |
2,5 |
60 |
2,5; 4,0; 6,0; 10; 16; 25; 40; 60 2) МПа | |||
1172 |
2,5 |
40 |
2,5; 4,0; 6,0; 10; 16; 25; 40 МПа | |||
Датчики абсолютного давления «ЭЛЕМЕР-100-ДА» «ЭЛЕМЕР-100Ех-ДА» «ЭЛЕМЕР- 100Вн-ДА» |
1020М |
4 |
- |
10 |
- |
4,0; 6,0; 10 кПа |
1030М |
4,0 |
- |
40 |
- |
4,0; 6,0; 10; 16; 25; 40 кПа | |
1040М |
10 |
- |
250 |
- |
10; 16; 25; 40; 60; 100; 160; 250 кПа | |
1050 |
- |
0,1 |
- |
2,5 |
0,1; 0,16; 0,25; 0,40; 0,60; 1,0; 1,6; 2,5 МПа | |
1051 |
- |
0,1 |
- |
2,5 |
0,1; 0,16; 0,25; 0,40; 0,60; 1,0; 1,6; 2,5 МПа | |
1060 |
- |
0,6 |
- |
16 |
0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16 МПа | |
1061 |
- |
0,6 |
- |
16 |
0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16 МПа |
Окончание таблицы 4
Наименование датчика |
Код модели |
Минимальный верхний 1) предел измерений, PBMIN |
Максимальный верхний 1) предел измерений, PBMAX |
Ряд верхних пределов измерений, PB | ||
кПа |
МПа |
кПа |
МПа | |||
Датчики разрежения «ЭЛЕМЕР-100-ДВ» «ЭЛЕМЕР-100Ех-ДВ» «ЭЛЕМЕР-100Вн-ДВ» |
1210 |
0,04 |
0,40 |
0,04; 0,06; 0,10; 0,16; 0,25; 0,40 кПа | ||
1211М |
0,10 |
2,5 |
0,10; 0,16; 0,25; 0,40; 0,60; 1,0; 1,6; 2,5 кПа | |||
1212 |
0,10 |
1,6 |
0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6 кПа | |||
1212Е |
0,10 |
1,6 |
0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6 кПа | |||
1231 |
1,6 |
40 |
1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40 кПа | |||
1231М |
1,6 |
40 |
1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40 кПа | |||
1241 |
4 |
100 |
4; 6; 10; 16; 25; 40; 60; 100 кПа | |||
1241М |
4 |
100 |
4; 6; 10; 16; 25; 40; 60; 100 кПа |
Примечания:
1) Нижний предел измерений равен нулю.
2) По отдельному заказу модели 1171 изготавливаются с максимальным верхним пределом 100 МПа.
Таблица 5 - Верхние пределы измерений датчиков избыточного давления-разрежения
Наименование датчика |
Модель |
Минимальный верхний предел измерений, PBMIN , кПа |
Максимальный верхний предел измерений, PBMAX, кПа |
Ряд верхних пределов измерений, PB | |||
разрежения, PBMIN (-) |
избыточного давления, PBMIN |
разрежения, PBMAX (-) |
избыточного давления, PBMAX |
разрежения, от PBMIN (-) до PBMAX (-) |
избыточного давления, от PBMN до PBMAX | ||
Датчики избыточного давления-разрежения «ЭЛЕМЕР-100-ДИВ» «ЭЛЕМЕР-100Ех-ДИВ» «ЭЛЕМЕР-100Вн-ДИВ» |
1310 |
0,0315 |
0,0315 |
0,315 |
0,315 |
0,0315 кПа 0,05 кПа 0,08 кПа 0,125 кПа 0,2 кПа 0,315 кПа |
0,0315 кПа 0,05 кПа 0,08 кПа 0,125 кПа 0,2 кПа 0,315 кПа |
Продолжение таблицы 5
Наименование датчика |
Модель |
Минимальный верхний предел измерений, PBMIN , кПа |
Максимальный верхний предел измерений, PBMAX, кПа |
Ряд верхних пределов измерений, PB | |||
разрежения, PBMIN (-) |
избыточного давления, PBMIN |
разрежения, PBMAX (-) |
избыточного давления, PBMAX |
разрежения, от PBMIN (-) до PBMAX (-) |
избыточного давления, от PBMIN До PBMAX | ||
Датчики избыточного давления-разрежения «ЭЛЕМЕР-100-ДИВ» «ЭЛЕМЕР-100Ех-ДИВ» «ЭЛЕМЕР-100Вн-ДИВ» |
1311М |
0,05 |
0,05 |
1,25 |
1,25 |
0,05 кПа 0,08 кПа 0,125 кПа 0,2 кПа 0,315 кПа 0,5 кПа 0,8 кПа 1,25 кПа |
0,05 кПа 0,08 кПа 0,125 кПа 0,2 кПа 0,315 кПа 0,5 кПа 0,8 кПа 1,25 кПа |
1311МЕ |
0,05 |
0,05 |
1,25 |
1,25 |
0,05 кПа 0,08 кПа 0,125 кПа 0,2 кПа 0,315 кПа 0,5 кПа 0,8 кПа 1,25 кПа |
0,05 кПа 0,08 кПа 0,125 кПа 0,2 кПа 0,315 кПа 0,5 кПа 0,8 кПа 1,25 кПа | |
1312 |
0,05 |
0,05 |
0,8 |
0,8 |
0,05 кПа 0,08 кПа 0,125 кПа 0,2 кПа 0,315 кПа 0,5 кПа 0,8 кПа |
0,05 кПа 0,08 кПа 0,125 кПа 0,2 кПа 0,315 кПа 0,5 кПа 0,8 кПа |
Продолжение таблицы 5
Наименование датчика |
Модель |
Минимальный верхний предел измерений, PBMIN , кПа |
Максимальный верхний предел измерений, PBMAX, кПа |
Ряд верхних пределов измерений, PB | |||
разрежения, PBMIN (-) |
избыточного давления, PBMIN |
разрежения, PBMAX (-) |
избыточного давления, PBMAX |
разрежения, от PBMIN (-) до PBMAX (-) |
избыточного давления, от PBMIN До PBMAX | ||
Датчики избыточного давления-разрежения «ЭЛЕМЕР-100-ДИВ» «ЭЛЕМЕР-100Ех-ДИВ» «ЭЛЕМЕР-100Вн-ДИВ» |
1331 |
0,8 |
0,8 |
20 |
20 |
0,8 кПа 1,25 кПа 2,0 кПа 3,15 кПа 5,0 кПа 8,0 кПа 12,5 кПа 20,0 кПа |
0,8 кПа 1,25 кПа 2,0 кПа 3,15 кПа 5,0 кПа 8,0 кПа 12,5 кПа 20,0 кПа |
1331М |
0,8 |
0,8 |
20 |
20 |
0,8 кПа 1,25 кПа 2,0 кПа 3,15 кПа 5,0 кПа 8,0 кПа 12,5 кПа 20,0 кПа |
0,8 кПа 1,25 кПа 2,0 кПа 3,15 кПа 5,0 кПа 8,0 кПа 12,5 кПа 20,0 кПа | |
1341 |
5,0 |
5,0 |
100 |
150 |
5,0 кПа 8,0 кПа
50 кПа 100 кПа 100 кПа |
5,0 кПа 8,0 кПа
50 кПа 60 кПа 150 кПа |
Окончание таблицы 5
Наименование датчика |
Модель |
Минимальный верхний предел измерений, PBMIN , кПа |
Максимальный верхний предел измерений, PBMAX, кПа |
Ряд верхних пределов измерений, PB | |||
разрежения, PBMIN (-) |
избыточного давления, PBMIN |
разрежения, PBMAX (-) |
избыточного давления, PBMAX |
разрежения, от PBMIN (-) до PBMAX (-) |
избыточного давления, ОТ PBMIN ДО PBMAX | ||
Датчики избыточного давления-разрежения «ЭЛЕМЕР-100-ДИВ» «ЭЛЕМЕР-100Ех-ДИВ» «ЭЛЕМЕР-100Вн-ДИВ» |
1341М |
5,0 |
5,0 |
100 |
150 |
5,0 кПа 8,0 кПа
50 кПа 100 кПа 100 кПа |
5,0 кПа 8,0 кПа
50 кПа 60 кПа 150 кПа |
1350 |
50 |
50 |
100 |
2,4 МПа |
50 кПа 100 кПа 100 кПа 100 кПа 100 кПа 100 кПа 100 кПа 100 кПа |
50 кПа 60 кПа 150 кПа 300 кПа 530 кПа 900 кПа 1,5 МПа 2,4 МПа | |
1351 |
50 |
50 |
100 |
2,4 МПа |
50 кПа 100 кПа 100 кПа 100 кПа 100 кПа 100 кПа 100 кПа 100 кПа |
50 кПа 60 кПа 150 кПа 300 кПа 530 кПа 900 кПа 1,5 МПа 2,4 МПа |
Таблица 6 - Диапазоны измерений датчиков разности давление и гидростатического давления
Наименование датчика |
Модель |
Минимальный верхний1) предел измерений, PBMIN |
Максимальный верхний1) предел измерений, PBMAX |
Ряд верхних пределов измерений, PB | ||
кПа |
МПа |
кПа |
МПа | |||
Датчики разности давлений «ЭЛЕМЕР-100-ДД» 2) «ЭЛЕМЕР- 100Ех-ДД» «ЭЛЕМЕР- 100Вн- ДД» |
1410М |
0,04 |
- |
0,40 |
- |
0,04; 0,063; 0,10; 0,16; 0,25; 0,40 кПа |
1411М |
0,10 |
2,5 |
0,10; 0,16; 0,25; 0,40; 0,63; 1,0; 1,6; 2,5 кПа | |||
1412 |
0,063 |
1,6 |
0,063; 0,1; 0,16; 0,25; 0,40; 0,63; 1,0; 1,6 кПа | |||
1412Е |
0,16 |
1,6 |
0,16; 0,25; 0,40; 0,63; 1,0; 1,6 кПа | |||
1420 |
0,4 |
10 |
0,4; 0,63; 1,0; 1,6; 2,5; 4,0; 6,3; 10 кПа | |||
1420Е |
0,63 |
10 |
0,63; 1,0; 1,6; 2,5; 4,0; 6,3;10 кПа | |||
1422 |
4,0 |
63 |
4,0; 6,3; 10; 16; 25; 40; 63 кПа | |||
1430 |
1,6 |
40 |
1,6; 2,5; 4,0; 6,3; 10; 16; 25; 40 кПа | |||
1430Е |
1,6 |
40 |
1,6; 2,5; 4,0; 6,3;10; 16; 25; 40 кПа | |||
1432 |
10 |
160 |
10; 16; 25; 40; 63; 100; 160 кПа | |||
1434 |
1,6 |
40 |
1,6; 2,5; 4,0; 6,3; 10; 16; 25; 40 кПа | |||
1440 |
10 |
250 |
10; 16; 25; 40; 63; 100; 160; 250 кПа | |||
1442 |
25 |
630 |
25; 40; 63; 100; 160; 250; 400; 630 кПа | |||
1444 |
10 |
250 |
10; 16; 25; 40; 63; 100; 160; 250 кПа | |||
1450Е |
- |
0,10 |
- |
2,5 |
0,10; 0,16; 0,25; 0,40; 0,63; 1,0; 1,6; 2,5 МПа | |
1460 |
- |
0,63 |
- |
16 |
0,63; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16 МПа | |
1495 |
6,3 |
- |
160 |
- |
6,3; 10; 16; 25; 40; 63; 100; 160 кПа | |
1496 |
25 |
- |
630 |
- |
25; 40; 63; 100; 160; 250; 400; 630 кПа | |
Датчики гидростатического давления (уровня) «ЭЛЕМЕР-100-ДГ » «ЭЛЕМЕР- 100Ех-ДГ » «ЭЛЕМЕР- 100Вн-ДГ » |
1531 |
4,0 |
- |
40 |
- |
4,0; 6,0; 10; 16; 25; 40 кПа |
1541 |
25 |
- |
250 |
- |
25; 40; 60; 100; 160; 250 кПа | |
1534 |
4,0 |
- |
40 |
- |
4,0; 6,0; 10; 16; 25; 40 кПа | |
1544 |
25 |
- |
250 |
- |
25; 40; 60; 100; 160; 250 кПа |
Примечания:
-
1) Нижний предел измерений равен нулю.
-
2) По отдельному заказу «ЭЛЕМЕР-100-ДД» могут изготавливаться с отрицательным нижним пределом измерений до минус PBMAX, но не менее минус 2,5 МПа.
Таблица 7 — Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений абсолютного давления, избыточного давления, разрежения, избыточного давления-разрежения, разности давлений и гидростатического давления (далее - пределы допускаемой основной погрешности) для датчиков всех моделей
Индекс модели |
Пределы допускаемой основной погрешности, g, % |
Примечание | |
Pbmax> Pb > Pbmax/10 1) |
Pbmax/10 > Pb > Pbmax/25 1' | ||
010 |
±0,10 |
±0,5 |
Для всех моделей, кроме 1020М, 1030М, 1110, 1111М, 1210, 1211М, 1310, 1311М, 1410М, 1411М, 1331, 1331М, 1531, 1534, 1112, 1212, 1312, 1412, 1311МЕ, 1420Е, 1430Е, 1450Е, 1212Е, 1412Е |
015 |
±0,15 | ||
025 |
±0,25 |
Для всех моделей, кроме 1020М, 1030М, 1410М, 1420Е, 1311МЕ, 1212Е, 1412Е | |
050 |
±0,5 |
±1,0 |
Для всех моделей |
Примечания: 1) PBMAX - максимальный верхний предел (диапазон) измерений для данной модели датчика (сумма абсолютных максимальных значений верхних пределов измерений избыточного давления (PMAX) и разрежения (PMAX(-)) для датчиков ДИВ). PB - верхний предел (диапазон) измерений модели, выбранный в соответствии с таблицами 4 и 6, для датчиков ДИВ - сумма абсолютных значений верхних пределов измерений избыточного давления (PB) и разрежения (PB(-)). |
Таблица 8 — Пределы допускаемой основной погрешности для датчиков моделей 1110, 1210, 1410М с верхними пределами измерений 0,04; 0,06; 0,063 кПа, моделей 1030М с верхними пределами измерений 4; 6; 10; 16; 25; 40 кПа и моделей 1310 с верхними пределами измерений избыточного давления и разрежения ±0,0315 кПа
Индекс модели |
Верхний предел измерений, кПа |
Верхние пределы измерений, кПа |
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности, g, % |
Примечание |
025 |
0,04; 0,06; 0,063 |
- |
±0,5 |
для моделей 1110, 1210, 1410М |
10; 16; 25; 40 |
- |
±0,25 |
для модели 1030М | |
4; 6 |
- |
±0,5 | ||
- |
±0,0315 |
±0,5 |
для модели 1310 |
Таблица 9 - Основные технические характеристики
Наименование характеристики |
Значение |
Номинальные значения напряжения питания постоянного тока, В |
24±0,48 36±0,72 |
Потребляемая мощность, Вт, не более: - при напряжении питания постоянного тока 24 В |
0,7 |
- при напряжении питания постоянного тока 36 В |
1,0 |
Габаритные размеры, мм, не более | |
- высота |
320 |
- ширина |
180 |
- длина |
125,5 |
Масса, кг * |
от 0,6 до 9 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +21 до +25 |
- относительная влажность, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Рабочие условия измерений: - температура окружающей среды *, °С: |
от +1 до +70 от +5 до +50 от -10 до +70 от -25 до +70 от -25 до +70 от -40 до +70 от -50 до +70 от -55 до +70 |
- относительная влажность при температуре +35 °C, %, не более |
98 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Маркировка взрывозащиты: | |
- для «ЭЛЕМЕР-100Ех» |
0Ех ia ПС T5 Ga X или 1 Ех ib IIC T5 Ga X; |
- для «ЭЛЕМЕР-100Вн» |
1Ex d IIC T6 Gb X или 1Ex d s IIB+ H2 T4 Gb X |
Средняя наработка на отказ, ч, не менее |
150000 |
270000 (для «ЭЛЕМЕР-100А») |
Окончание таблицы 9
Наименование характеристики |
Значение |
Средний срок службы, лет, не менее |
15 30 (для «ЭЛЕМЕР-100А») |
Примечание - * - В зависимости от исполнения. |
