Принцип работы калибратора основан на воспроизведении и поддержании температуры в термостатирующем блоке и блоке сравнения с помощью нагревателя. Температура контролируется встроенными термопреобразователями.

КТ-650Н может использоваться как в режиме калибратора, так и в режиме высокостабильного термостата с однородным температурным полем в блоке сравнения, а также в режиме термостата для реализации ампул реперных точек температурной шкалы МТШ-90.

Конструктивно КТ-650Н выполнен в виде моноблока. Его основными функциональными частями являются: термостатирующий блок, блок сравнения и прецизионный измеритель-регулятор температуры. Термостатирующий блок состоит из основного блока, а также верхнего и нижнего охранных блоков. Основной блок выполнен из бронзы в форме цилиндра с центральным каналом диаметром 60 мм и глубиной 500 мм. Верхний и нижний охранные блоки, выполненные из бронзы, служат для выравнивания температурного поля основного блока. Вся конструкция окружена теплоизоляцией и пассивными экранами. Охлаждение тер-мостатирующего блока осуществляется встроенным вентилятором.

Каналы в термостатирующем блоке используются для калибровки рабочих средств измерения и для предварительного нагрева поверяемых термопреобразователей сопротивления. В центральный канал термостатирующего блока могут помещаться блоки сравнения с каналами, предназначенными для эталонного и поверяемых термопреобразователей сопротивления, ампулы с металлами для реализации реперных точек затвердевания индия, олова, цинка, алюминия.

Блок сравнения выполнен из бронзы. На блок нанесен номер и метка [^], определяющая его положение относительно метки на экране термостатирующего блока [^] калибратора.

Измеритель-регулятор температуры, обеспечивающий задание и поддержание температуры,    является    микропроцессорным    прибором    с    возможностью

перепрограммирования. Он имеет три канала регулирования, каждый со своим термопреобразователем и нагревателем. В качестве термопреобразователя в канале регулирования температуры основного блока используется платиновый термопреобразователь сопротивления. В каналах регулирования температуры охранных зон используются термоэлектрические преобразователи.

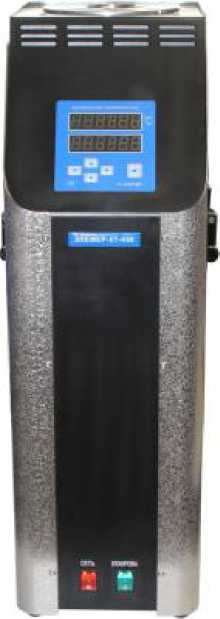

Фотография общего вида КТ-650Н представлена на рисунке 1.

Рис. 1

Комплектность КТ-650Н приведена в таблице 4.

Таблица 4 - Комплектность

Лист № 5 всего листов 5

Таблица 2 - Основные метрологические характеристики КТ-650Н

Питание «ЭЛЕМЕР-КТ-650Н» осуществляется от сети переменного тока с частотой +22

(50±1) Гц и напряжением (220 ^-33 ) В при стабильности ±4,4 В.

Предел допускаемой дополнительной погрешности, вызванной изменением напряжения питания от номинального (220 В) в пределах (187.242) В, не превышает 0,2 предела допускаемой основной погрешности.

Мощность, потребляемая ЭЛЕМЕР-КТ-650Н от сети переменного тока при номинальном напряжении сети, В •А:

-в режиме нагрева:                  2,5;

-в рабочем режиме:                  1,0.

Изоляция электрической цепи питания относительно корпуса выдерживает в течение 1 мин действие испытательного напряжения практически синусоидальной формы 660 В и частотой от 45 до 65 Гц при температуре (25±10) °С и относительной влажности от 30 до 80 %.

Электрическое сопротивление изоляции цепи питания относительно корпуса не менее 20 МОм при температуре (25±10) °С и относительной влажности от 30 до 80 %.

«ЭЛЕМЕР-КТ-650Н» устойчив к температуре окружающего воздуха от 10 до 35 °С. «ЭЛЕМЕР-КТ-650Н» устойчив к воздействию влажности до 75 % при температуре 30 °С. «ЭЛЕМЕР-КТ-650Н» в транспортной таре выдерживает температуру до плюс 50 °С. «ЭЛЕМЕР-КТ-650Н» в транспортной таре выдерживает температуру до минус 50 °С.

«ЭЛЕМЕР-КТ-650Н» в транспортной таре прочен к воздействию воздушной среды с относительной влажностью 98 % при температуре 35 °С.

«ЭЛЕМЕР-КТ-650Н» в транспортной таре устойчив к воздействию ударной тряски с числом ударов в минуту 80, средним квадратическим значением ускорения 30 м/с² и продолжительностью воздействия 1 ч.

Габаритные размеры и масса не более значений, указанных в таблице 3.

Таблица 3 - Габаритные размеры и масса

Размеры канала для размещения блоков сравнения или ампул реперных точек, мм:

-диаметр:                          60;

-глубина:                          515.

Количество каналов в блоке сравнения - не более пяти.

Диаметры каналов выбираются из ряда, мм: 6,5; 7,0; 7,5; 8,0; 8,5.

Средняя наработка на отказ не менее 10000 ч.

Средний срок службы не менее 5 лет.
