Б11С представляют собой многофункциональные микропроцессорные переконфигурируемые потребителем приборы.

1ринцип действия Б11С основан на аналого-цифровом преобразовании (АЦ1 ) параметров входных электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление схемами прибора, осуществляет информационную связь с компьютером и передает код измеряемого сигнала в цифро-аналоговый преобразователь (ЦА1 ). ЦА1 преобразует код измеряемого сигнала в выходной унифицированный сигнал постоянного тока, значения которого (4.20, 0.20 или 0.5 мА) задает пользователь.

Б11С имеют пять модификаций, отличающихся конструктивными особенностями:

• • БППС 4090/М10, БППС 4090/М11 и БППС 4090/М12 (далее - БППС 4090/М1Х),

• • БППС 4090/М23, БППС 4090/М24 (далее - БППС 4090/М2Х).

В соответствии с ГОСТ 13384-93 БППС являются:

• • по числу преобразуемых входных сигналов - двухканальными (БППС 4090/М1Х),

и одноканальными (БППС 4090/М2Х);

• • по числу выходных сигналов - двухканальными с независимой установкой параметров выходных каналов;

• • по числу каналов сигнализации (БППС 4090/М2Х) - трехканальными с независимой настройкой каждого канала на срабатывание по любой уставке;

• • по зависимости выходного сигнала от входного - с линейной зависимостью для входных сигналов от ТС, ТП (БППС 4090/М2Х) или с линейной зависимостью и с функцией извлечения квадратного корня для унифицированного входного сигнала (БППС 4090/М1Х и БППС 4090/М2Х);

• • по связи между входными цепями, выходными цепями, цепями сетевого питания и корпусом - без гальванической связи;

• • по связи между входными цепями (БППС 4090/М1 Х) - без гальванической связи.

В БППС 4090/М1 Х текущие значения измеряемых величин отображаются на пятиразрядных жидкокристаллических индикаторах, в БППС 4090/М2Х - на четырехразрядных светодиодных (СД) индикаторах. В БППС 4090/М2Х предусмотрена индикация срабатывания уставок с помощью одиночных СД индикаторов. БППС 4090/М1 Х предназначены для функционирования в автономном режиме. БППС 4090/М2Х обеспечивает возможность совместной работы с другими приборами, объединенными в локальную компьютерную сеть. Просмотр и изменение параметров конфигурации БППС производится как с кнопочной клавиатуры, так и с помощью компьютерных программ при подключении к компьютеру посредством программ «Настройка БППС 4090/М1 Х» и «Настройка БППС 4090/М2Х». БППС осуществляют контроль достоверности входных сигналов.

БППС имеют исполнения:

• • общепромышленное коррозионно-стойкое - БППС 4090/М1Х, БППС 4090/М2Х;

• • взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в их шифре индекса «Ех» - БППС 4090Ех/М1Х, БППС 4090Ех/М2Х;

• • повышенной надежности для эксплуатации на объектах АЭС с добавлением в их шифре индекса «А» - БППС 4090А/М2Х.

БППС 4090/М2Х выпускаются также в сочетании перечисленных видов исполнений.

БППС 4090Ех/М1 Х, БППС 4090Ех/М2Х выполнены во взрывозащищенном исполнении, имеют особовзрывобезопасный уровень взрывозащиты, обеспечиваемый видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia», соответствуют требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99.

Взрывозащищенные БППС 4090Ех/М1 Х, БППС 4090Ех/М2Х предназначены для применения вне взрывоопасных зон помещений и наружных установок в соответствии с маркировкой взрывозащиты [Exia]IIC.

Согласно ГОСТ Р 52931-2008 по устойчивости к климатическим воздействиям при эксплуатации:

• • БППС 4090/М1Х, БППС 4090/М2Х соответствуют группе исполнения С2 при температуре окружающей среды от минус 40 до плюс 70 ^оС;

• • БППС 4090/М1 Х соответствуют группе исполнения С3 при температуре окружающей среды от минус 10 до плюс 60 ^оС;

• • БППС 4090/М1 Х соответствуют группе исполнения С4 при температуре окружающей среды от минус 25 до плюс 50 ^оС;

• • БППС 4090/М2Х соответствуют группе исполнения С4 при температуре окружающей среды от минус 30 до плюс 50 ^оС.

Общий вид БППС 4090 представлен на рисунках 1, 2.

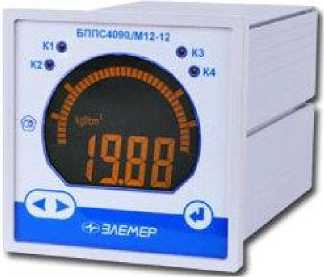

Рисунок 1 - Конструктивные исполнения блоков питания БППС 4090/М1Х

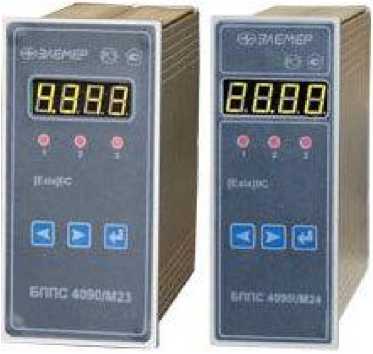

Рисунок 2 - Конструктивные исполнения блоков питания БППС 4090/М2Х

аблица 4

Лист № 6 всего листов 6

Таблица 1 - Основные метрологические характеристики Б1П1С

Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной (20±5) °С до любой температуры в пределах рабочих температур на каждые 10 °С изменения температуры, для:

• • БППС 4090/М1Х с классами точности В и С и БППС 4090/М2Х не более 0,5 предела допускаемой основной погрешности;

• • БИИС 4090/М1Х с классом точности А не более предела допускаемой основной погрешности. Иределы допускаемой дополнительной погрешности БИИС 4090/М2Х для конфигурации с ТИ, вызванной изменением температуры их свободных концов в диапазоне рабочих температур, не более предела допускаемой основной погрешности.

Время установления рабочего режима:

• • БИИС 4090/М1Х не более                                            15 мин,

• • БИИС 4090/М2Х не более                                          30 мин.

Иитание блоков питания и преобразования сигналов:

• • БИИС 4090 осуществляется от сети переменного тока частотой от 40 до 100 Гц и напряжением от 90 до 250 В при номинальных значениях частоты 50 Гц и напряжения 220 В;

• • БИИС 4090/М1Х также осуществляется от источника питания постоянного тока напряжением от150 до 250 В при номинальном значении напряжения 220 В.

Мощность, потребляемая блоками питания и преобразования сигналов

• • БИИС 4090/М1Х от сети переменного (постоянного) тока при

номинальном напряжении не более                                10 В-А (10 Вт);

• • БИИС 4090/М2Х от сети переменного тока при

номинальном напряжении не более                                       16 В-А.

Габаритные размеры и масса блоков питания и преобразования сигналов БИИС 4090 соответствуют приведенным в таблице 3.

Таблица 3

Средняя наработка на отказ не менее 30000 ч.

Средний срок службы не менее 10 лет.

Маркировка взрывозащиты для БППС 4090Ех               [Exia]IIC.
