Конструктивно калибраторы выполнены в виде моноблока, в корпусе которого размещены термостатирующий блок с открытой рабочей поверхностью и прецизионный измеритель-регулятор температуры.

В термостатирующем блоке имеется три радиальных канала, в которых размещаются термопреобразователи с индивидуальными статическими характеристиками преобразования. В верхнем канале, расположенном вблизи рабочей поверхности термостатирующего блока, находится высокостабильный и высокоточный платиновый термопреобразователь сопротивления, предназначенный для измерения и регулирования температуры рабочей поверхности. Для определения температурного поля в термостатирующем блоке используются термоэлектрические преобразователи типа ХА(К), размещенные в двух других каналах. Термостатирующий блок защищен по окружности охранным кольцом, температура которого поддерживается близкой к температуре блока. Кольцо с внешней стороны защищено теплоизолирующим материалом. Блок с кольцом установлен на нагревательном устройстве. Нагревательное устройство представляет собой плоский металлический диск со встроенным нагревателем. Для улучшения процесса регулирования температуры на задней панели калибратора расположен вентилятор для обдува охранного кольца.

Измеритель-регулятор температуры является микропроцессорным прибором с возможностью перепрограммирования. Он имеет два канала, реализующие ПИД-закон регулирования задаваемой температуры, и контролирующие ее нестабильность. Температурные режимы калибратора: значение температуры на рабочей поверхности термостатирующего блока и уставок, время, в течение которого калибратор находится в рабочем режиме - отображаются на индикаторном табло.

По устойчивости к климатическим воздействиям при эксплуатации калибратор соответствует группе исполнения В1 согласно ГОСТ Р 52931-2008.

Рабочие условия эксплуатации:

• • температура окружающего воздуха, °С

  20±5; от 30 до 80; от 84 до 106;

  220±22;

  50±1; 5;

  10±2;

  от 0,32 до 0,25; от 5 до 15.

• • относительная влажность, %

• • атмосферное давление, кПа

• • напряжение питающей сети, В

• • частота питающей сети, Гц

• • коэффициент высших гармоник питающей сети, %, не более

• • отсутствие магнитных полей и механических вибраций;

• • теплообмен с окружающей средой - естественная конвекция с коэффициентом теплообмена Вт/м²-°С

• • параметр шероховатости рабочей поверхности термостатирующего блока Rа, мкм

• • усилие прижима поверяемых термопреобразователей, Н

Общий вид калибратора представлен на рисунке 1.

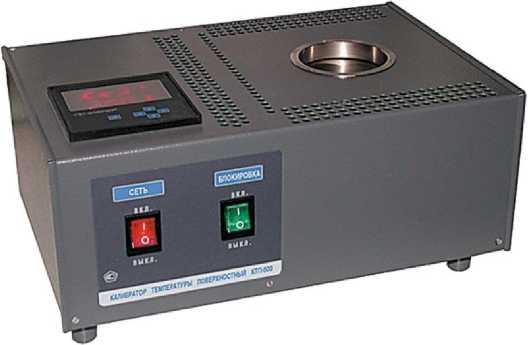

Рисунок 1 - Калибратор температуры поверхностный КТП-500

Таблица 1 - Комплектность

Диапазон воспроизведения температур, °С                от плюс 50 до плюс 500.

Пределы допускаемой основной абсолютной погрешности воспроизводимых температур, °C ±(0,2+0,0034),

где t - значение воспроизводимой температуры.

Нестабильность поддержания температуры за 10 мин, °С                     ±0,2.

Градиент температуры по радиусу рабочей зоны поверхности блока сравнения в пределах, °С                                                             ±(0,003 •t - 0,05).

Предел допускаемой дополнительной абсолютной погрешности воспроизведения температуры рабочей поверхности термостатирующего блока, вызванной изменением напряжения питания в пределах от 187 до 242 В, не превышает 0,2 предела допускаемой основной абсолютной погрешности.

Радиус рабочей зоны, мм

Единица младшего разряда индикатора, °С

Время установления рабочего режима, ч, не более

Напряжение питающей сети, В                                                   (220 _-⁺²₃²₃ );

частота питающей сети, Гц                                                       (50 ±1).

Мощность, потребляемая калибратором от сети переменного тока при номинальном напряжении сети, В-А, не более

Габаритные размеры, мм, не более:

длина

ширина высота

Масса, кг, не более

Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее
