№ п/п

Наименование

Обозначение

Кол-во

Примечание

1

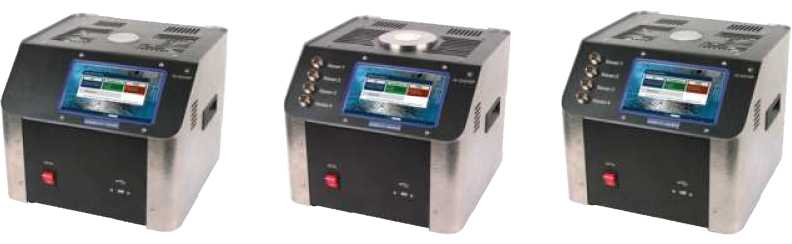

Калибраторы температуры «ЭЛЕМЕР-КТ-150» «ЭЛЕМЕР-КТ-200» «ЭЛЕМЕР-КТ-500» «ЭЛЕМЕР-КТ-650»

НКГЖ.405173.003-01

НКГЖ.405173.004-01

НКГЖ.405173.005-02

НКГЖ.405173.005-01

1 шт.

1 шт.

1 шт.

1 шт.

2

Сетевой кабель

1 шт.

3

Интерфейсный кабель

1 шт.

4

Набор заглушек

1 компл.

для

«ЭЛЕМЕР-КТ-150», «ЭЛЕМЕР-КТ-200»

5

Кабели соединительные

1 компл.

6

Диск с программным обеспечением

1 шт.

7

Паспорт

«ЭЛЕМЕР-КТ-150К»

«ЭЛЕМЕР-КТ-200К»

«ЭЛЕМЕР-КТ-500К»

«ЭЛЕМЕР-КТ-650К»

НКГЖ.405173.003-01ПС

НКГЖ.405173.004-01ПС

НКГЖ.405173.005-02ПС

НКГЖ.405173.005-01ПС

1 экз.

1 экз.

1 экз.

1 экз.

8

Методика поверки

НКГЖ.405173.003-01МП

1 экз.

Наименование характеристики

Значение характеристики

Модификация калибратора

«ЭЛЕМЕР-КТ- 150К/М1» «ЭЛЕМЕР-КТ- 150К/М1И»

«ЭЛЕМЕР-КТ- 150К/М2» «ЭЛЕМЕР-КТ- 150К/М2И»

Диапазон воспроизводимых температур, °С

(*)

от минус 45 до плюс 150

Пределы допускаемой абсолютной погрешности воспроизведения заданной температуры (в зависимости от индекса заказа), °С

Индекс заказа

Индекс заказа

А

В

А

В

±(0,02 + 0,0002-|t|)

±(0,03 + 0,0003 -|t|)

-

±(0,03 + 0,0003-|t|)

Нестабильность поддержания температуры за 30 мин, °С

±0,01

-

±0,01

Неоднородность температурного поля по высоте рабочей зоны от 0 до 60 мм, °С

±(0,02 + 0,0003 -|t|)

±(0,03 + 0,0004-|t|)

-

±(0,03 + 0,0004-|t|)

Разность воспроизводимых температур в каналах с одинаковыми диаметрами, °С

±(0,01 + 0,0001 •|t|⁽**⁾)

±(0,02 + 0,0001 -|t|)

-

±(0,01 + 0,0001 •|t|⁽**⁾) ±(0,02 + 0,0001 -|t|)

Единица наименьшего разряда, °С

0,001

-

0,001

Примечания:

^(*) При температуре окружающего воздуха 20 °С. ⁽ * По требованию потребителя.

Наименование характеристики

Значение характеристики

Модификация калибратора

«ЭЛЕМЕР-КТ-200К/М1»

«ЭЛЕМЕР-КТ-200К/М1И»

«ЭЛЕМЕР-КТ-200К/М2»

«ЭЛЕМЕР-КТ-200К/М2И»

Диапазон воспроизводимых температур, °С

(*)

от минус 10 до плюс 200

Пределы допускаемой абсолютной погрешности воспроизведения заданной температуры (в зависимости от индекса заказа), °С

Индекс заказа

Индекс заказа

А

В

А

В

±(0,02 + 0,0002-|t|)

±(0,03 + 0,0003 -|t|)

-

±(0,03 + 0,0003 -|t|)

Нестабильность поддержания температуры за 30 мин, °С

±0,01

-

±0,01

Неоднородность температурного поля по высоте рабочей зоны от 0 до 60 мм, °С:

• - от минус 10 до плюс 110 °С

• - св. плюс 110 до плюс 200 °С

±(0,02 + 0,0003 -|t|)

±(0,03 + 0,0004-|t|)

±(0,03 + 0,0004-|t|)

-

±(0,03 + 0,0004^t|)

Разность воспроизводимых температур в каналах с одинаковыми диаметрами, °С

±(0,02 + 0,0003 -|t|)

±(0,02 + 0,0003 -|t|)

-

±(0,03 + 0,0004-|t|);

±(0,01 + 0,0001 •|t|)⁽**⁾

Наименование характеристики

Значение характеристики

Модификация калибратора

«ЭЛЕМЕР-КТ-200К/М1»

«ЭЛЕМЕР-КТ-200К/М1И»

«ЭЛЕМЕР-КТ-200К/М2»

«ЭЛЕМЕР-КТ-200К/М2И»

Единица наименьшего разряда, °С

0,001

- 0,001

Примечания:

^(*) При температуре окружающего воздуха 20 °С. ⁽ * Для сменного блока.

Наименование характеристики

Значение характеристики

Модификация калибратора

«ЭЛЕМЕР-КТ-500К/М1»

«ЭЛЕМЕР-КТ-500К/М1И»

«ЭЛЕМЕР-КТ-500К/М2»

«ЭЛЕМЕР-КТ-500К/М2И»

Диапазон воспроизводимых температур, °С

от плюс 28⁽** до плюс 500

Пределы допускаемой абсолютной погрешности воспроизведения заданной температуры (в зависимости от индекса заказа), °С

Индекс заказа

Индекс заказа

А

В

А

В

±(0,02 + 0,0002-|t|)

±(0,03 + 0,0003-|t|)

-

±(0,03 + 0,0003-|t|)

Нестабильность поддержания температуры за 30 мин, °С

±(0,01 + 0,0001-|t|)

-

±(0,01 + 0,0001-|t|)

Неоднородность температурного поля по высоте рабочей зоны от 0 до 60 мм, °С

±(0,02 + 0,0002-|t|)

±(0,02 + 0,0004-|t|)

-

±(0,02 + 0,0004-|t|)

±(0,01+0,0007-|t|) ⁽***

Разность воспроизводимых температур в каналах с одинаковыми диаметрами, °С

±(0,02 + 0,0003 -|t|)

±(0,02 + 0,0004-|t|)

-

±(0,02 + 0,0004-|t|)

±(0,01 + 0,0002)t|)⁽***

Единица наименьшего разряда, °С

0,001

-

0,001

Примечания:

^(*) При температуре окружающего воздуха 20 °С. ⁽ * Для сменного блока.

Наименование характеристики

Значение характеристики

Модификация калибратора

«ЭЛЕМЕР-КТ-650К/М1»

«ЭЛЕМЕР-КТ-650К/М1И»

«ЭЛЕМЕР-КТ-650К/М2»

«ЭЛЕМЕР-КТ-650К/М2И»

Диапазон воспроизводимых температур, °С

от плюс 28⁽** до плюс 650

Пределы допускаемой абсолютной погрешности воспроизведения заданной температуры (в зависимости от индекса заказа), °С

Индекс заказа

Индекс заказа

А           В

А

В

±(0,03 + 0,0003 -|t|)

-

±(0,03 + 0,0003 -|t|)

Нестабильность поддержания температуры за 30 мин, °С

±(0,01 + 0,0001 -|t|)

-

±(0,01 + 0,0001 -|t|)

Наименование характеристики

Значение характеристики

Модификация калибратора

«ЭЛЕМЕР-КТ-650К/М1»

«ЭЛЕМЕР-КТ-650К/М1И»

«ЭЛЕМЕР-КТ-650К/М2»

«ЭЛЕМЕР-КТ-650К/М2И»

Неоднородность температурного поля по высоте рабочей зоны от 0 до 60 мм, °С

±(0,02 + 0,0002-|t|)

±(0,02 + 0,0004-|t|)

-

±(0,02 + 0,0004-|t|)

±(0,01 + 0,0007^|t|)⁽**⁾

Разность воспроизводимых температур в каналах с одинаковыми диаметрами, °С

±(0,02 + 0,0003 -|t|)

±(0,02 + 0,0004-|t|)

-

±(0,02 + 0,0004-|t|)

±(0,01 + 0,0002)t|)⁽**^}

Единица наименьшего разряда, °С

0,001

-

0,001

Примечания:

(*)

При температуре окружающего воздуха 20 °С.

(**)

^{v 7} Для сменного блока.

Измеряемая величина

Диапазон измерений

Пределы допускаемой абсолютной погрешности измерительных каналов

Тип первичного преобразователя

В соответст

вии

с ГОСТ

-50...0 °С

±0,015 °С

10М, 50М, 53М,

0.200 °С

±(7-10^-5-t + 0,015) °С

100М

-200.0 °С

±0,015 °С

10П, 50П, 100П, 500П, 1000П;

Pt10, Pt50, Pt100, Pt500, Pt1000

6651-2009

10П, 50П, 100П,

0.600 °С

±(7-10^-5-t + 0,015) °С

500П; Pt10, Pt50, Pt100,

Pt500

0.250 °С

±(7-10^-5-t + 0,015) °С

1000П; Pt1000

-50.1300 °С

±0,2 °С ⁽*^}

ТХА(К)

Темпера-

-50.600 °С

±0,1 °С ⁽*^}

TXK(L)

-50.900 °С

±0,1 °С ⁽*^}

ТХКн(Е)

тура

-50.1100 °С

±0,2 °С ⁽*^}

ТЖК(1)

290.600 °С

±1,0 °С ⁽*^}

ТПР(В)

601.1800 °С

±0,6 °С ⁽*^}

0.1800 °С

±0,6 °С ⁽*^}

Tnn(S)

Р 8.585

2001

0.1800 °С

±0,6 °С ⁽*^}

ТПЩН)

0.1800 °С

±0,5 °С ⁽*^}

ТВР(А-1)

1801.2500 °С

±0,7 °С ⁽*^}

0.1800 °С

±0,5 °С ⁽*^}

ТВР(А-2)

0.1800 °С

±0,5 °С ⁽*^}

ТВР(А-З)

-50.400 °С

±0,1 °С ⁽*^}

TMK(T)

-50.100 °С

±0,1 °С ⁽*^}

TMK(M)

-50.1300 °С

±0,2 °С ⁽*^}

THH(N)

Измеряемая величина

Диапазон измерений

Пределы допускаемой абсолютной погрешности измерительных каналов

Тип первичного преобразователя

В соответ

ствии

с ГОСТ

Ток

0.25 мА

±(10^-4-I + 1) мкА

с унифицированным выходным сигналом

26.011-80

Напряже

ние

-100.0.100 мВ

±(7-10^-5-IU + 3) мкВ

0.10 В

±(12,5-10^-5-|u| + 5) мВ

Сопротив

ление

0.10 Ом

±6-10^-4 Ом

10.400 Ом

±6-10"⁵-R Ом

0.100 Ом

±6-10^-3 Ом

100.2000 Ом

±6-10"⁵-R Ом

Примечание:

^(*) Пределы допускаемой дополнительной абсолютной погрешности канала измерений сигналов преобразователей термоэлектрических при использовании компенсационных кабелей № 03 и № 04: ±0,3 °С.

Таблица 8 - Габаритные разме]

ры и масса калибраторов

Модификация термостата

Г абаритные размеры, мм, не более

Масса, кг, не более

длина

(глубина)

ширина

высота

«ЭЛЕМЕР-КТ- 150К/М 1(И)»,

«ЭЛЕМЕР-КТ-150К/М2(и)»

360

330

290

16

«ЭЛЕМЕР-КТ-200К/М 1(и)»,

«ЭЛЕМЕР-КТ-200К/М2(и)»

360

330

290

20

«ЭЛЕМЕР-КТ-500К/М 1(и)»,

380

220

370

24

«ЭЛЕМЕР-КТ-500К/М2(и)»

400

«ЭЛЕМЕР-КТ-650К/М1(И)»,

380

220

370

24

«ЭЛЕМЕР-КТ-650К/М2(и)»

400
