Номер по Госреестру СИ: 71813-18
71813-18 Трансформаторы напряжения
(CPB 123)
Назначение средства измерений:
Трансформаторы напряжения СРВ 123 (далее - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока частотой 50 с номинальными напряжениями от 110 кВ с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

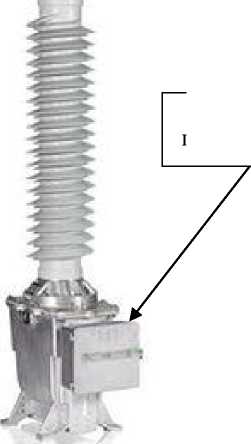

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения СРВ 123
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Поверка
Поверкаосуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- трансформаторы напряжения измерительные эталонные NVDD, NVOD, NVOS, NVRD (регистрационный номер в Федеральном информационном фонде 32397-12);
-
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном
информационном фонде 24719-03);
-
- магазины нагрузок МР 3025 (регистрационный номер в Федеральном
информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
«ABB Power Technologies AB», Швеция Адрес: SE-77180. Ludvika. Sweden
Телефон (факс): +46 240 78 2241, +46 240 17 9831
Web-сайт: http://www.abb.com
E-mail: contact. center@se.abb.com
Заявитель
Общество с ограниченной ответственностью «Инженерный центр«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4
Телефон (факс): +7 (495) 620-08-38, +7 (495) 620-08-48
Web-еайт: www.ackye.ru
E-mail: eaudit@ackye.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»Адрес: 117418, г. Москва, Нахимовский проспект д. 31
Телефон (факс): +7(495)544-00-00, +7(499)129-19-11 Факс: +7(499)124-99-96
E-mail: info@rostest.ru
Трансформаторы напряжения СРВ 123 представляют собой емкостные трансформаторы и состоят из емкостного делителя напряжения и электромагнитного модуля типа ЕОВ.
Емкостной делитель представляет собой колонну из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, пропитанных синтетическим маслом и помешенных в фарфоровую покрышку.
К выходу делителя подключен электромагнитный модуль ЕОВ, состоящий из электромагнитного трансформатора.
последовательно включенных компенсирующего реактора с малыми потерями и
Первичная и вторичные обмотки трансформатора разделены электростатическим экраном и помешены в герметичный алюминиевый бак. заполненный минеральным маслом. Бак электромагнитного модуля служит основанием для монтажа емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя. Выводы вторичных обмоток помешены в контактной коробке, закрепленной сбоку электромагнитного модуля и закрытой
съемной пломбируемой крышкой. Общий вид трансформаторов доступа приведены на рисунке 1.
тока и схема пломбировки от несанкционированного
Место пломбировки
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Наибольшее рабочее напряжение, кВ |
123/^3 |
Номинальное напряжение первичной обмотки, кВ |
110/^3 |
Номинальное напряжение вторичной обмотки - основной 1а-1п, В |
100/^3 |
- основной 2а-2п, В |
100/V3 |
- дополнительной da-dn, В |
100 |
Класс точности вторичной обмотки - основной 1а-1п |
0,2 |
- основной 2а-2п |
0,5 |
- дополнительной da-dn |
3Р |
Номинальная мощность вторичной обмотки - основной 1а-1п, В-А |
100 |
- основной 2а-2п, В-А |
100 |
- дополнительной da-dn, В-А |
300 |
Номинальная частота, Гц |
50 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +45 |
