Номер по Госреестру СИ: 86681-22
86681-22 Трансформаторы напряжения
(CPB 245)
Назначение средства измерений:
Трансформаторы напряжения CPB 245 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

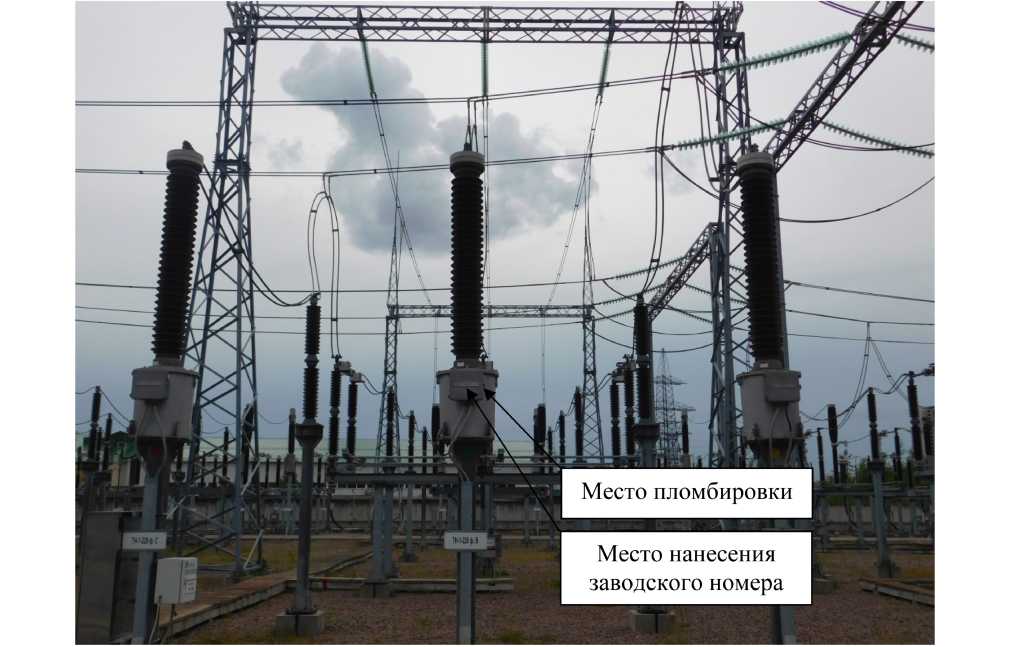

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Общие сведения» паспорта трансформатора напряженияНормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательФирма «ABB Power Technologies AB», Швеция
Адрес: SE-77180. Ludvika. Sweden
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
E-mail: info@rostest.ru
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, пропитанных синтетическим маслом и помещенных в фарфоровые покрышки. К выходу делителя подключено электромагнитное устройство, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для подгонки коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. На боковой части бака находится коробка вторичных выводов, крышка которой пломбируется для предотвращения несанкционированного доступа.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения CPB 245 зав. № 8795496, 8795498, 8795499.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
места нанесения заводского номера
Рисунок 1. Общий вид средства измерений с указанием места пломбировки,
Таблица 3 -
Наименование |
Обозначение |
Количество |
Трансформатор напряжения |
CPB 245 |
1 шт. |
Паспорт |
CPB 245 |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное напряжение первичной обмотки Ui№m, кВ |
220/^3 |
Номинальное напряжение вторичной обмотки и2ном, В |
100/^3 |
Номинальная частота Тюм, Г ц |
50 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
Номинальная мощность основной вторичной обмотки, 1ТА |
30;100 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
