Сведения о средстве измерений: 90918-23 Трансформаторы напряжения

Номер по Госреестру СИ: 90918-23
90918-23 Трансформаторы напряжения
(CPB 123)

Назначение средства измерений:
Трансформаторы напряжения CPB 123 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения

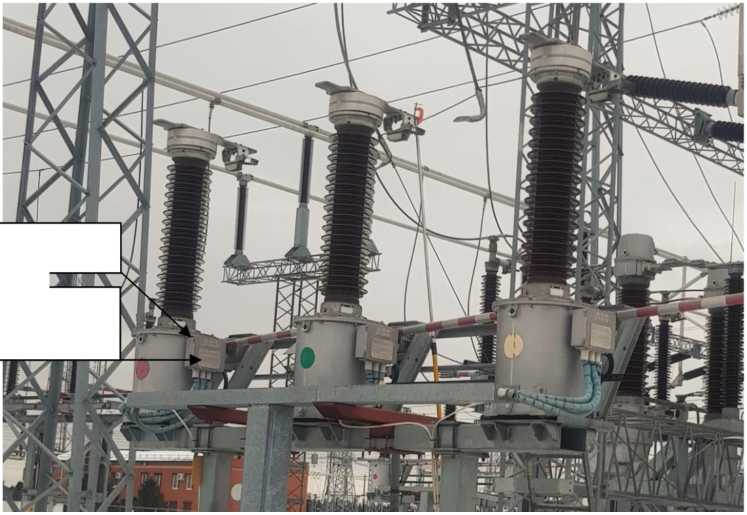

Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 28.12.2023
Срок свидетельства -
Номер записи - 192825
ID в реестре СИ - 1413325
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

СРВ 123, CPB 123,

Производитель

Изготовитель - Фирма "ABB Power Technologies AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 37
Выдано извещений - 0
Кол-во периодических поверок - 30
Кол-во средств измерений - 22
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2008
МПИ по поверкам - 1329 дн.

Приказы РСТ, где упоминается данный тип СИ

№3000 от 2024.12.17 ПРИКАЗ_Об утверждении типов средств измерений (27)

№2818 от 2023.12.27 ПРИКАЗ_Об утверждении типов средств измерений (17)

№139 от 2019.01.30 О внесении изменений в описание типа на каналы измерительно - информационные системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ЦСОИ с АИИС КУЭ ООО "ЕвроХим-Энерго" на объекте ООО "ЕвроХим-ВолгаКалий"

№2801 от 2019.11.25 О переоформлении свидетельства об утверждении типа средства измерений № 62118 "Каналы измерительно - информационные системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ЦСОИ с АИИС КУЭ ООО "ЕвроХим-Энерго" на объекте ООО "ЕвроХим-ВолгаКалий" и внесении изменений в описание типа

№434 от 2024.02.20 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Трансформаторы напряжения (CPB 123)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "ABB Power Technologies AB"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
15852-06
01.07.2011
Трансформаторы напряжения, CPA 72-550
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
8 лет
15853-06
01.07.2011
Трансформаторы напряжения, CPB 72-800
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
8 лет
32002-06
01.07.2011
Трансформаторы тока, IMB 72-800
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
8 лет
32003-06
01.07.2011
Трансформаторы напряжения, EMF 52-170
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
8 лет
51061-12

Трансформаторы напряжения, СРВ 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
8 лет
51391-12

Трансформаторы напряжения, CPA 362
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
8 лет
68549-17

Трансформаторы напряжения, CPB
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
4 года
68632-17

Трансформаторы тока, TPU 40.13
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
4 года
71813-18

Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
74034-19

Трансформатор тока, IMB 362
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
74866-19

Трансформаторы напряжения, CPB 550
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
75527-19

Трансформаторы напряжения, CPB 550
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
76152-19

Трансформаторы тока, IMB 362
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
77650-20

Трансформаторы тока, IMB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
78968-20

Трансформаторы напряжения, CPA 245
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
78966-20

Трансформаторы напряжения, CPB 245
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
78903-20

Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
80241-20

Трансформаторы напряжения, CPB 550
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
81471-21

Трансформаторы тока, IMB
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
85047-22

Трансформаторы напряжения, CPB 245
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
86681-22

Трансформаторы напряжения, CPB 245
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
86728-22

Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
88047-23

Трансформаторы напряжения, CPB
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
88248-23

Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
90917-23

Трансформаторы напряжения, CPB
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
90918-23

Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
93993-24

Трансформаторы напряжения, CPB 245
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
94961-25

Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года

Справочник действующих аттестованных эталонов единиц величин является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/11) и содержит сведения о действующих государственных и частных аттестованных эталонах единиц величин.

Для удобства использования справочника все эталоны разделены по видам измерений в зависимости от вида измерений государственного первичного эталона, к которому осуществляется прослеживаемость. Справочник содержит более 110 тыс. записей и актуализируется не реже 1 раза в месяц.

Бесплатный

Кто поверяет Трансформаторы напряжения (CPB 123)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЭНЕРГОКОМПЛЕКС"
(RA.RU.311677)
  • СРВ 123
  • CPB 123
  • 7 7 0 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • CPB 123
  • 15 0 15 0 15 0 15
    ФБУ "АСТРАХАНСКИЙ ЦСМ"
    (RA.RU.311475)
    РСТ
  • CPB 123
  • 6 0 6 0 6 0 6
    ООО ЭТЦ "ТЕХАУДИТ"
    (RA.RU.311598)
  • CPB 123
  • 9 0 9 0 9 0 9

    Стоимость поверки Трансформаторы напряжения (CPB 123)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Общие сведения» паспорта трансформатора напряжения


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/\3 до 750/\3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

    Правообладатель

    Фирма «ABB Power Technologies AB», Швеция

    Юридический адрес: SE-77180. Ludvika. Sweden

    Изготовитель


    Фирма «ABB Power Technologies AB», Швеция
    Адрес: SE-77180. Ludvika. Sweden

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Телефон: +7 (495) 544-00-00
    Факс: +7 (499) 124-99-96
    E-mail: info@rostest.ru
    Web-сайт: www.rostest.ru

    Правообладатель

    Фирма «ABB Power Technologies AB», Швеция
    Юридический адрес: SE-77180. Ludvika. Sweden

    Трансформаторы напряжения состоят из

    емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, пропитанных синтетическим маслом и помещенных в фарфоровые покрышки. К выходу делителя подключено электромагнитное устройство, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для подгонки коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. На боковой части бака находится коробка вторичных выводов, крышка которой пломбируется для предотвращения несанкционированного доступа.

    Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

    К трансформаторам напряжения данного типа относятся трансформаторы напряжения CPB 123 зав. № 1HSE 8769824, 1HSE 8795844, 1HSE 8730071, 1HSE 8802371, 1HSE 8790725, 1HSE 8776877, 1HSE 8776880, 1HSE 8776879.

    8440701,

    1HSE 8776878,

    1HSE 8795845,

    1HSE 8730067,

    1HSE 8802374,

    8440705, 8440703,

    1HSE 8776881,

    1HSE 8795846,

    1HSE 8730068,

    1HSE 8802375,

    8440704, 8440702, 8440706,

    1HSE 8776882,

    1HSE 8795847,

    1HSE 8730069,

    1HSE 8802373,

    1HSE 8795842,

    1HSE 8730070,

    1HSE 8802370,

    1HSE 8790728,

    1HSE 8769822,

    1HSE 8795843,

    1HSE 8730072,

    1HSE 8802372,

    1HSE 8790729,

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового, либо буквенно-цифрового обозначения.

    Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

    Внешний вид. Трансформаторы напряжения (CPB 123), http://oei-analitika.ru

    Место пломбировки

    Место нанесения

    заводского номера

    Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор напряжения

    CPB 123

    1 шт.

    Паспорт

    CPB 123

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение для заводских номеров

    8440701, 8440705,

    8440703, 8440704,

    8440702, 8440706

    1HSE 8769822,

    1HSE 8769824

    Номинальное напряжение первичной обмотки и1ном, кВ

    110/\3

    110/\3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/\3

    100/\3

    Номинальная частота Гном, Гц

    50

    50

    Класс точности основной вторичной обмотки по ГОСТ 1983

    0,5

    0,2

    Номинальная мощность основной вторичной обмотки, В^А

    400

    100

    Продолжение таблицы 1

    Наименование характеристики

    Значение для заводских номеров

    1HSE 8776878,

    1HSE 8776881,

    1HSE 8776882,

    1HSE 8776877,

    1HSE 8776880,

    1HSE 8776879

    1HSE 8730070,

    1HSE 8730072,

    1HSE 8730071,

    1HSE 8730067,

    1HSE 8730068,

    1HSE 8730069

    Номинальное напряжение первичной обмотки и1ном, кВ

    110/\3

    110/\3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/\3

    100/\3

    Номинальная частота Гном, Гц

    50

    50

    Класс точности основной вторичной обмотки по ГОСТ 1983

    0,5

    0,2

    Номинальная мощность основной вторичной обмотки, В^А

    200;350

    20;100

    Продолжение таблицы 1

    Наименование характеристики

    Значение для заводских номеров

    1HSE 8802370,

    1HSE 8802372,

    1HSE 8802371,

    1HSE 8802374,

    1HSE 8802375,

    1HSE 8802373

    1HSE 8790728,

    1HSE 8790729,

    1HSE 8790725

    Номинальное напряжение первичной обмотки и1ном, кВ

    110/\3

    110/\3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/\3

    100/\3

    Номинальная частота Гном, Гц

    50

    50

    Класс точности основной вторичной обмотки по ГОСТ 1983

    0,2

    0,2

    0,5

    Номинальная мощность основной вторичной обмотки, В^А

    50

    60

    200

    Продолжение таблицы 1

    Наименование характеристики

    Значение для заводских номеров

    1HSE 8795842,

    1HSE 8795844,

    1HSE 8795846,

    1HSE 8795843,

    1HSE 8795845,

    1HSE 8795847

    Номинальное напряжение первичной обмотки и1ном, кВ

    110/\3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/\3

    Номинальная частота Гном, Гц

    50

    Класс точности основной вторичной обмотки по ГОСТ 1983

    0,2

    0,5

    Номинальная мощность основной вторичной обмотки, В^А

    100;120

    200

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
