Номер по Госреестру СИ: 78966-20
78966-20 Трансформаторы напряжения
(CPB 245)
Назначение средства измерений:
Трансформаторы напряжения CPB 245 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 2

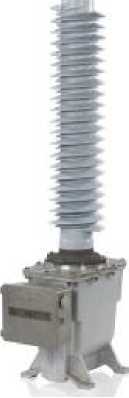

Внешний вид.
Трансформаторы напряжения
Рисунок № 3
Общие сведения
Дата публикации - 23.12.2021
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1381095
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, CPB 245,
Производитель
Изготовитель - Фирма "ABB Power Technologies AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Внимание!!!
Отчет очень тяжелый. Например, при выборе анализа собствнников от 100 поверок, построение может занять 3-4 часа.
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки для поиска потенциальных клиентов.
На первом этапе необходимо ограничить область поиска. Например, оставить только сосбтвенников СИ от 10 000 поверок, это значительно сократит время выполнения отчета.
В результате обработки данных будет сформирован файл csv в кодировке windows-1251, содержащий следующие сведения:
- Наименование собственника СИ
- Указание региона, где предположительно находится собственник СИ (в % указывается доля поверок по региону)
- Количество уникальных СИ у данного собственника
- Всего поверок
- Поверки по годам (2021 - н.в.) и среднее количество поверок в год
- Количество крупных поверителей (от 50 поверок), которые работают с данным собственником СИ
Инофрмация о каждом крупном поверителе в виде:
ФБУ САМАРСКИЙ ЦСМ (РСТ), ОКВЭД 71.12.6, всего поверок 802242 в том числе у данного собственника 97 (96.040%), контрагентов 6625
ООО ТЦ МИР (неРСТ), ОКВЭД 26.51, всего поверок 30671 в том числе у данного собственника 3 (2.970%), контрагентов 540
АО МЕДТЕХНИКА (неРСТ), ОКВЭД , всего поверок 52369 в том числе у данного собственника 1 (0.990%), контрагентов 421
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2009
МПИ по поверкам - 1309 дн.
Приказы РСТ, где упоминается данный тип СИ
№1372 от 2020.08.12 ПРИКАЗ. об утверждении типов СИ 15 шт
№1930 от 2021.09.02 О внесении изменений в сведения об утвержденном типе средств измерений АИИС КУЭ ЕНЭС ПС 220 кВ Северная
Наличие аналогов СИ: Трансформаторы напряжения (CPB 245)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ABB Power Technologies AB"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15852-06 01.07.2011 |
Трансформаторы напряжения, CPA 72-550 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
8 лет | |
|
15853-06 01.07.2011 |
Трансформаторы напряжения, CPB 72-800 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
8 лет | |
|
32002-06 01.07.2011 |
Трансформаторы тока, IMB 72-800 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
8 лет | |
|
32003-06 01.07.2011 |
Трансформаторы напряжения, EMF 52-170 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
8 лет | |
|
51061-12 |
Трансформаторы напряжения, СРВ 123 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ |
8 лет |
|
51391-12 |
Трансформаторы напряжения, CPA 362 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ |
8 лет |
|
68549-17 |
Трансформаторы напряжения, CPB Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
68632-17 |
Трансформаторы тока, TPU 40.13 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
71813-18 |
Трансформаторы напряжения, CPB 123 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
74034-19 |
Трансформатор тока, IMB 362 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
74866-19 |
Трансформаторы напряжения, CPB 550 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
75527-19 |
Трансформаторы напряжения, CPB 550 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
76152-19 |
Трансформаторы тока, IMB 362 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
77650-20 |
Трансформаторы тока, IMB 123 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
78968-20 |
Трансформаторы напряжения, CPA 245 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
78966-20 |
Трансформаторы напряжения, CPB 245 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
78903-20 |
Трансформаторы напряжения, CPB 123 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
80241-20 |
Трансформаторы напряжения, CPB 550 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
81471-21 |
Трансформаторы тока, IMB Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
85047-22 |
Трансформаторы напряжения, CPB 245 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
86681-22 |
Трансформаторы напряжения, CPB 245 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
86728-22 |
Трансформаторы напряжения, CPB 123 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
88047-23 |
Трансформаторы напряжения, CPB Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
88248-23 |
Трансформаторы напряжения, CPB 123 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
90917-23 |
Трансформаторы напряжения, CPB Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
90918-23 |
Трансформаторы напряжения, CPB 123 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
93993-24 |
Трансформаторы напряжения, CPB 245 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
94961-25 |
Трансформаторы напряжения, CPB 123 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
Внимание!!!
Отчет очень тяжелый. Например, при выборе анализа собствнников от 100 поверок, построение может занять 3-4 часа.
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки для поиска потенциальных клиентов.
На первом этапе необходимо ограничить область поиска. Например, оставить только сосбтвенников СИ от 10 000 поверок, это значительно сократит время выполнения отчета.
В результате обработки данных будет сформирован файл csv в кодировке windows-1251, содержащий следующие сведения:
- Наименование собственника СИ
- Указание региона, где предположительно находится собственник СИ (в % указывается доля поверок по региону)
- Количество уникальных СИ у данного собственника
- Всего поверок
- Поверки по годам (2021 - н.в.) и среднее количество поверок в год
- Количество крупных поверителей (от 50 поверок), которые работают с данным собственником СИ
Инофрмация о каждом крупном поверителе в виде:
ФБУ САМАРСКИЙ ЦСМ (РСТ), ОКВЭД 71.12.6, всего поверок 802242 в том числе у данного собственника 97 (96.040%), контрагентов 6625
ООО ТЦ МИР (неРСТ), ОКВЭД 26.51, всего поверок 30671 в том числе у данного собственника 3 (2.970%), контрагентов 540
АО МЕДТЕХНИКА (неРСТ), ОКВЭД , всего поверок 52369 в том числе у данного собственника 1 (0.990%), контрагентов 421
Кто поверяет Трансформаторы напряжения (CPB 245)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Трансформаторы напряжения (CPB 245)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Лист № 2 Всего листов 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения CPB 245
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Фирма «ABB Power Technologies AB», ШвецияАдрес: SE-77180. Ludvika. Sweden
Заявитель
Общество с ограниченной ответственностью «Инженерный центр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-сайт: www.ackye.ru
E-mail: eaudit@ackye.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-caftr: www.rostest.ru
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, пропитанных синтетическим маслом и помещенных в фарфоровые покрышки. К выходу делителя подключено электромагнитное устройство, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для подгонки коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. На боковой части бака находится коробка вторичных выводов, крышка которой пломбируется для предотвращения несанкционированного доступа.
Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место пломбировки
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
Таблица 1 - Метрологические характеристики
|
Значение для заводских номеров | |
|
Наименование характеристики |
1HSE 8795826, 1HSE 8795832, 1HSE 8795841 |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
220/\3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 |
|
Номинальная частота £ном, Гц |
50 |
|
Класс точности основной вторичной обмотки |
0,2 |
|
Номинальная мощность основной вторичной обмотки, В^А |
150 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающие среды, °С |
от -45 до +40 |
