Номер по Госреестру СИ: 80241-20
80241-20 Трансформаторы напряжения
(CPB 550)
Назначение средства измерений:
Трансформаторы напряжения CPB 550 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

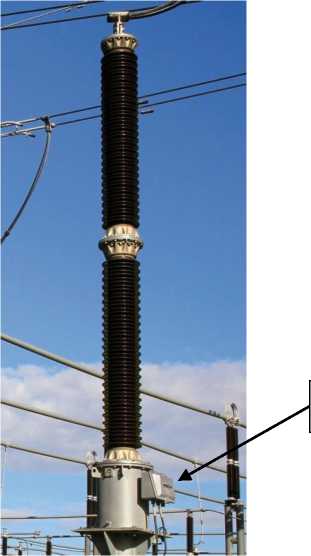

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения CPB 550ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного блока (ЭМБ). Емкостный делитель напряжения состоит из нескольких емкостных модулей, установленных один поверх другого, каждый из которых содержит необходимое число последовательно соединенных емкостных элементов с масляной изоляцией, помещенных в залитый синтетическим маслом изолятор из силиконовой резины. ЭМБ подключается к выходу делителя. ЭМБ состоит из сердечника, собранного из листов высококачественной электротехнической стали, и намотанной на него обмотки, изготовленной из медного провода с двухслойной эмалевой изоляцией. На боковой части корпуса ЭМБ находится коробка вторичных выводов, крышка которой пломбируется для предотвращения несанкционированного доступа.
Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место пломбировки
Рисунок 1 - Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение для заводских номеров |
1HSE 8795206, 1HSE 8795207, 1HSE 8795208, 1HSE 8795209, 1HSE 8795210, 1HSE 8795211 | |
Номинальное напряжение первичной обмотки Uih<>m, кВ |
500/\3 |
Номинальное напряжение вторичной обмотки и2ном, В |
100/\з |
Номинальная частота Гном, Гц |
50 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
Номинальная мощность основной вторичной обмотки, В^А |
10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -50 до +40 |
