Номер по Госреестру СИ: 85047-22
85047-22 Трансформаторы напряжения
(CPB 245)
Назначение средства измерений:
Трансформаторы напряжения CPB 245 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Лист № 3 Всего листов 3
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения CPB 245ГОСТ Р 8.746-2011 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ
Техническая документация изготовителя
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, пропитанных синтетическим маслом и помещенных в фарфоровые покрышки. К выходу делителя подключено электромагнитное устройство, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для подгонки коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. На боковой части бака находится коробка вторичных выводов, крышка которой пломбируется для предотвращения несанкционированного доступа.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения CPB 245 зав. № 8646964, 8646966, 8773464, 8773465, 8773466, 8773467, 8773468, 8773469, 1HSE 8795831, 1HSE 8795833, 1HSE 8795834
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового, либо цифро-буквенного обозначения.

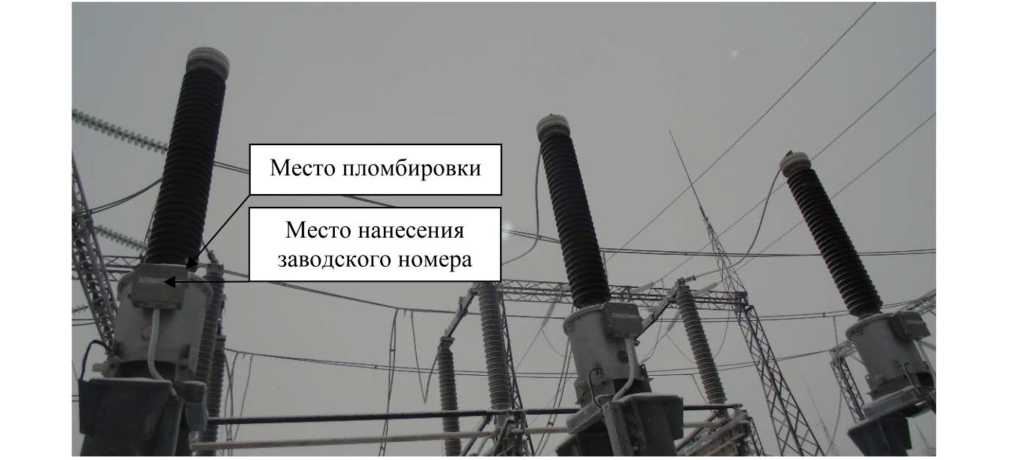

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Лист № 2
Всего листов 3
Место пломбировки
Место нанесения
заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Значение для заводских номеров | ||||
|
Наименование характеристики |
8646964, 8646966 |
8773464, 8773465, |
1HSE 8795831, | |
|
8773466, 8773467, |
1HSE 8795833, | |||
|
8773468, 8773469 |
1HSE 8795834 | |||
|
Номинальное напряжение первичной обмотки ихном, кВ |
220/\3 |
220/^3 |
220/^3 | |
|
Номинальное напряжение |
100/^3 |
100/^3 |
100/^3 | |
|
вторичной обмотки и2ном, В | ||||
|
Номинальная частота Гном, Гц |
50 |
50 |
50 | |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,5 |
0,5 |
0,2 |
0,5 |
|
Номинальная мощность основной вторичной обмотки, В^А |
250 |
200 |
150 |
270 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
