Номер по Госреестру СИ: 75527-19
75527-19 Трансформаторы напряжения
(CPB 550)
Назначение средства измерений:
Трансформаторы напряжения CPB 550 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Программное обеспечение
отсутствует.
Лист № 2 Всего листов 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Лист № 3 Всего листов 3
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения CPB 550
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Фирма «ABB Power Technologies AB», Швеция
Адрес: SE-77180. Ludvika. Sweden
Заявитель
Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4
Телефон: +7 (495) 620-08-38 Факс: +7 (495) 620-08-48 Web-сайт: www.ackye.ru E-mail: eaudit@ackye.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31 Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11 Факс: +7 (499) 124-99-96 Web-еайт: www.rostest.ru
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного блока (ЭМБ). Емкостный делитель напряжения состоит из нескольких емкостных модулей, установленных один поверх другого, каждый из которых содержит необходимое число последовательно соединенных емкостных элементов с масляной изоляцией, помещенных в залитый синтетическим маслом изолятор из силиконовой резины. ЭМБ подключается к выходу делителя и состоит из обмотки, изготовленной из медного провода с двухслойной эмалевой изоляцией, намотанного на сердечник, собранный из листов высококачественной электротехнической стали. На боковой части бака находится коробка вторичных выводов, крышка которой пломбируется для предотвращения несанкционированного доступа.

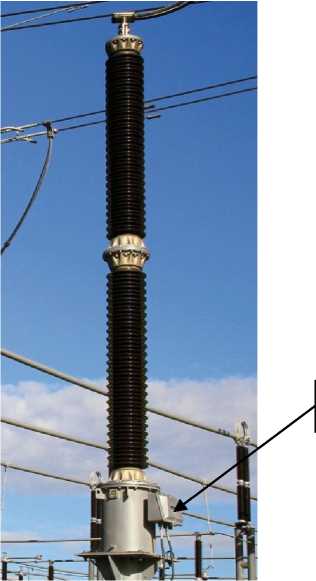

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место пломбировки
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |
1HSE 8772871, |
1HSE 8795203, | |
Заводской номер |
1HSE 8772878, |
1HSE 8795204, |
1HSE 8772883 |
1HSE 8795205 | |
Наибольшее рабочее напряжение, кВ |
550 |
550 |
Номинальное напряжение первичной обмотки и1ном, кВ |
500/^3 |
500/^3 |
Номинальное напряжение вторичной обмотки и2ном, В |
100/^3 |
100/^3 |
Номинальная частота £ном, Гц |
50 |
50 |
Класс точности основной вторичной обмотки |
0,2 |
0,2 |
Номинальная мощность основной вторичной обмотки, В^А |
170 |
10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -50 до +40 |
