Сведения о средстве измерений: 68632-17 Трансформаторы тока

Номер по Госреестру СИ: 68632-17
68632-17 Трансформаторы тока
(TPU 40.13)

Назначение средства измерений:
Трансформаторы тока TPU 40.13 (далее - трансформаторы тока) изготовлены в 2005 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.

сертификация программного обеспечения

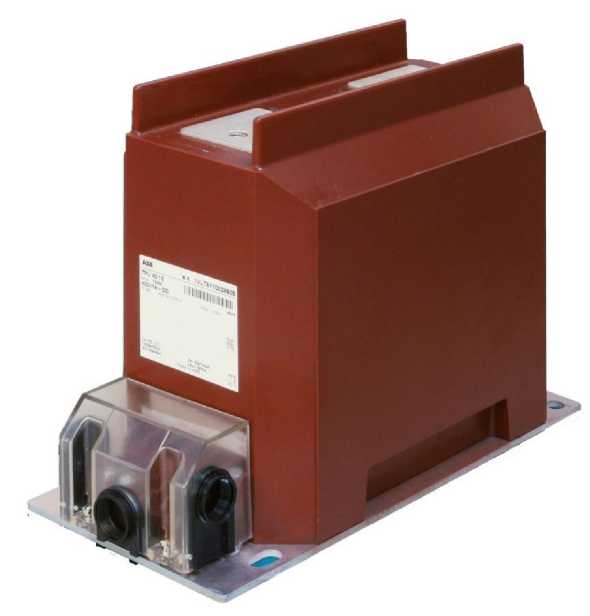

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 160309
ID в реестре СИ - 382709
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да

Модификации СИ

мод. TPU 40.13,

Производитель

Изготовитель - Фирма "ABB Power Technologies AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.

Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.

Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.

Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".

В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.

Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№1921 от 2017.09.12 Об утверждении типов средств измерений

Наличие аналогов СИ: Трансформаторы тока (TPU 40.13)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "ABB Power Technologies AB"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
15852-06
01.07.2011
Трансформаторы напряжения, CPA 72-550
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
8 лет
15853-06
01.07.2011
Трансформаторы напряжения, CPB 72-800
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
8 лет
32002-06
01.07.2011
Трансформаторы тока, IMB 72-800
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
8 лет
32003-06
01.07.2011
Трансформаторы напряжения, EMF 52-170
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
8 лет
51061-12

Трансформаторы напряжения, СРВ 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
8 лет
51391-12

Трансформаторы напряжения, CPA 362
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
8 лет
68549-17

Трансформаторы напряжения, CPB
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
4 года
68632-17

Трансформаторы тока, TPU 40.13
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
4 года
71813-18

Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
74034-19

Трансформатор тока, IMB 362
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
74866-19

Трансформаторы напряжения, CPB 550
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
75527-19

Трансформаторы напряжения, CPB 550
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
76152-19

Трансформаторы тока, IMB 362
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
77650-20

Трансформаторы тока, IMB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
78968-20

Трансформаторы напряжения, CPA 245
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
78966-20

Трансформаторы напряжения, CPB 245
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
78903-20

Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
80241-20

Трансформаторы напряжения, CPB 550
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
81471-21

Трансформаторы тока, IMB
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
85047-22

Трансформаторы напряжения, CPB 245
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
86681-22

Трансформаторы напряжения, CPB 245
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
86728-22

Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
88047-23

Трансформаторы напряжения, CPB
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
88248-23

Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
90917-23

Трансформаторы напряжения, CPB
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
90918-23

Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
93993-24

Трансформаторы напряжения, CPB 245
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года
94961-25

Трансформаторы напряжения, CPB 123
Фирма "ABB Power Technologies AB" (ШВЕЦИЯ )
ОТ
МП
4 года

Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (TPU 40.13)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЯРОСЛАВСКИЙ ЦСМ"
(RA.RU.311391)
РСТ
  • мод. TPU 40.13
  • 6 0 6 0 6 0 6

    Стоимость поверки Трансформаторы тока (TPU 40.13)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Ярославский ЦСМ
    Ярославская область
    7649 7649

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист паспорта трансформатора типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам тока TPU 40.13

    ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

    Поверка

    Поверка

    осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:

    • - трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

    • - приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

    • - магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.


    Изготовитель


    «ABB Power Technologies AB», Швеция
    Адрес: SEE-77180, Ludvika, Sweden
    Телефон (факс): +(46) 240-78-3711, +(46) 240-78-2702
    Web-сайт: http://www. abb.ru

    Заявитель

    Общество    с    ограниченной    ответственностью    «Инженерный    центр
    «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
    ИНН 7733157421
    Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4
    Телефон (факс): +7 (495) 620-08-38, +7 (495) 620-08-48
    Web-сайт: www.ackye.ru
    E-mail: eaudit@ackye.ru

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский проспект д.31
    Телефон: +7(495)544-00-00, +7(499)129-19-11 Факс: +7(499)124-99-96
    E-mail: info@rostest.ru

    Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из компаунда, обеспечивающего электрическую прочность изоляции и защиту обмоток, одновременно выполняющего функции корпуса и несущей конструкции. Первичная обмотка трансформаторов - многовитковая или одновитковая, выводы которой расположены на верхней поверхности трансформатора. Подключение токоведущих шин осуществляется к контактным выводам с помощью болтов. Трансформаторы могут быть установлены в любом положении и крепятся к конструкции четырьмя болтами.

    Общий вид трансформаторов тока приведен на рисунке 1.

    Внешний вид. Трансформаторы тока (TPU 40.13), http://oei-analitika.ru

    Рисунок 1 - Общий вид трансформаторов тока

    Программное обеспечение отсутствует.


    Таблица 2 -

    Наименование

    Обозначение

    Количество

    Трансформатор тока

    TPU 40.13

    21 шт.

    Паспорт TPU 40.13

    -

    21 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    1VLT5105037507, 1VLT5105037508,

    1VLT5105037509, 1VLT5105037511,

    1VLT5105037512, 1VLT5105037514,

    1VLT5105037515, 1VLT5105037517,

    1VLT5105037526,

    Заводской номер

    1VLT5105037518, 1VLT5105037606,

    1VLT5105037527,

    1VLT5105037608, 1VLT5105037609,

    1VLT5105037610, 1VLT5105037614,

    1VLT5105037615, 1VLT5105037616,

    1VLT5105037617, 1VLT5106016545

    1VLT5105037528

    Номинальное напряжение, кВ

    10

    10

    Наибольшее рабочее напряжение, кВ

    12

    12

    Номинальный первичный ток

    11ном., А

    200

    300

    Номинальный вторичный ток

    12ном., А

    5

    5

    Класс точности обмоток для измерений и учета

    0,5

    0,5

    Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8

    15

    15

    Номинальная частота £ном., Гц

    50

    50
