Номер по Госреестру СИ: 76152-19
76152-19 Трансформаторы тока
(IMB 362)
Назначение средства измерений:
Трансформаторы тока IMB 362 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Общие сведения
Дата публикации - 14.12.2021
Срок свидетельства -
Номер записи - 173406
ID в реестре СИ - 816430
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
IMB 362,
Производитель
Изготовитель - Фирма "ABB Power Technologies AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Бесплатный
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1402 дн.
Приказы РСТ, где упоминается данный тип СИ
№2138 от 2019.09.13 Об утверждении типов средств измерений
№1901 от 2024.08.15 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Трансформаторы тока (IMB 362)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "ABB Power Technologies AB"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15852-06 01.07.2011 |
Трансформаторы напряжения, CPA 72-550 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
8 лет | |
|
15853-06 01.07.2011 |
Трансформаторы напряжения, CPB 72-800 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
8 лет | |
|
32002-06 01.07.2011 |
Трансформаторы тока, IMB 72-800 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
8 лет | |
|
32003-06 01.07.2011 |
Трансформаторы напряжения, EMF 52-170 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
8 лет | |
|
51061-12 |
Трансформаторы напряжения, СРВ 123 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ |
8 лет |
|
51391-12 |
Трансформаторы напряжения, CPA 362 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ |
8 лет |
|
68549-17 |
Трансформаторы напряжения, CPB Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
68632-17 |
Трансформаторы тока, TPU 40.13 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
71813-18 |
Трансформаторы напряжения, CPB 123 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
74034-19 |
Трансформатор тока, IMB 362 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
74866-19 |
Трансформаторы напряжения, CPB 550 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
75527-19 |
Трансформаторы напряжения, CPB 550 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
76152-19 |
Трансформаторы тока, IMB 362 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
77650-20 |
Трансформаторы тока, IMB 123 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
78968-20 |
Трансформаторы напряжения, CPA 245 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
78966-20 |
Трансформаторы напряжения, CPB 245 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
78903-20 |
Трансформаторы напряжения, CPB 123 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
80241-20 |
Трансформаторы напряжения, CPB 550 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
81471-21 |
Трансформаторы тока, IMB Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
85047-22 |
Трансформаторы напряжения, CPB 245 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
86681-22 |
Трансформаторы напряжения, CPB 245 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
86728-22 |
Трансформаторы напряжения, CPB 123 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
88047-23 |
Трансформаторы напряжения, CPB Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
88248-23 |
Трансформаторы напряжения, CPB 123 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
90917-23 |
Трансформаторы напряжения, CPB Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
90918-23 |
Трансформаторы напряжения, CPB 123 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
93993-24 |
Трансформаторы напряжения, CPB 245 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
94961-25 |
Трансформаторы напряжения, CPB 123 Фирма "ABB Power Technologies AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Трансформаторы тока (IMB 362)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 3 | 0 | 3 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы тока (IMB 362)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.Лист № 2 Всего листов 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока IMB 362
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Лист № 3 Всего листов 3
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Фирма "ABB Power Technologies AB", Швеция
Адрес: SE-77180, Ludvika, Sweden
Заявитель
Общество с ограниченной ответственностью «Инженерный центр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38 Факс: +7 (495) 620-08-48 Web-cafrr: www.ackye.ru
E-mail: eaudit@ackye.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11 Факс: +7 (499) 124-99-96 Web-cafrr: www.rostest.ru
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой основание в виде алюминиевого бака с сердечниками вторичной обмотки и полимерный изолятор, смонтированный сверху бака. Выводы первичной обмотки расположены в верхней части трансформаторов тока. Выводы вторичной обмотки расположены в коробке выводов на корпусе бака трансформаторов тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

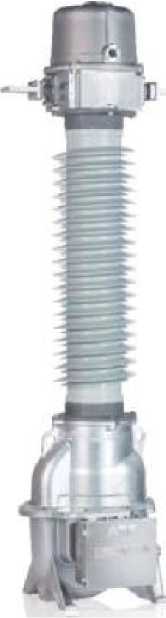

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Рисунок 1 - Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Программное обеспечение отсутствует.
Лист № 2 Всего листов 3
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
330 |
|
Номинальный первичный ток 11нОм, А |
2000 |
|
Номинальный вторичный ток 12ном, А |
1 |
|
Номинальная частота £ном, Гц |
50 |
|
Класс точности вторичной обмотки для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\А |
30 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +40 |
