Принцип действия анализаторов настраиваемых диодных лазерных TDLS8000 -фотометрический, основанный на поглощении молекулами определяемого вещества инфракрасного (ИК) излучения в области спектра, характерной для данного вещества. Источник ИК излучения - диодный лазер. При выпуске из производства анализатор настраивают на длину волны, соответствующую определяемому компоненту. Монохроматический поток излучения от источника проходит через анализируемую газовую среду и поступает через фокусирующие линзы в блок управления датчиком, в котором фотометрический детектор регистрирует его интенсивность. Сигнал детектора зависит от содержания определяемого вещества в анализируемой среде.

Конструктивно анализатор состоит из блока лазера (LU) с дисплеем и установочным фланцем и блока управления датчиком (SCU) с дисплеем и установочным фланцем. Блок лазера и блок управления датчиком соединятся внешним кабелем. Опционально для управления анализатором может быть применен электронный блок ЧМИ YH8000 (человеко-машинный интерфейс), который может быть установлен по месту непосредственно на блок управления датчиком или удаленно с подключением до 4 анализаторов. Управление работой приборов, настройка рабочих параметров, обработка результатов измерений, включая их коррекцию по температуре и давлению измеряемой среды, регистрация результатов, вывод сервисной информации и т.д. осуществляется либо в автономном режиме с помощью ЧМИ YH8000, либо посредством внешнего компьютера (на расстоянии до 100 м). В стандартной конфигурации прибора также осуществляется цифровая передача данных по протоколу MODBUS TCP (Ethernet) и посредством HART (наложенного на аналоговый выход). Также предусмотрены входные сигналы 4-20 мА от внешних датчиков температуры и давления (для обеспечения компенсации по температуре и давлению) и цифровой вход.

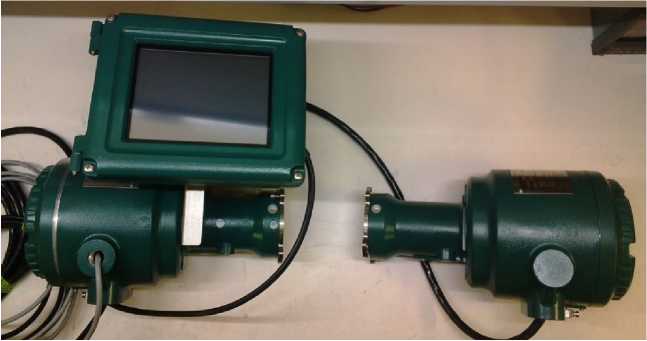

Фотографии внешнего вида приведены на рис. 1 - 2. Пломбирование анализаторов настраиваемых диодных лазерных TDLS8000 не предусмотрено.

Анализаторы настраиваемые диодные лазерные TDLS8000 выпускаются в модификациях, отличающихся индивидуальной заводской настройкой в зависимости от определяемого компонента, диапазона измерений и назначения (общего или взрывзащищенного), а также комплектацией и дополнительными опциями.

Обозначение модификаций имеет вид «TDLS8000-AA-BB-CC-DD-E-N/R», где буквенные суффикс-коды обозначают:

-AA - исполнение (общее или взрывозащищенное):

- GQ, GR - общее исполнение;

- Q1, R1 - взрывозащищенное исполнение (тип корпуса для зоны 1);

- Q2, R2 - взрывозащищенное исполнение (тип корпуса для зоны 2);

- BB - определяемое вещество:

Х1 - O2, температура не выше +600°C;

Х2 - O2, температура не выше +1500 °C;

С1 - СО (%), температура не выше +500 °C;

C2- CO (млн^-1), температура не выше +500°C;

С3 - СО (млн^-1), температура не выше +1500 °C;

С4 - СО (млн^-1) и СН4, температура не выше +1500 °C;

А1 - NH3 , температура не выше +450°C;

S1 - H2S;

Н1 - Н2О (млн^-1 ) (неуглеводородный фон);

Н3 - Н2О (млн^-1 ) (углеводородный фон);

H4 - Н2О (%), температура не выше +500 ^оС;

D1 - CO2, температура не выше +100 ^оС;

D5 - CO2 (расширенный диапазон), температура не выше +150 ^оС;

L1 - HCl, температура не выше +500 ^оС;

Параметры других суффикс-кодов обозначают тип аксессуаров оптики, тип интерфейса и другие опции, не влияющие на метрологические характеристики.

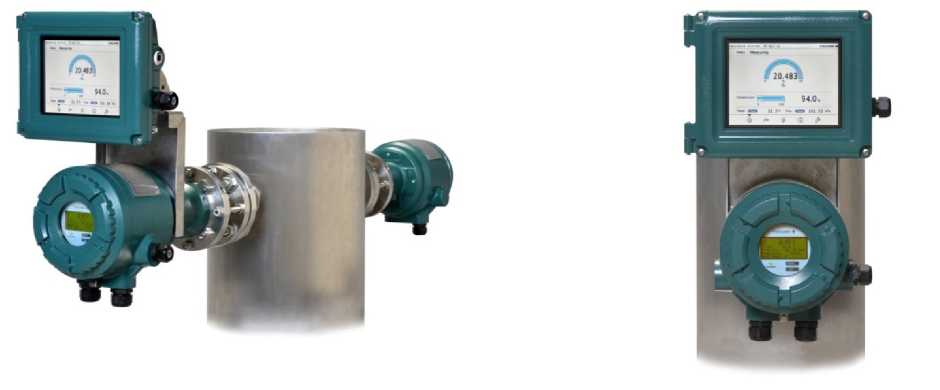

Рисунок 1 - Общий вид анализаторов настраиваемых диодных лазерных TDLS8000 с электронным блоком ЧМИ YH8000

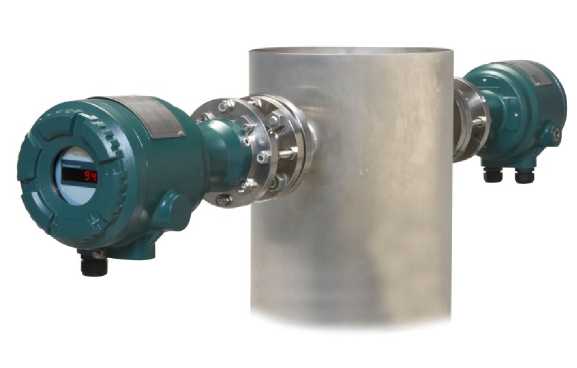

Рисунок 2 - Общий вид анализаторов настраиваемых диодных лазерных TDLS8000 (без электронного блока ЧМИ YH8000

Таблица 5

Знак утверждения типа наносится на металлический шильдик, который находится на поверхности корпуса блока управления датчиком и на титульный лист руководства по эксплуатации типографским способом.

Метрологические характеристики анализаторов настраиваемых диодных лазерных TDLS8000 приведены в таблицах 2 и 3.

Таблица 2

Таблица 3

Основные технические характеристики приведены в таблице 4

Таблица 4

Комплектность средства измерений

Таблица 5
