Номер по Госреестру СИ: 52592-13
52592-13 Измерители мощности - анализаторы электроэнергии
(PZ4000, WT1800, WT3000)
Назначение средства измерений:
Измерители мощности - анализаторы электроэнергии PZ4000, WT1800, WT3000 предназначены для:
- измерения напряжения постоянного и переменного тока;
- измерения силы постоянного и переменного тока;
- измерения частоты переменного тока;
- измерения мощности постоянного тока;
- измерения активной, реактивной и кажущейся мощности переменного тока;
- измерения коэффициента мощности;
- измерения разности фаз;
- измерения электрической энергии постоянного тока;
- измерения электрической энергии переменного тока (суммарной, активной, реактивной).

Внешний вид.
Измерители мощности - анализаторы электроэнергии
Рисунок № 1

Внешний вид.
Измерители мощности - анализаторы электроэнергии
Рисунок № 2
Программное обеспечение
Управление режимами работы и настройками измерителей осуществляется с помощью внутреннего программного обеспечения, которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений. Идентификационные данные программного обеспечения анализаторов мощности представлены в таблице 1.
Таблица 1 - Идентификационные данные п |
рограммного обеспечения анализаторов мощности. | |||
Наименование ПО |
Наименование программного модуля(идентификационное наименование ПО) |
Номер версии ПО |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
ПО для анализаторов качества электроэнергии PZ4000 |
pz4000.bin |
Версия 2.08 |
— |
— |
ПО для анализаторов качества электроэнергии WT1800 |
wt1800.ymi |
Версия 1.01 |
— |
— |
ПО для анализаторов качества электроэнергии WT1800 |
wt3000.bin |
Версия 5.03 |
— |
— |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорта типографским способом и на лицевую панель корпуса измерителя в виде наклейки со стойким к истиранию покрытием.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений с помощью измерителей мощности-анализаторов качества электроэнергии PZ4000, WT1800, WT3000 указаны в документе: «Измерители мощности-анализаторы электроэнергии PZ4000, WT1800, WT3000. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям мощности - анализаторам электроэнергии PZ4000, WT1800, WT3000- ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1х 10-16 - 30 А».
-
- ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
-
- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
-
- МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 *10-8 до 25 А в диапазоне частот 20 - 1 *106 Гц».
-
- МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1 /10-2 - 3*109 Гц».
-
- Техническая документация фирмы Yokogawa Electric Corporation (Япония).
Поверка
Поверкаосуществляется по документу МП-354/447-2012 «Измерители мощности-анализаторы электроэнергии PZ4000, WT1800, WT3000», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 20 сентября 2012 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
Калибратор многофункциональный Fluke 5720A с усилителем 5725А (Госреестр № 30447-05);
Калибратор универсальный Fluke 5520A с функцией PQ (Госреестр № 29282-05);
Установка автоматическая многофункциональная для поверки счетчиков электрической энергии SJJ-1 (Госреестр № 37404-08).
Изготовитель
Фирма Yokogawa Electric Corporation, Япония
2-9-32, Nakacho, Musashino-shi, Tokyo, 180-8750, Japan
Phone: 81-422-52-6313
info@ru.yokogawa.com, www.yokogawa.ru
Заявитель
Общество с ограниченной ответственностью научно-технический центр «ЭРПА» Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 8/9 http://www.erpa@erpa.ru
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
117418, г. Москва, Нахимовский проспект, д. 31
Тел. (495) 544-00-00
http://www.rostest.ru
Измерители мощности - анализаторы электроэнергии PZ4000, WT1800, WT3000 (далее - измерители), представляют собой портативные электрические цифровые измерительные приборы. На задней панели приборов расположены гнезда для подключения соединительных проводов. На лицевой панели расположены: жидкокристаллический цифровой дисплей, переключатель режимов работы и клавиши управления функциями измерителей, которые позволяют изменять настройки режимов, запускать измерения, а также управлять чтением результатов измерений и вычислений.
Принцип работы измерителей заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
Измерители поставляются с двумя моделями модулей измерения мощности, которые отличаются друг от друга пределами измерений электрического тока. Фотографии общего вида измерителей приведены на рисунке 1.

PZ4000
WT1800
WT3000

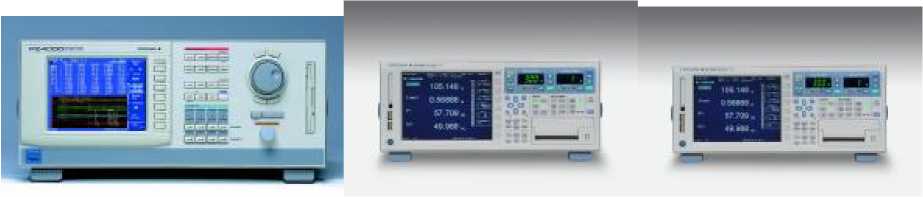

Рисунок 1 - Фотографии общего вида измерителей мощности - анализаторов электроэнергии.

МЕСТО ПЛОМБИРОВКИ
й
■ -----------
МЕСТО ПЛОМБИРОВКИ ^ЁСТ0 ПЛО^ВИрОв|(И
PZ4000
WT1800
WT3000

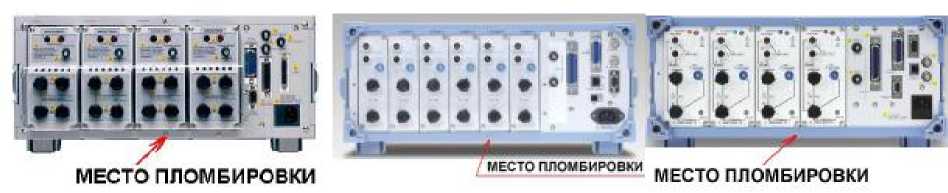

Рисунок 2 - Схема пломбировки от несанкционированного доступа.
л-а |
—__L - |
- J « | |
*• • • |
*• *• 1ги w И |
f* •• к» -Ч |
м hi |
* ' * » « |
* * « t t * • • • |
■ « О * |
»1 *я |
• • |
• • • |
е |
Таблица 14 - Комплект поставки измерителей мощности - анализаторов электроэнергии PZ4000, WT1800, WT3000
Наименование |
Количество |
Комплект поставки PZ4000 | |
Измеритель мощности - анализатор электроэнергии PZ4000 |
1 шт. |
Шнур питания |
1 шт. |
Запасной предохранитель |
1 шт. |
Защитная панель |
4 шт. |
Защитная крышка токового входа |
1 шт. |
Винты |
20 шт. |
Резиновая ножка |
2 компл. |
Руководство по эксплуатации |
1 шт. |
Руководство пользователя для интерфейса связи |
1 шт. |
Методика поверки |
1 шт. |
Комплект поставки PW1800 | |
Измеритель мощности - анализатор электроэнергии PW1800 |
1 шт. |
Кабель питания |
1 шт. |
Комплект безопасных переходников для клемм |
1 шт. |
Защитная крышка токового входа |
1 шт. |
Резиновая ножка |
1 компл. |
Руководство по эксплуатации |
1 шт. |
Методика поверки |
1 шт. |
Комплект поставки PW3000 | |
Измеритель мощности - анализатор электроэнергии PW3000 |
1 шт. |
Шнур питания |
1 шт. |
Предохранитель |
1 шт. |
Набор адаптеров для безопасных клемм |
1 шт. |
Защитная крышка токового входа |
1 шт. |
Резиновая ножка |
2 компл. |
Руководство по эксплуатации |
1 шт. |
Руководство пользователя для интерфейса связи |
1 шт. |
Руководство пользователя расширенных функций |
1 шт. |
Методика поверки |
1 шт. |
Основные метрологические и технические характеристики измерителей мощности - анализаторов электроэнергии представлены в таблицах 2 - 16.
Таблица 2 - Диапазоны измерений и пределы основных допустимых погрешностей измерителей мощности-анализаторов электроэнергии на постоянном и переменном токе.
Функция измерителей |
PZ4000 |
WT1800 |
WT3000 |
Измерение напряжения постоянного и переменного тока |
от 0 В до 30 В от 30 В до 60 В от 60 В до 120 В от 120 В до 200 В от 200 В до 300 В от 300 В до 600 В от 600 В до 1000 В |
от 0 В до 1,5 В от 1,5 В до 3 В от 3 В до 6 В от 6 В до 10 В от 10 В до 15 В от 15 В до 30 В от 30 В до 60 В от 60 В до 100 В от 100 В до 150 В от 150 В до 300 В от 300 В до 600 В от 600 В до 1000 В |
от 0 В до 3 В от 3 В до 15 В от 15 В до 30 В от 30 В до 60 В от 60 В до 100 В от 100 В до 150 В от 150 В до 300 В от 300 В до 600 В от 600 В до 1000 В |
Функция измерителей |
PZ4000 |
WT1800 |
WT3000 |
Измерение постоянного и переменного тока (вход датчика тока) |
от 0 мВ до 100 мВ от 100 мВ до 200 мВ от 200 мВ до 400 мВ от 400 мВ до 1000 мВ |
от 0 мВ до 50 мВ от 50 мВ до 100 мВ от 100 мВ до 200 мВ от 200 мВ до 500 мВ от 500 мВ до 1 В от 1 В до 2 В от 2 В до 5 В от 5 В до 10 В |
от 0 мВ до 50 мВ от 50 мВ до 100 мВ от 100 мВ до 200 мВ от 200 мВ до 500 мВ от 500 мВ до 1 В от 1 В до 2 В от 2 В до 5 В от 5 В до 10 В |
Измерение постоянного и переменного тока (прямой вход 5А) (для моделей 253751 и 253752) |
от 0 А до 0,1 А от 0,1 А до 0,2 А от 0,2 А до 0,4 А от 0,4 до 1А от 1 А до 2 А от 2 А до 4 А от 4 А до 7А | ||
Измерение постоянного и переменного тока (прямой вход 20 А) (только для модели 253752) |
от 0 А до 1 А от 1 А до 2 А от 2 А до 4 А от 4 до 10А от 10 А до 20 А от 20 А до 30 А | ||
Измерение постоянного и переменного тока (входные элементы 5 А) |
от 0 до 10 мА от 10 мА до 20 мА от 20 мА до 50 мА от 50 мА до 100 мА от 100 мА до 200 мА от 200 мА до 500 мА от 500 мА до 1 А от 1 А до 2 А от 2 А до 5 А | ||
Измерение постоянного и переменного тока (входные элементы 50 А) |
от 0 А до 1 А от 1 А до 2 А от 2 А до 5 А от 5 А до 10 А от 10 А до 20 А от 20 А до 50 А | ||
Измерение постоянного и переменного тока (входные элементы 2 А) |
от 0 мА до 5 мА от 5 мВ до 10 мА от 10 мА до 20 мА от 20 мА до 50 мА от 50 мА до 100 мА от 100 мА до 200 мА от 200 мА до 500 мА от 500 мА до 1 А от 1 А до 2 А | ||
Измерение постоянного и переменного тока (входные элементы 30 А) |
от 0 до 500 мА от 500 мА до 1 А от 1 А до 2 А от 2 А до 5 А от 5 А до 10 А от 10 А до 20 А от 20 А до 30 А |
Функция измерителей |
PZ4000 |
WT1800 |
WT3000 |
Пределы основной допустимой погрешности измерения напряжения постоянного тока |
± (240-3 • иизм + 1,540-3 идиап) |
± (7Л10-4^и3м + 1-10’3-идиап) |
± (7Л10-4^изм + 540-^идиШ) |
Пределы основной допустимой погрешности измерения силы постоянного тока |
±(2-10-3-11ИМ+1Д10-'•I ) диап |
± (7Д10-44изм + М0Л1диап) |
± (7,540-Мизм + 5*10"4*1дИап) |
Пределы основной допустимой погрешности измерения мощности постоянного тока |
± (240-3ТГОм + 1,540-3^ P ) диап |
± (7,540-4^Ризм + Г10Ч’.,:) |
± (7Д10-4^Ризм + -104’ |
Примечания:
UU3M - измеренное значение напряжения постоянного тока;
1изм - измеренное значение силы постоянного тока;
Ризм - измеренное значение мощности постоянного тока;
идиап - диапазон измерений напряжения постоянного тока;
1диап - диапазон измерений силы постоянного тока;
Рдиап - диапазон измерений мощности постоянного тока.
Первый член выражения для вычисления погрешности удваивается, когда входной сигнал является сигналом постоянного тока и находится между -100 и -55 % или от 55 до 100 % от диапазона измерения (только для PZ4000).
Таблица 3 - Пределы основных допустимых погрешностей измерителей мощности-
анализаторов электроэнергии в режиме измерения напряжения переменного тока
Частота |
Предел основной допустимой погрешности измерений | ||
PZ4000 |
PW1800 |
PW3000 | |
0,1 Гц < f < 10 Гц |
± (2-10-3-иизм + 1,5-10-3-идиап) |
± (1,5-10-3-иизм + 2-10-3-идиап) | |
0,1 Гц < f < 30 Гц |
± (1,5-10-3-иизм + 2-10-3-идиап) | ||
30 Гц < f < 45 Гц |
± (4,5-10-4-иизм + 5-10-4-идиап) | ||
10 Гц < f < 45 Гц |
± (2-10-3-иизм + 0,75-10-3-идиап) |
± (1,5-10-3-иизм + Г10-3-идиап) | |
45 Гц < f < 66 Гц |
± (1,5-10-3-иизм + 5-10-4-идиап) |
± (1,5-10-4-иизм + 3-10-4-идиап) | |
66 Гц < f < 1 кГц |
± (1-10-3-иизм + Г10-3-идтп) |
± (4,5-10-4-иизм + 5-10-4-идиап) | |
45 Гц < f < 1 кГц |
± (1-10-3-иизм + 0,75-10-3-идиап) | ||
1 кГц < f < 50 кГц |
± (4,5-10-3-иизм + 1'10-3-идиап) | ||
1 кГц < f < 10 кГц |
± (1-10-3-иизм + 0,75-10-3-идиап) |
± (1,5-10-3-иизм + 5-10-4-идиап) | |
10 кГц < f < 50 кГц |
± (2-10-3-иизм + 1,5-10-3-идиап) |
± (4,5-10-3-иизм + 1'10-3-идиап) | |
50 кГц < f < 100 кГц |
± (6-10-3-иизм + 3-10-3-идиап) |
± (9-10-2-иизм + 2-10-3-идиап) |
± (1,8-10-4-иизм + 2-10-3-идиап) |
100 кГц < f < 500 кГц |
± ((9-10-3^!)10-2-иизм + 5-10-3- идиап) |
± ((1,35-10-2-:010-2-иизм + 5-10 3- U ) ^диап/ | |
100 кГц < f < 200 кГц |
± (6-10-3-иизм+3-10-3-идиап) | ||
200 кГц < f < 400 кГц |
± (1-10-2-иизм+3'10-3 идиап) | ||
400 кГц < f < 500 кГц |
± ((0,1 + 0,006-Щ0-2-иизм+ 3-10-3-идиап) | ||
500 кГц < f < 1 МГц |
± ((0,1 + 0,006-Щ0-2-иизм+ 3-10-2-идиап) |
± ((2,2-10-2-(f - 8)) 1,5-10- 2-ишм + 1'10-2-идиап) |
± ((2,2-10-2-(f-7)) 1,5-10-2-иизм + 1'10-2-идиап) |
1 МГц < f < 2 МГц |
± ((0,1 + 0,006-Щ0-2-иизм+ 3-10-2-идиап) |
Примечания:
иизм - измеренное значение напряжения переменного тока;
идиап - диапазон измерений напряжения переменного тока, выбираемый из ряда (пиковые значения)
для PZ4000: 30 В, 60 В, 120 В, 200 В, 300 В, 600 В, 1200 В, 2000 В;
для PW1800: 1,5 В, 3 В, 6 В, 10 В, 15 В, 30 В, 60 В, 100 В, 150 В, 300 В, 600 В, 1000 В;
для PW3000: 15 В, 30 В, 60 В, 100 В, 150 В, 300 В, 600 В и 1000 В;
f - частота, кГц.
Первый член выражения для вычисления погрешности удваивается, когда входной сигнал является синусоидальным и его действующее значение находится между 55 и 70 % от диапазона измерения (только для PZ4000).
Таблица 4 - Пределы основных допустимых погрешностей измерителей мощности-
анализаторов электроэнергии в режиме измерения силы переменного тока
Частота |
Предел основной допустимой погрешности измерений | ||
PZ4000 |
PW1800 |
PW3000 | |
0,1 Гц < f < 10 Гц |
± (240-Чзм+1Л10-Чиап) |
± (1Д10-Чизм + 2^10-3^1диап) | |
0,1 Гц < f < 30 Гц |
± (1Л10-Чзм + 2^10-3^1диап) | ||
30 Гц < f < 45 Гц |
± (4,540-4^изм + 5^10-4^1диап) | ||
10 Гц < f < 45 Гц |
± (240-34изм+0,7540- ) ^диап/ |
± (1,540-Чзм + 1^10-3^1диап) | |
45 Гц < f < 66 Гц |
± (1,540-Чзм + 5^10-4^1диап) |
± (1,540-Чзм + 3^10-4^1диап) для входа 2 А в диап. От 5 до 200 мА ± (4,540-4^изм + 5^10-4^1диап) | |
66 Гц < f < 1 кГц |
± (1,5-10-Чизм + 1^10-3^1диап) для входа 50 А ± (340-Чзм + Г10-3^1диап) |
± (4,540-4^изм + 5^10-4^1диап) | |
45 Гц < f < 1 кГц |
± (Г10-Чизм+ 0,7540 ) ^диап/ | ||
1 кГц < f < 50 кГц |
± (4,5^10-3^1изм + Г10-3^1диап) для внешнего датчика тока ди-ап. 50 мВ, 100 мВ, 200 мВ ± (7,540-МШм + Г10-3^1диап) для входа 50 А ± ((0,1-f + 0,2) -1,5-10-2-IroM + М0Л1диап) | ||
1 кГц < f < 10 кГц |
± (Г10-Чизм+ 0,7540) ^диап/ |
± (1,540-Чзм + 5^10-4^1диап) | |
10 кГц < f < 50 кГц |
± (240-:Чзм + 1,540 ) ^диап/ |
± (4,540-Мизм + Г10-3^1диап) | |
50 кГц < f < 100 кГц |
± (640-Мизм + 3^10-3^1диап) |
± (940-Чизм + 2^10-3^1диап) для входа 50 А ± ((0,1-f + 0,2у1,540-Мизм + М0Л1диап) |
± (1,840-Чзм + 2^10-3^1диап) |
100 кГц < f < 500 кГц |
± ((1,3540-2^10-<1изм + 5^10-3^1диап) | ||
100 кГц < f < 200 кГц |
± (640-Мизм + 3^10-3^1диап) |
± ((7,2540-2f - 0,125)^1,5^10-2 1изм + 5 10 1диап) для входа 50 А ± ((5^10-2 + 5) • 1,5-10-2-IroM + 5^10-3^1диап) | |
200 кГц < f < 500 кГц |
±((7,2540-2^ f - 0,125)^1,5^10-2 1изм +5 10 1диап) | ||
200 кГц < f < 400 кГц |
± (Г10-Чизм + 3^10-3 1диап) | ||
400 кГц < f < 500 кГц |
± ((0,1 + 0,006^10-Чизм + 3^10-3^1диап) | ||
500 кГц < f < 1 МГц |
± ((0,1 + 0,006^10-Чизм + 3^10-2^1диап) |
± ((2,2-10-2-f - 8) 1Д10-Чзм + 1^10-2^1диап) |
± ((2,2-10-2-f - 7) 1,540-2^I + 1-10-2-I ) Аизм А ААдиап/ |
1 МГц < f < 2 МГц |
± ((0,1 + 0,006^10-:Чзм + 3^10-2^1диап) |
Примечания:
1изм - измеренное значение силы переменного тока;
1диап - диапазон измерений силы переменного тока, выбираемый из ряда (пиковые значения) для:
PZ4000: 0,1 А, 0,2 А, 0,4 А, 1 А, 2 А, 4 А, 10 А для входа 5А, выбираемый из ряда (пиковые значения);
1 А, 2 А, 4 А, 10 А, 20 А, 40 А, 100 А для входа 20 А и выбираемый из ряда (пиковые значения)
100 мВ, 200 мВ, 400 мВ, 1000 мВ для датчика тока.
PW1800 для входа 50 А: 1 A, 2 A, 5 A, 10 A, 20 A, 50 A;
для входа 5А: 10 мА, 20 мА, 50 мА, 100 мА, 200 мА, 500 мА, 1 A, 2 A, 5 A;
для датчика тока: 50 мВ, 100 мВ, 200 мВ, 500 мВ, 1 В, 2 В, 5 В, 10 В.
PW3000 для входа 2 А: 5 мА, 10 мА, 20 мА, 50 мА, 100 мА, 200 мА, 500 мА, 1 А, 2 A; для входа 30 А: 500 мА, 1 A, 2 A, 5 A, 10 A, 20 A, 30 A;
для датчика тока: 50 мВ, 100 мВ, 200 мВ, 500 мВ, 1 В, 2 В, 5 В, 10 В; f - частота, кГц.
Первый член выражения для вычисления погрешности удваивается, когда входной сигнал является синусоидальным и его действующее значение находится между 55 и 70 % от диапазона измерения (только для PZ4000).
Таблица 5 - Пределы основных допустимых погрешностей измерителей мощности-
анализаторов электроэнергии в режиме измерения мощности постоянного тока
Функция измерителей |
Предел основной допустимой погрешности измерений | ||
PZ4000 |
PW1800 |
PW3000 | |
Измерение мощности постоянного тока |
± (240’3 Ризм + 1Л10-3^диап) |
± (7,5^10-4 Ризм + 1^10-3^Рдиап) |
вход 30 A ± (7,540^ Ризм + 1^10-3^Рдиап) вход 2 А ± (7,540^ Ризм + 1^10-3^Рдиап) |
Примечания:
Ризм - измеренное значение мощности постоянного тока;
Рдиап - диапазон измерений мощности постоянного тока.
Первый член выражения для вычисления погрешности удваивается, когда входной сигнал является сигналом постоянного тока и находится между -100 и -55% или от 55 до 100% от диапазона измерения (только для PZ4000).
Таблица 6 - Пределы основных допустимых погрешностей измерителей мощности - анализаторов электроэнергии в режиме измерения активной мощности переменного тока
Частота |
Предел основной допустимой погрешности измерений | ||
PZ4000 |
PW1800 |
PW3000 | |
0,1 Гц < f < 10 Гц |
± (240-3^Ризм + 7,5^10-4^Рдиап) |
± (4,540-3Тизм + 2^10-3^Рдиап) | |
0,1 Гц < f < 30 Гц |
± (340ЛРизм + 3^10-3^Рдиал) | ||
30 Гц < f < 45 Гц |
± (7,540-4^Ризм + 540-4^РдиаП) | ||
10 Гц < f < 45 Гц |
± (2-10’3-Ргом + 3,7540- Хиап) |
± (1Д10-3Тизм + 2^10-3^Рдиап) | |
45 Гц < f < 66 Гц |
± (1Л10-^Ризм + 7,5^10-4^Рдиап) |
± (340-^Ризм + 440-4Тдиап) для входа 2 А в диап. от 5 до 200 мА ± (7,540-4^Ризм + 5^10-4^Рдиап) | |
66 Гц < f < 1 кГц |
± (340^Ризм + 1^10-3^Рдиап) |
± (7,540-4^Ризм + 5^10-4^Рдиап) | |
45 Гц < f < 1 кГц |
± (Г10-3^Ризм + 3,7540- ^Рдиап) | ||
1 кГц < f < 50 кГц |
± (4,540-3Тизм + 2^10-3^Рдиап) диап. ток. датчика 50 мВ, 100 мВ, 200 мВ ± (7,540-3Тизм + 2^10-3^Рдиап) для входа 50 A ± ((0,1-f + 0,2>10-3 Ризм + 240-3^ Ризм) |
Частота |
Предел основной допустимой погрешности измерений | ||
PZ4000 |
PW1800 |
PW3000 | |
1 кГц<f< 10 кГц |
± (Г10-^РИзм + б-Ю^-Рдиал) |
± (2.25'10 Рр..... + 1'10-3'Рдиап) | |
10 кГц < f < 50 кГц |
± (240-^Ризм + 7,5^10-4^Рдиап) |
± (4,5'10-3'Ризм + 2'10-3'Рдиап) | |
50 кГц < f < 100 кГц |
± (б40-^Ризм + 1,5^10-3^Рдиап) |
± (1Л10-2Тизм + 340<Рдиап) для входа 50 А ± ((0,3-f - 9,5)4,540-^РШм + 3'10-'•Рдиап) |
± (0,014'Г)40ЛРизм + 3'10-3' Рдиап) диап |
100 кГц < f < 500 кГц |
± (0,012'Г)'10-2'Ризм + 1'10-2' Рдиап) | ||
100 кГц < f < 200 кГц |
± (1Л10-2ТШм + 2,25'10- 3'Рдиап) |
± ((1,05^10-<f - 0,25)'1,5'10-2 •Ризм + ГЮ 2^Рдиап) для входа 50 А ± ((9^10-2f + 11)4,5402Ризм + 1'10-2'Рдиап) | |
200 кГц < f < 500 кГц |
± ((1,05'10-2' f - 0,25>1,5^10-2 •Ризм + 1'10 2^Рдиап) | ||
200 кГц < f < 400 кГц |
± (1Л10-2Тизм + 2,25'10- 3'Рдиап) | ||
400 кГц < f < 500 кГц |
± ((0,1 + 0,009^:£)10-2Тизм + 2,2540-Хиап) | ||
500 кГц < f < 1 МГц |
± ((0,1 + 0,009^10-2Тизм + 2,2540-2Тдтп) |
± ((4,840-24 - 20) 1,540-2Тизм + 2'10-2'Рдиап) |
± ((4,8'10-2'f - 19) 1,5'10-2'Ризм + 2'10-2'Рдиап) |
Примечания:
Ризм - измеренное значение активной мощности переменного тока;
Рдиап - диапазон измерений активной мощности переменного тока; f - частота, кГц.
Первый член выражения для вычисления погрешности удваивается, когда входной сигнал является синусоидальным и его действующее значение находится между 55 и 70 % от диапазона измерения (только для PZ4000).
Таблица 7 - Пределы основных допустимых погрешностей измерителей мощности-анализаторов электроэнергии в режиме измерения реактивной мощности переменного тока
Частота |
Предел основной допустимой погрешности измерений | ||
PZ4000 |
PW1800 |
PW3000 | |
0,1 Гц < f < 10 Гц |
± (4'10-3^изм + 3'10-3^диап) + Л |
± (3'10-3^изм + 4'10-3^диап) + Л | |
0,1 Гц < f < 30 Гц |
± (3'10-3^изм + 4'10-3' Qдиап) + Л | ||
30 Гц < f < 45 Гц |
± (9'10-4^изм + 1'10-3' Qдиап) + Л | ||
10 Гц < f < 45 Гц |
± (4'10-3^изм+ 1,5'10- 3^диап)+Л |
± (340-3^изм + 2-10’3^иап) + Л | |
45 Гц < f < бб Гц |
± (З'10-3'^ + Г10’3'Рдиап) + Л |
± (9'10-4^изм + 1'10-3' Qдиап) + Л | |
бб Гц < f < 1 кГц |
± (б'10 3^изм + 2'10 ^диал) + Л |
± (9'10-4^изм + 1'10-3' Одиап) + Л | |
45 Гц < f < 1 кГц |
± (240-3^изм+ 1,5'10- 3^диап)+Л | ||
1 кГц < f < 50 кГц |
±((0,14+0,2) •3'10-2^изм+2'10- 3^диап)+Л | ||
1 кГц < f < 10 кГц |
±(2'10-3^изм+1,5'10-3^диап)+Л |
± (3'10-3^изм + 1'10-3' Qдиап) + Л | |
10 кГц < f < 50 кГц |
± (4'10-3^изм + 3'10-3^диап) + Л |
± (9'10-3^изм + 2'10-3' Qдиап) + Л | |
50 кГц < f < 100 кГц |
± (П'Ю^изм+б'Ю^диап) + Л |
± ((0,1'f + 0,2) • 3'10-2^изм + 2'10-3^диап) + Л |
± (3,б'10-4^изм + 4'10-3' Qдиап) + Л |
Частота |
Предел основной допустимой погрешности измерений | ||
PZ4000 |
PW1800 |
PW3000 | |
100 кГц < f < 500 кГц |
± ((2,740-2^10-2^изм + ^Ю’^диап) + Л | ||
100 кГц < f < 200 кГц |
± (1240-3^изм + 6-Ю’ 3^диап)+Л |
± ((5-10-2 + 5) • 340-2^изм + 1-10'2- Qдиaп) + Л | |
200 кГц < f < 500 кГц |
±((7,25О0-2^ f- 0,125)-3-10’2 ^изм +1^10-2^диап) + Л | ||
200 кГц < f < 400 кГц |
± (240’2^изм + 6^10’3 Qдиaп) + Л | ||
400 кГц < f < 500 кГц |
± ((0,2 + 0,012^10-2^изм + 6О0’3^диап) + Л | ||
500 кГц < f < 1 МГц |
± ((0,2 + 0,012^10-2^изм + 6О0-2^диап) + Л |
± ((2,2-10’2-f - 8) 340-2^изм + 2J0'<).„) + Л |
± ((2,2-10’2-f - 7) 340-< Qизм + 2-10 2^диап) + Л |
Примечания:
QU3M - измеренное значение реактивной мощности переменного тока;
Qguan - диапазон измерений реактивной мощности переменного тока;
Л = .1 ’’’т - - . 1 - Qgmn, , где X - коэффициент мощности;
f - частота, кГц.
Первый член выражения для вычисления погрешности удваивается, когда входной сигнал является синусоидальным и его действующее значение находится между 55 и 70 % от диапазона измерения (только для PZ4000).
Таблица 8 - Пределы основных допустимых погрешностей измерителей мощности-анализаторов
электроэне |
ргии в режиме измерения кажущейся мощности переменного тока | ||
Частота |
Предел основной допустимой погрешности измерений | ||
PZ4000 |
PW1800 |
PW3000 | |
0,1 Гц < f < 10 Гц |
± (440-3^Юм + 3О0-3Лиап) |
± (340-3^зм + 440’Хиоп) | |
0,1 Гц < f < 30 Гц |
± (340-3^изм + 440’Хиоп) | ||
30 Гц < f < 45 Гц |
± (940-4^изм + М0-3ЛиШ) | ||
10 Гц < f < 45 Гц |
± (440-3^Юм + 1Л10-3ЛиШ) |
± (340-3^зм + 240’Хиоп) | |
45 Гц < f < 66 Гц |
± (340-3^зм + М0-3^диШ) |
± (940-4^изм + М0-3ЛиШ) | |
66 Гц < f < 1 кГц |
± (640-3^зм + 240’Хиоп) |
± (940-4^изм + М0-ХиШ) | |
45 Гц < f < 1 кГц |
± (240-3^Юм + ^Ю-3^) | ||
1 кГц<f< 50 кГц |
± ((0,1-f + 0,2) ■3-10-2-&пм + 2-10’3^ Sдиаn) | ||
1 кГц<f< 10 кГц |
± (240-3^Юм + 1Л10-3ЛиШ) |
± (340-3^зм + М0-3ЛиШ) | |
10 кГц < f < 50 кГц |
± (440-3^Юм + 3О0-3Лиап) |
± (940-3^зм + 240-3ЛиШ) | |
50 кГц < f < 100 кГц |
± (1240-3^зм + 640-Хиап) |
± ((0,1-f + 0,2>340-2^изм + 2-10’3^ Sдиап) |
± (3Л10-4^изм+ 4-10-■’’•S ) ‘-’диап/ |
100 кГц < f < 500 кГц |
± ((2,740-2^10-2^изм + М0-2ЛиШ) | ||
100 кГц < f < 200 кГц |
± (1240-3^зм + 640-Хиап) |
± ((5-10-2 + 5)ЗО0-2^изм + М0-2ЛиШ) | |
200 кГц < f < 500 кГц |
± ((7,25О0-2^ f - 0,125)-3-10-2 • S + 1-10’2-S ) ‘-’изм 1 А А v ‘-’диап/ | ||
200 кГц < f < 400 кГц |
± (240-2^зм + 6-10-3 Sдиaп) |
Частота |
Предел основной допустимой погрешности измерений | ||
PZ4000 |
PW1800 |
PW3000 | |
400 кГц < f < 500 кГц |
± ((0,2 + 0,012-f) 10-2^ИЗм + 640-3^дИап) | ||
500 кГц < f < 1 МГц |
± ((0,2 + 0,012-f) 10-2^зм + 640-2^диШ) |
± ((2,2-10’2-f - 8) 340-2^изм + 2^10-2^диап) |
± ((2,2-10’2-f - 7) 340-2^изм + 240-2Лиап) |
Примечания:
Su3M - измеренное значение кажущейся мощности переменного тока;
Sguan - диапазон измерений кажущейся мощности переменного тока;
f - частота, кГц.
Первый член выражения для вычисления погрешности удваивается, когда входной сигнал является синусоидальным и его действующее значение находится между 55 и 70 % от диапазона измерения (только для PZ4000).
Таблица 9 - Пределы основных допустимых погрешностей измерителей мощности-анализаторов электроэнергии в режиме измерения коэффициента мощности
Пределы основной допустимой погрешности измерений | ||
PZ4000 |
PW1800 |
PW3000 |
± (1 —1/1,0002) ± 1 е.м.р. |
±(1 —1/1,0002) ± 1 е.м.р. |
±(1 — 1/1,0002) ± 1 е.м.р. |
Примечания:
X - значение коэффициента мощности; е.м.р. - единица младшего разряда.
Таблица 10 - Пределы основных допустимых погрешностей измерителей мощности-анализаторов электроэнергии в режиме измерения разности фаз
Пределы основной допустимой погрешности измерений | ||
PZ4000 |
PW1800 |
PW3000 |
± (f — arccosfl/1,0002)) ± 1 е.м.р. |
±(f — arccos(1/1,0002)) ± 1 е.м.р. |
±(f — arccosfl/1,0002)) ± 1 е.м.р. |
Примечания:
Ф - разность фаз;
X - значение коэффициента мощности; е.м.р. - единица младшего разряда.
Таблица 11 - Пределы основных допустимых погрешностей измерителей мощности-анализаторов электроэнергии в режиме измерения электрической энергии мощности постоянного тока и электрической энергии полной, активной и реактивной мощностей
Предел основной допустимой погрешности измерений | ||
PZ4000 |
PW1800 |
PW3000 |
± 1,02 P |
± 1,02 P |
± 1,02 P |
Примечание:
P - значение мощности.
Таблица 12 - Пределы основных допустимых погрешностей измерителей мощности-анализаторов электроэнергии в режиме измерения частоты входного сигнала
Функция измерителей |
PZ4000 |
PW1800 |
PW3000 |
Диапазон частоты входного сигнала |
от 0 до 2,5 МГц |
от 45 Гц до 1 МГц |
от 45 Гц до 1 МГц |
Абсолютная погрешность измерения частоты |
± Г10-3Гизм+1 е.м.р. |
± 640-Чзм + Г10-4 Гц |
± 5^10 f |
fi™ - измеренное значение частоты;
е.м.р. - единица младшего разряда.
Таблица 13 - Основные технические характеристики измерителей PZ4000, PW1800, PW3000.
Параметр |
PZ4000 |
PW1800 |
PW3000 |
Габаритные размеры, мм |
426 х 177 х 450 |
426 х 177 х 459 |
426 х 177 х 459 |
Масса, кг |
около 10 |
около 15 |
около 14 |
Климатические условия применения:
|
от 5 до 35 от 20 до 85 |
от 5 до 35 от 20 до 80 |
от 5 до 35 от 20 до 80 |
Условия хранения:
|
от минус 25 до 60 от 20 до 80 |
от минус 25 до 60 от 20 до 80 |
от минус 25 до 60 от 20 до 80 |
Номинальное напряжение питания, В |
от 200 до 240 |
от 100 до 240 |
от 100 до 240 |
Номинальная частота напряжения питания, Гц |
50/60 |
50/60 |
50/60 |
Потребляемая мощность, ВхА |
200 |
150 |
150 |
Возможное исполнение модели в зависимости от количества и типа входных элементов |
Возможна установка:
датчик тока 500 мВ; - 253771: модуль анализа моторов. |
Шесть вариантов исполнения в зависимости от количества входных модулей:
модулями;
модулями; Два типа входных модулей: до 50 А и до 5 А. Возможна установка входных модулей в любой комбинации. |
Четыре варианта исполнения в зависимости от количества входных модулей: 760301 - модель с одним входным модулем; 760302 - модель с двумя входными модулями; 760303 - модель с тремя входными модулями; 760304 - модель с четырьмя входными модулями. Два типа входных модулей: до 30 А и до 2 А. В каждом варианте исполнения возможна установка только однотипных входных модулей (или только до 30 А или только до 2 А). |
