Наименование

Код

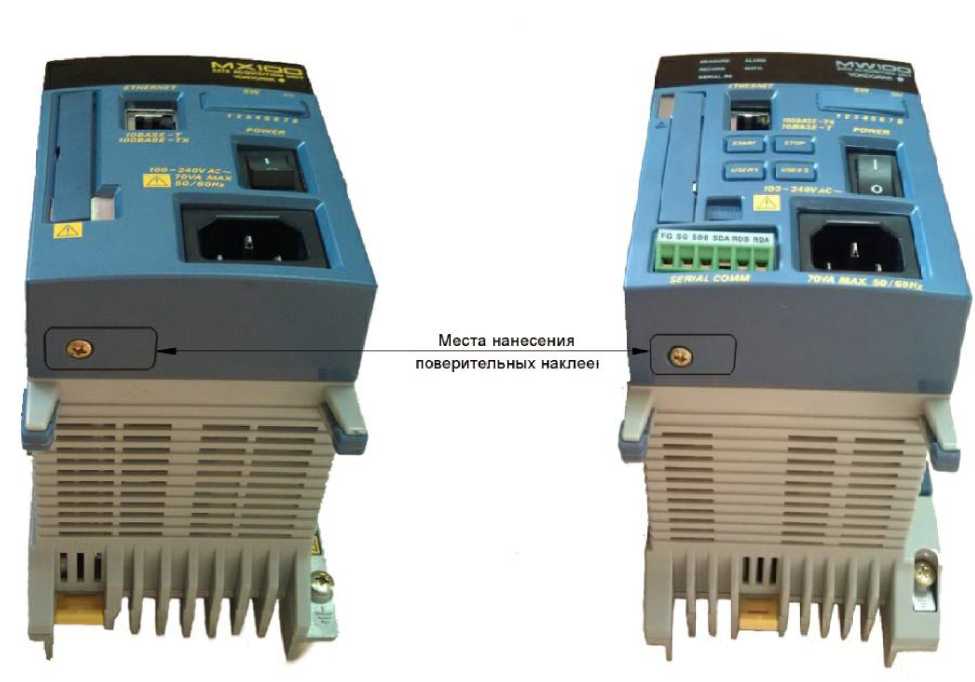

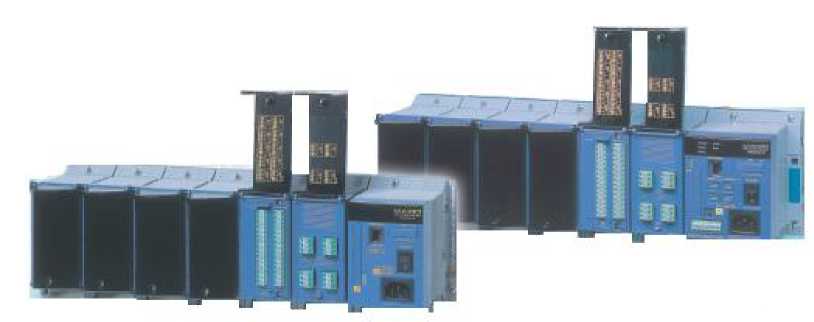

- основной модуль

MX100, MW100

- модуль ввода/вывода

MX1xx

Клеммы, клеммные колодки

7720xx

Кабели соединительные

772ххх-ххх

Кабель питания

A1009WD

Адаптер для карты Флэш памяти

772090

Карта Флэш памяти

77209х

Шунтирующий резистор

438xxx, 415xxx

Программное обеспечение

MXxxx, WXxxx, MWxxx

Руководство пользователя

Диапазон измерений

Пределы допускаемой основной погрешности при времени интегрирования 16,67 мс или более

Пределы допускаемой основной погрешности при времени интегрирования 1,67мс

Единица наименьшего разряда цифровой индикации

Каналы ввода:

от минус 20 до плюс 20 мВ

± (0,05% Х + 5 мкВ)

± (0,1% Х + 25 мкВ)

1 мкВ

от 0 до 60 мВ

± (0,05% Х + 20 мкВ)

± (0,1% Х + 100 мкВ)

1 мкВ

от минус 60 до плюс 60 мВ

± (0,05% Х + 20 мкВ)

± (0,1% Х + 100 мкВ)

10 мкВ

от минус 200 до плюс 200 мВ

от минус 1 до плюс 1 В

± (0,05% Х + 200 мкВ)

± (0,1% Х + 1 мВ)

100 мкВ

от минус 2 до плюс 2 В

± (0,05% Х + 500 мкВ)

± (0,1% Х + 1 мВ)

100 мкВ

от 0 до 6 В

± (0,05% Х + 2 мВ)

± (0,1% Х + 10 мВ)

100 мкВ

от минус 6 до плюс 6 В

± (0,05% Х + 2 мВ)

± (0,1% Х + 10 мВ)

1 мВ

от минус 20 до плюс 20 В

от минус 100 до плюс 100 В

± (0,05% Х + 20 мВ)

± (0,1% Х + 100 мВ)

10 мВ

ТП типов S, R: от 0 до 1760 °С

в диапазоне от 0 до 100 °С

± 3,7 °С

в диапазоне свыше 100 до

300 °С   ± 1,5 °С

свыше 300°С

± (0,05% Х + 1,0 °С)

в диапазоне от 0 до 100

°С

± 10,0 °С в диапазоне свыше 100 до 300 °С   ± 5,0 °С

свыше 300°С

± (0,1% Х + 4,0 °С),

0,1 °С

ТП типа B: от 0 до 1820 °С

менее 400 °С погрешность не нормируется в диапазоне от 400 до 600 °С ± 2 ° С свыше 600°С

± (0,05% Х + 1,0 °С)

менее 400 °С погрешность не нормируется в диапазоне от 400 до 600°С

± 7 °С свыше 600°С

± (0,1% Х + 4,0 °С)

0,1 °С

ТП типа K: от минус 200 до плюс 1370 °С

в диапазоне от минус 200 до минус 100°С

± (0,05% Х + 1,0 °С) свыше минус 100 °С

± (0,05% Х + 0,7 °С)

в диапазоне от минус 200 до минус 100°С

± (0,1% Х + 6,0 °С) свыше минус 100 °С

± (0,1% Х + 3,5 °С)

0,1 °С

Диапазон измерений

Пределы допускаемой основной погрешности при времени интегрирования 16,67 мс или более

Пределы допускаемой основной погрешности при времени интегрирования 1,67мс

Единица наименьшего разряда цифровой индикации

ТП типа E: от минус 200 до плюс 800 °С

ТП типа T, U: от минус 200 до плюс 400 °С

± (0,05% Х + 0,5 °С)

в диапазоне от минус 200 до минус 100 °С ±(0,1% Х + 5 °С) свыше минус 100 °С ± (0,1% Х + 2,5 °С)

0,1 °С

ТП типа J: от минус 200 до плюс 1100 °С

в диапазоне от минус 200 до минус 100 °С

± (0,05% Х + 0,7 °С) свыше минус 100 °С ± (0,05% Х + 0,5 °С)

0,1 °С

ТП типа L: от минус 200 до плюс 900 °С

ТП типа N: от 0 до 1300 °С

± (0,05% Х + 0,7 °С)

± (0,1% Х + 3,5 °С)

0,1 °С

ТП типа W: от 0 до 2315 °С

± (0,05% Х + 1 °С)

± (0,1% Х + 7 °С)

0,1 °С

ТС типа Pt100: от минус 200 до плюс 600 °С

± (0,05% Х + 0,3 °С)

± (0,1% Х + 1,5 °С)

0,1 °С

ТС типа JPt100:

от минус 200 до плюс 550 °С

0,1 °С

ТС типа Pt100: от минус 140 до плюс 150 °С

± (0,05% Х + 0,3 °С)

± (0,1% Х + 1,5 °С)

0,01 °С

ТС типа JPt100: от минус 140 до плюс 150 °С

0,01 °С

ТС типа Ni100,

Ni 120 от минус 60 до плюс 180 °С

± (0,05% Х + 0,3 °С)

± (0,1% Х + 1,5 °С)

0,1 °С

ТС типа Pt50: от минус 200 до плюс 500 °С

0,1 °С

Пределы допускаемой основной абсолютной погрешности по каналам вывода:

от минус 10 (11) до плюс 10 (11) В

± 0,02 В

от 0 до 20 (22) мА

± 0,04 мА

Наименование параметра

серия MX

серия MW

Температура окружающей среды

от 0 до 50 °С

от минус 20 до плюс 60 °С когда не используются модули МХ120 или МХ125

от минус 20 до плюс 50 °С когда используются модули МХ120 или МХ125

Нормальная температура окружающей среды

23 ± 2 °С

Относительная влажность воздуха

от 20 до 80 % без конденсации влаги

Атмосферное давление

от 84 до 104 кПа

Напряжённость внешнего магнитного поля

не более 400 А/м

Температура транспортирования и хранения

от минус 25 до плюс 60 °С

Напряжение питания

от источника переменного тока напряжением от 90 до 250 В частотой 50/60 Гц ± 2 %.

Потребляемая мощность

70 В^А (при использовании 6-ти модулей)
