Система измерительная ProSafe-RS с датчиками довзрывоопасных концентраций горючих газов и паров модели S4100C и IR400 (далее - система) является стационарным прибором непрерывного действия.

В состав системы входит центральный блок управления, питания и сигнализации (далее -ЦБУ) и подключенные к нему первичные измерительные преобразователи (ПИП).

В качестве ЦБУ используется комплекс измерительно-вычислительный и управляющий противоаварийной защиты и технологической безопасности ProSafe-RS, производства фирмы "Yokogawa Electric Corporation", Япония, (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 31026-11).

В качестве первичных измерительных преобразователей используются газоанализаторы производства фирмы "General Monitors Ireland Ltd", Ирландия:

• - газоанализаторы углеводородных газов стационарные модель IR400 (регистрационный номер 42805-09) - 190 шт.;

• - газоанализаторы серии S4100 модели S4100C (регистрационный номер 25422-08) - 160 шт.

Принцип действия ПИП:

• - IR400 - оптический инфракрасный. В газоанализаторе применяется двухлучевая оптическая схема с использованием одного детектора и двух источников ИК излучения. ИК детекторы измеряют интенсивность излучения на двух разных длинах волн: один из них настроен на длину волны, соответствующую полосе поглощения определяемого компонента, другой — вне ее. Концентрация определяемого компонента в окружающем воздухе будет в этом случае пропорциональна отношению интенсивностей этих двух длин волн;

• - S4100C - термокаталитический, основанный на изменении температуры и, вледствие этого, сопротивления каталитически активного чувствительного элемента при сгорании на нем горючих газов и паров.

Способ отбора пробы - диффузионный.

ЦБУ имеет блочно-модульную конструкцию.

В ЦБУ устанавливаются следующие компоненты:

• - контроллер системы безопасности (SCS) обеспечивает эксплуатационную безопасность, регистрацию последовательности событий - 3 шт.;

• - инженерная станция (SENG) выполняет функции проектирования и технического обслуживания контроллера SCS - 1 шт.;

• - шина управления V net (Vnet/IP) обеспечивает связь элементов системы - 2 шт.;

• - модули аналогового входа: SAI 143H - 30 шт.

  Для связи с компонентами комплекс ProSafe-RS использует технологии V-net (Vnet/IP), ESB, Ethernet.

Лист № 2

Всего листов 8 ПИП конструктивно выполнены в пыле- и водонепроницаемых корпусах, в которых размещены чувствительный элемент и электронная схема.

ПИП обоих типов имеют исполнения для установки в вентиляционные шахты, отличающиеся от базовых наличием дополнительной клеммной коробки.

ПИП обеспечивают:

- выдачу измерительной и служебной информации на светодиодный дисплей (для газоанализаторов S4100C);

- выдачу унифицированного выходного аналогового токового сигнала (4-20);

- выдачу цифрового сигнала по интерфейсу RS485, протокол Modbus;

- срабатывание реле "Тревога" по двум уровням и "Неисправность" (для газоанализаторов S4100C).

Степень защиты корпуса элементов системы от доступа к опасным частям и от попадания внешних твердых предметов и воды по ГОСТ 14254-96:

- S4100C, IR400                                                                      IP66

Маркировка взрывозащиты по ГОСТ Р 51330.0-99:

- S4100C                                                         2ExmeIIT4, 2ExmeIIT5

- IR400                                                                     IExdIIB T5/H2

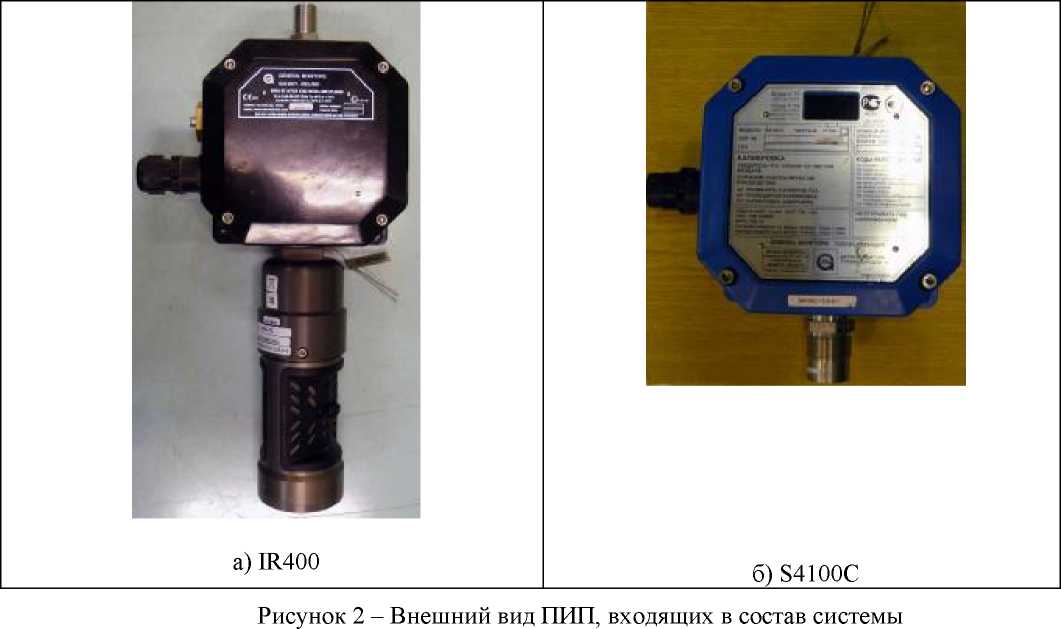

Внешний вид ЦБУ представлен на рисунке 1, внешний вид ПИП - на рисунке 2.

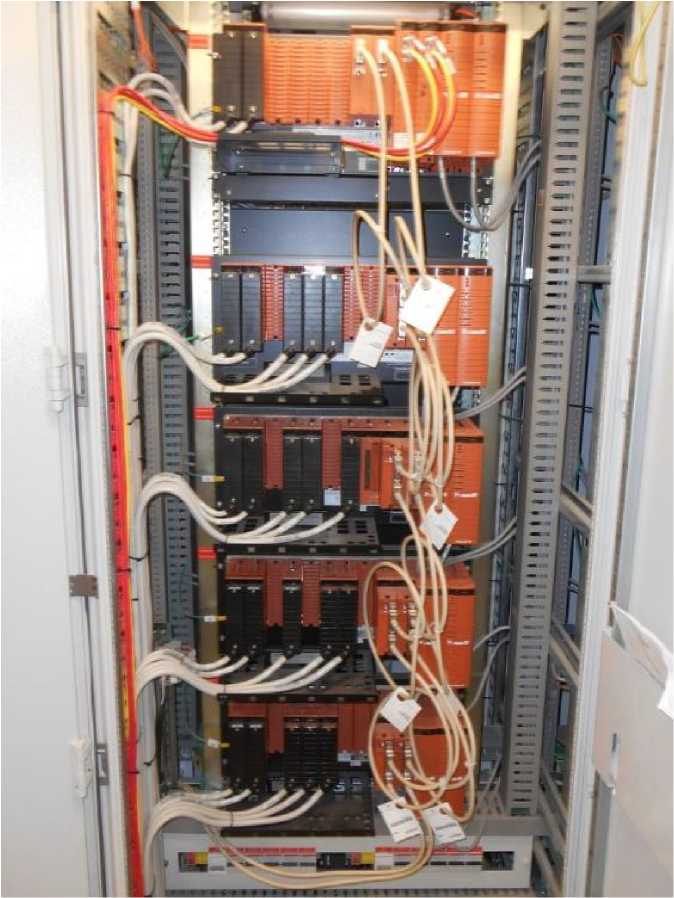

Рисунок 1 - Внешний вид ЦБУ

Комплектность поставки системы приведена в таблице 7.

Таблица 7

• 1)Диапазоны показаний, диапазоны измерений и пределы допускаемой основной погрешности системы приведены в таблицах 2, 3.

Таблица 2 - Характеристики измерительного канала с первичными измерительными преобразователями - газоанализаторами углеводородных газов стационарными модели IR400

Примечание - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002.

Таблица 3 - Характеристики измерительного канала с первичными измерительными преобразователями - газоанализаторами серии S4100 модели S4100C

• 2) Предел допускаемой вариации показаний, в долях от пределов допускаемой основной

погрешности

• 3) Пределы допускаемой дополнительной погрешности от изменения температуры окру

жающей среды на каждые 10°С от температуры при определении основной погрешности, в долях от пределов допускаемой основной погрешности, равны

• 4) Пределы допускаемой дополнительной погрешности от изменения атмосферного давле

ния в рабочих условиях на каждые 3,3 кПа от давления при определении основной погрешности, в долях пределов допускаемой основной погрешности

• 5) Пределы допускаемой дополнительной погрешности от влияния изменения относитель

ной влажности окружающей среды на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности, равны:

• 6) Пределы допускаемого времени установления показаний приведены в таблице 4 Таблица 4

  ПИП	Предел допускаемого времени установления, с
  	t (50)	t (90)
  IR400	7	10
  S4100C	10	23
  Примечание - указаны пределы допускаемого времени установления показаний ПИП без учета времени задержки канала передачи и отображения информации

  7) Пределы допускаемой погрешности срабатывания сигнализации, в долях от пределов до-

пускаемой основной погрешности (для газоанализаторов S4100C)

• 8) Пределы допускаемого изменения выходного сигнала за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

• 9) Электропитание:

• - ЦБУ                                                                от 220 до 240 В

• - первичные измерительные преобразователи, напряжение постоянного тока, В:

• - IR400                                                                     от 20 до 36

• - S4100C                                                                от 10 до 35

• 10) Потребляемая мощность, Вт, не более

• - ЦБУ

• - первичные измерительные преобразователи

• - IR400

- S4100C

• 11) Средний срок службы, лет

Примечание - без учета срока службы чувствительных элементов.

• 12) Габаритные размеры и масса элементов систем приведены в таблице 5.

Таблица 5

13) Средняя наработка на отказ, ч                                              20 000

Условия эксплуатации

Таблица 6
