Наименование и обозначение

Количество

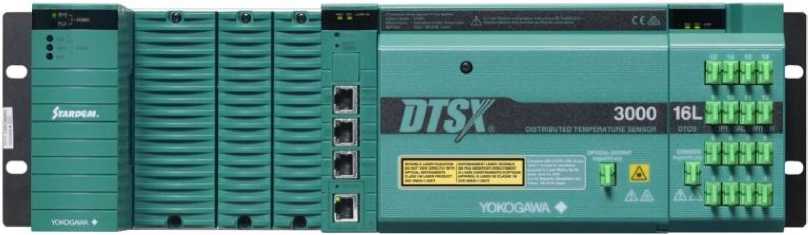

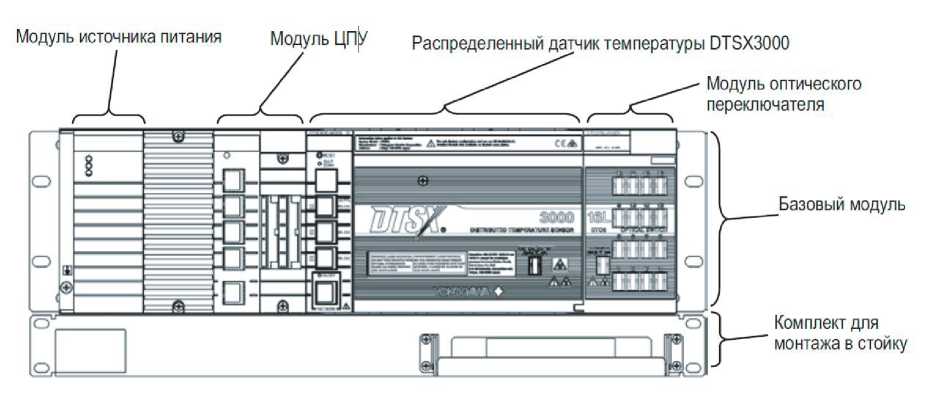

Система мониторинга распределения температуры волоконно-оптическая модульная повышенной дальности DTSXL

1 шт.

(типы и количество модулей в соответствии с заказом)

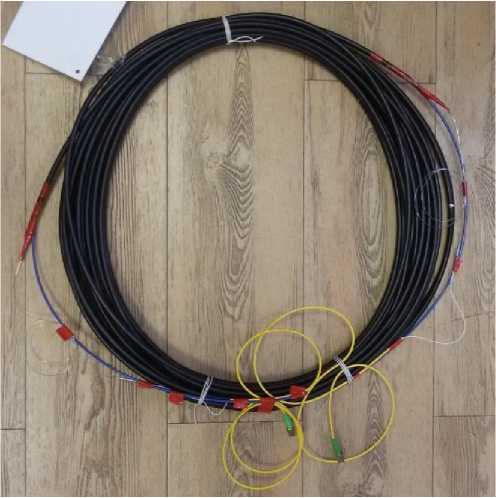

Волоконно-оптический кабель

1 шт. (тип и количество в соответствии с заказом)

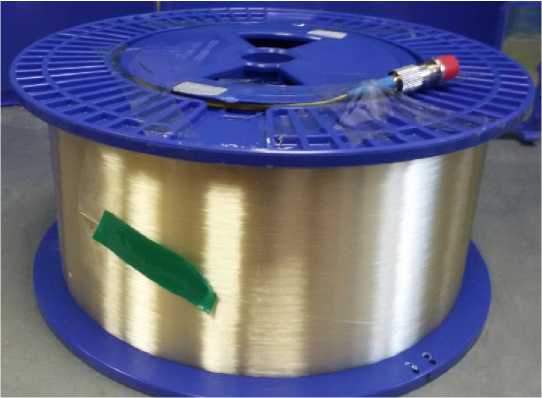

Волоконно-оптический кабель для поверки длиной не менее 300 м

1 шт. (количество и тип в соответствии с заказом)

Диск с калибровочными значениями

1 шт.

Диск с ПО DTAP3000 (по дополнительному заказу)

1 шт.

Набор кабелей для подключения питания

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки МП 207.1-040-2016 с изменением № 1

1 шт.

Диск с ПО DTAP3000D (по дополнительному заказу)

1 шт.

Модуль NFCP050 (по дополнительному заказу)

1 шт.

Комплект DTRK10 (по дополнительному заказу)

1 шт.

Наименование характеристики

Значение характеристики для моделей основного модуля

DTSX3000-S

DTSX3000-N

DTSX3000-M

DTSX3000-L

Диапазон измерений температуры, °C⁽¹⁾:

от -196 до +800

Диапазон показаний температуры, °C:

от -220 до +800

Пределы допускаемой абсолютной погрешности при времени измерений 600 с, °С:

- в диапазоне измерений от -40 до +80 °С включ.;

±1

- в остальном диапазоне измерений

±6

Разрешение выборки (в зависимости от общей длины оптоволокна), м:

- при длине оптоволокна до 6 км включ.;

0,5; 1; 2

0,5; 1; 2

0,5; 1; 2

0,5; 1; 2

- при длине оптоволокна св. 6 до 10 км включ.;

0,5; 1; 2

0,5; 1; 2

0,5; 1; 2

0,5; 1; 2

- при длине оптоволокна св. 10 до 16 км включ.;

-

0,5; 1; 2

0,5; 1; 2

0,5; 1; 2

- при длине оптоволокна св. 16 до 20 км включ.;

-

-

1; 2

1; 2

- при длине оптоволокна св. 20 до 30 км включ.;

-

-

1; 2

1; 2

- при длине оптоволокна св. 30 до 50 км

-

-

-

2

Пространственное разрешение (для диапазона измеряемого расстояния не более 16 км и разрешения выборки 0,5 м), м, не более ⁽²⁾

1

Пространственное разрешение (для диапазона измеряемого расстояния 16 км и разрешения выборки 0,5 м), м, не более ⁽²⁾

2

Пространственное разрешение (для диапазона измеряемого расстояния 30 км и разрешения выборки 0,5 м), м, не более ⁽²⁾

5

Пространственное разрешение (для диапазона измеряемого расстояния 50 км и разрешения выборки 0,5 м), м, не более ⁽²⁾

8

Наименование характеристики

Значение характеристики для моделей основного модуля

DTSX3000-S

DTSX3000-N

DTSX3000-M

DTSX3000-L

Разрешение температуры для односторонних измерений (при +20 °С, времени измерений 600 с и в зависимости от длины оптоволокна) ⁽³⁾, °С:

- при длине оптоволокна до 6 км включ.;

±0,03

±0,03

±0,03

±0,03

- при длине оптоволокна св. 6 до 10 км включ.;

±0,03

±0,03

±0,03

±0,03

- при длине оптоволокна св. 10 до 16 км включ.;

-

±0,06

±0,06

±0,06

- при длине оптоволокна св. 16 до 20 км включ.;

-

-

±0,2

±0,2

- при длине оптоволокна св. 20 до 30 км включ.;

-

-

±0,2

±0,2

- при длине оптоволокна св. 30 до 50 км

-

-

-

±2,6

Время измерений, с, не менее

10

Диапазон измеряемого расстояния (длина оптоволокна), км, не более

6; 10

6; 10; 16

6; 10; 16; 20; 30

6; 10; 16; 20; 30;

50

Тип оптического волокна (по стандарту МЭК 60793-2-10 A1a.1)

ITU-T

Г G.651.1

Тип источника излучения

Импульсный

Длина волны источника излучения, нм

1552

Максимальная средняя мощность излучения, Вт:

3,8

от 10 до 30 (постоянного тока);

Напряжение питания, В

от 21,6 до 31,2 (постоянного тока); от 100 до 120 (переменного тока); от 220 до 240 (переменного тока)

Частота переменного тока, Гц

от 47 до 66

Мощность, Вт:

- стандартный рабочий режим

16

- режим энергосбережения

2,1

Диаметр оболочки оптоволокна, мкм

от 123 до 127

Диаметр сердцевины, мм

от 47 до 53

Габаритные размеры измерителя (ширина^хвысота^хглубина) без

197,8^Х132,0^Х162,2

выступающих частей, мм, не более:

Масса, кг, не более:

2,5

Средняя наработка на отказ, ч

130000

Расчетный срок службы, лет

10

Наименование характеристики

Значение характеристики для моделей основного модуля

DTSX3000-S

DTSX3000-N

DTSX3000-M

DTSX3000-L

Рабочие условия эксплуатации:

• - температура окружающей среды, °C:

• - для оптоволокна

• - для базового модуля

• - относительная влажность окружающего воздуха, %, не более

от -196 до +800 от -40 до +65⁽⁴⁾ 80 (без конденсации)

Примечания:

• 1. Допускается изготовление и применение систем в диапазонах измерений температуры, согласованных с пользователем, но лежащих внутри полного диапазона измерений.

• 2. Пространственное разрешение (или расстояние отклика) представляет собой расстояние между точками 10 % и 90 % при реакции датчика на шаговое изменение температуры в любой точке оптоволокна.

• 3. Данные значения указывают на одно среднеквадратичное (стандартное) отклонение (СКО) по всему расстоянию измерений постоянной температуры +20 °С без потерь на соединение и ослаблении (затухании) в оптоволокне на 0,25 дБ/км для стоксового (рассеивания) света и 0,25 дБ/км для антистоксового (рассеивания) света для используемой длины волны (1550 нм). Временные значения указывают на время измерений в режиме быстрых измерений с разрешением выборки 1 м (2 м для диапазона 50 км). 100 метровые участки (секции) на ближнем конце и на дальнем конце оптоволокна исключаются. Измерения разрешения температуры зависят от длины оптоволокна, времени измерений и избыточных потерь.

• 4. От 0 до +55 °C, когда используется модуль источника питания NFPW441, NFPW442 или NFPW444.

Наименование характеристики

Значение характеристики для моделей основного модуля

DTSX3000-S

DTSX3000-N

DTSX3000-M

Диапазон измерений температуры, °C⁽¹⁾:

от -196 до +800

Диапазон показаний температуры, °C:

от -220 до +800

Пределы допускаемой абсолютной погрешности при времени измерений 600 с, °С:

- в диапазоне измерений от -40 до +80 °С включ.

±1

- в остальном диапазоне измерений

±6

Разрешение выборки (в зависимости от общей длины оптоволокна), м:

- при длине оптоволокна до 6 км включ.;

0,5; 1; 2

- при длине оптоволокна св. 6 до 10 км включ.;

0,5; 1; 2

- при длине оптоволокна св. 10 до 16 км включ.;

0,5; 1; 2

- при длине оптоволокна св. 16 до 20 км включ.;

0,5; 1; 2

- при длине оптоволокна св. 20 до 30 км включ.;

1; 2

Пространственное разрешение (для диапазона измеряемого расстояния не более 16 км и

₁

разрешения выборки 0,5 м), м, не более ⁽²⁾

Пространственное разрешение (для диапазона измеряемого расстояния 16 км и

₂

разрешения выборки 0,5 м), м, не более ⁽²⁾

Пространственное разрешение (для диапазона измеряемого расстояния 30 км и

₅

разрешения выборки 0,5 м), м, не более ⁽²⁾

Разрешение температуры для односторонних измерений (при +20 °С, времени измерений 600 с) ⁽³⁾, °С

- при длине оптоволокна до 6 км включ.;

±0,2

±0,2

±0,2

- при длине оптоволокна св. 6 до 10 км включ.;

±0,2

±0,2

±0,2

- при длине оптоволокна св. 10 до 16 км включ.;

-

±0,3

±0,3

- при длине оптоволокна св. 16 до 20 км включ.;

-

-

±1,2

- при длине оптоволокна св. 20 до 30 км включ.;

-

-

±1,2

Время измерений, с, не менее

10

Диапазон измеряемого расстояния (длина оптоволокна), км, не более

6; 10

6; 10; 16

6; 10; 16; 20; 30

Тип оптического волокна

(по стандарту МЭК 60793-2-50 B1.3)

ITU-T G.652.D

Тип источника излучения

Импульсный

Длина волны источника излучения, нм

1552

Наименование характеристики

Значение характеристики для моделей основного модуля

DTSX3000-S

DTSX3000-N

DTSX3000-M

Максимальная средняя мощность излучения, Вт:

3,8

Напряжение питания, В

от 10 до 30 (постоянного тока); от 21,6 до 31,2 (постоянного тока); от 100 до 120 (переменного тока); от 220 до 240 (переменного тока)

Частота переменного тока, Гц

от 47 до 66

Мощность, Вт:

• - режим энергосбережения

• - стандартный рабочий режим

2,1

16

Диаметр оболочки оптоволокна, мкм

от 124 до 126

Габаритные размеры (ширина^хвысота^хглубина), мм, не более:

197,8^Х132,0^Х162,2

Масса, кг, не более:

2,5

Средняя наработка на отказ, ч

130000

Расчетный срок службы, лет

10

Рабочие условия эксплуатации:

• - температура окружающей среды, °C:

• - для оптоволокна

• - для базового модуля

• - относительная влажность окружающего воздуха, %, не более

^{от -196 до +80}₍₄⁰₎ от -10 до +60⁽⁴⁾

80 (без конденсации)

Примечания:

• 1. Допускается изготовление и применение систем в диапазонах измерений температуры, согласованных с пользователем, но лежащих внутри полного диапазона измерений.

• 2. Пространственное разрешение (или расстояние отклика) представляет собой расстояние между точками 10 % и 90 % при реакции датчика на шаговое изменение температуры в любой точке оптоволокна.

• 3. Данные значения указывают на одно среднеквадратичное (стандартное) отклонение (СКО) по всему расстоянию измерений постоянной температуры +20 °С без потерь на соединение и ослаблении (затухании) в оптоволокне на 0,20 дБ/км для стоксового (рассеивания) света и 0,20 дБ/км для антистоксового (рассеивания) света для используемой длины волны (1550 нм). Временные значения указывают на время измерений в режиме быстрых измерений с разрешением выборки 1 м (2 м для диапазона 50 км). 100 метровые участки (секции) на ближнем конце и на дальнем конце оптоволокна исключаются. Измерения разрешения температуры зависят от длины оптоволокна, времени измерений и избыточных потерь.

• 4. От 0 до +55 °C, когда используется модуль источника питания NFPW441, NFPW442 или NFPW444.
