Принцип работы регистраторов основан на аналого-цифровом преобразовании измеряемой величины и представлении измеренных значений на дисплее в различных формах отображения.

Регистраторы выполнены в едином стальном корпусе с жидкокристаллическим полноцветным дисплеем, набором функциональных клавиш и разъемом под карту памяти на передней панели, а также клеммами для ввода/вывода сигналов, клеммами/разъемами для подключения электропитания, интерфейсов RS-232C, RS-422A/485, Profibus-DP (опционально), портами Ethernet и USB (опционально) с обратной стороны корпуса. Помимо отображения данных измерений в различном виде (тренды, гистограммы, численные значения параметров), на дисплей могут выводиться сводки сигнализаций, журналы сообщений, системная информация и т.д.

Регистраторы имеют возможность хранения информации (данные измерений, вычислений, состояние сигнализаций и др.), позволяя пользователю осуществлять просмотр и анализ данных технологического процесса за определённый промежуток времени. Информация хранится во внутренней энергонезависимой памяти, кроме того имеется возможность записи данных на карту памяти формата CF (Compact Flash) или USB-носитель.

Регистраторы могут быть подключены к сети Ethernet и поддерживают функции Web-сервера для оперативного дистанционного мониторинга данных, FTP-сервера для обмена файлами и E-mail-клиента для передачи информационных сообщений по протоколу SMTP. Кроме того, поддерживается обмен данными по открытым протоколам Modbus RTU/ASCII или Modbus TCP.

Регистраторы различаются между собой габаритными размерами, массой, количеством и типом измерительных каналов, поддерживаемыми интерфейсами связи и другими функциональными особенностями.

Фотографии общего вида регистраторов приведены на рисунке 1.

Приборы предназначены для щитового монтажа, доступ к измерительным компонентам отсутствует, пломбирование прибора не предусмотрено заводом-изготовителем.

DX2000

Рисунок 1 - Общий вид регистраторов

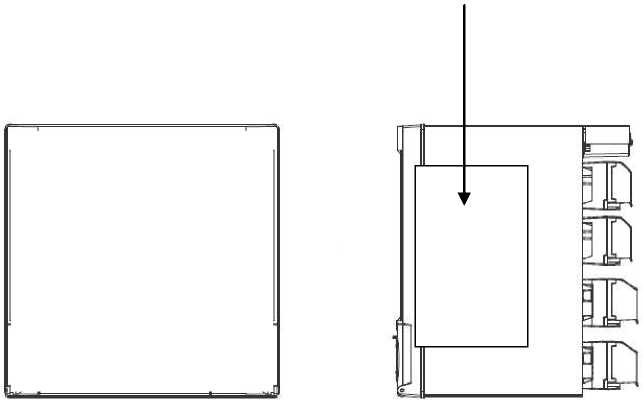

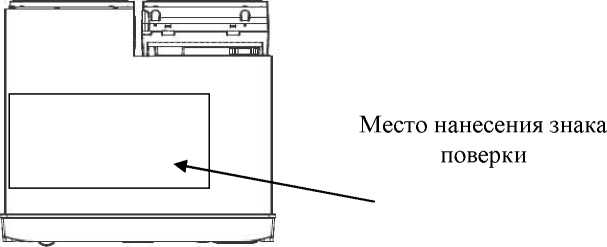

Рисунок 2 - Место нанесения знака поверки

Комплектность поставки (в зависимости от кода заказа) определяется таблицей 4.

Таблица 4 - Комплектность поставки

Таблица 2 - Метрологические характеристики регистраторов

Пределы допускаемой погрешности измерений при масштабировании сигнала (Д_М) (количество знаков/цифр) определяются по формуле (1) и округляется до большего числа: Dm =±{DD + 2 "''■?)’                        (1)

где: Д{ - значение абсолютной погрешности при измерении величины в i-ой точке измерений; DM - диапазон масштабирования;

D - диапазон измерений входной величины;

е.м.р. - единица младшего разряда цифровой индикации.

При измерении силы постоянного тока (с использованием шунтирующих резисторов) диапазон измерения (D) и дискретность цифровой индикации (d) определяются как частное от деления D и d напряжения на номинал резистора, соответствующих параметров измерения напряжения к номиналу резистора.

Пределы допускаемой погрешности при этом определяется по формуле (2): D_I =±f— + — • X 'I,

¹ R R 0

R - номинальное сопротивление шунтирующего резистора;

Х - измеренное значение.

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °С для регистраторов (только для времени интегрирования 16,7 мс и более):

При измерении напряжения постоянного тока, сигналов от термопар (без учета погрешности канала компенсации температуры холодного спая): ±(1 • 10^-3 Х+5^10"⁴ D);

При измерении сигналов от термопреобразователей сопротивления:

Pt100, 100П: ±(2 10^-3 Х+0,2) °С

46П, 50М: ±(410^-3 X+0,4) °C 10М: ±(140’² Х+1,0) °С Для остальных: ±(2-10^-3 Х+2 е.м.р)

Таблица 3 - Технические характеристики регистраторов

Продолжение таблицы 3

Примечания к таблице 3:

1) в графе «Потребляемая мощность» указано максимальное значение потребляемой мощности для значения напряжения питания (через дробь) соответственно 100 В и 240 В

от источника переменного тока;

2) указана масса изделия без учета дополнительных опций.

Нормальные условия эксплуатации:

температура окружающей среды, °С

относительная влажность, %

напряжение питания, В                              от 90 до 132 или от 180 до 250

от источника переменного тока частотой 50/60 Гц ±1 %. время прогрева, мин, не менее

Рабочие условия эксплуатации:

температура окружающей среды, °С                                   от 0 до 50;

относительная влажность воздуха при температуре от 5 до 40 °С, %       от 20 до 80;

напряжённость внешнего магнитного поля, А/м, не более

напряжение питания, В:                              от 90 до 132 или от 180 до 250

от источника переменного тока частотой 50/60 Гц ±2 %.
