Манометры цифровые МТ работают по принципу преобразования давления в электрический сигнал. В качестве первичного преобразователя давления в электрический сигнал в манометрах используется один из самых стабильных и надежных в мире кремниевый резонансно-частотный датчик давления, разработанный фирмой «Yokogawa Electric Corporation». Датчик отлично себя зарекомендовал в измерительных преобразователях давления EJA. Обладая высокой точностью измерений, малым гистерезисом и отличной повторяемостью, первичный преобразователь давления позволил манометрам МТ выйти на передовые позиции в области эталонов давления, приближая их метрологические характеристики к характеристикам грузопоршневых манометров, значительно превосходя их по эксплуатационным возможностям.

При подаче на вход манометра измеряемого давления или разности давлений кремниевая мембрана с внедренными в вакууммированные полости резонаторами, возбуждаемыми внешним магнитным полем, деформируется, изменяя собственную частоту колебаний резонаторов, находящихся в активной зоне измерительной мембраны. При этом собственная частота колебаний резонаторов, не изменияется. В результате на выходе первичного преобразователя формируется информативный параметр выходного сигнала виде разности частот «активного» и «нейтрального» резонаторов. Далее разность частот, пропорциональная измеряемому давлению, непосредственно преобразуется в цифровой сигнал, который затем попадает в микропроцессор и выводится на жидкокристаллический дисплей. Информация об измеряемом давлении может выражаться в любых единицах.

Манометры оснащены блоком преобразования и микропроцессорным устройством, которые обеспечивают выполнение манометрами различных функций:

• - питание датчика напряжением 24 В постоянного тока;

• - измерения тока и напряжения;

• - индикация измеряемой величины в виде процентного отношения от верхнего предела измерений;

• - индикация погрешности поверяемых приборов в виде абсолютных и относительных значений.

Манометр имеет внутреннюю память для хранения данных измерений и калибровки, а также стандартный интерфейс GP-IB RS-232-C дл регистрации данных и передачи их на компьютер, а также - для дистанционного управления манометром с компьютера.

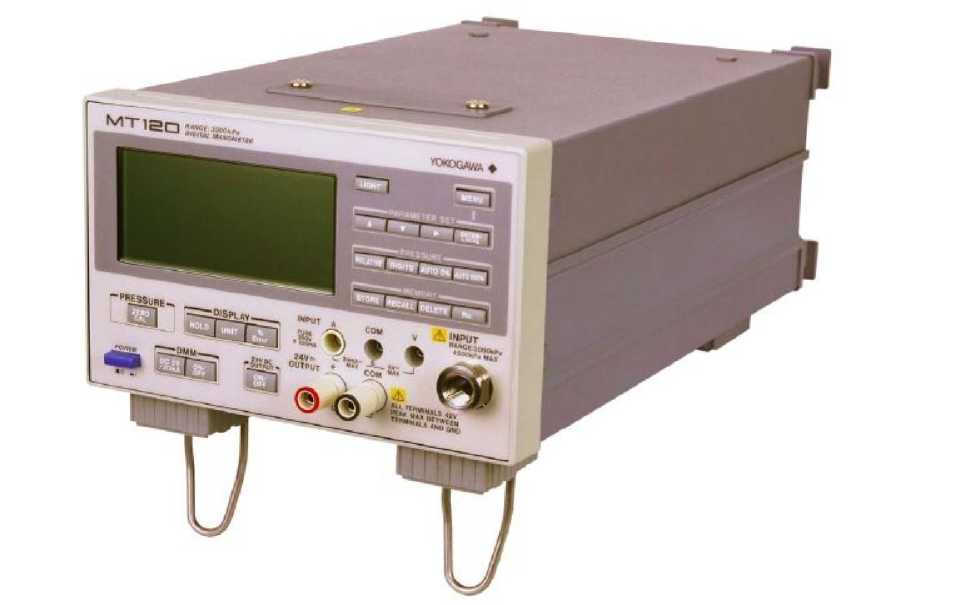

Модели МТ210 и МТ220 - это усовершенствованные модели МТ110, МТ120. Они снабжены новым процессором, расширяющим сервисные возможности приборов. Так, например, манометры МТ220 могут индицировать отклонение значений поверяемого прибора от расчетных значений.

Манометры МТ210F обладают большим быстродействием, что облегчает их применение в автоматизированных системах.

Пределы измерений давления, кПа (в зависимости от модели):

• - абсолютного                                                                         0 ... 130

• - избыточного                                      от минус 10.10 до минус 80 .3000

• - разности давлений                                                     от 0 . 1 до 0 . 700

Погрешность измерений (в зависимости от модели):

• - абсолютного                                   ± (0,010 % от тек. знач. + 0,010 % от в.п.и.)

• - избыточного                                 от ± (0,01 % от тек. знач. + 0,010 % от в.п.и.)

до ± (0,01 % от тек. знач. + 0,025 % от в.п.и.)

• - разности давлений                         от ± (0,010 % от тек. знач. + 0,025 % от в.п.и.)

до ± (0,015 % от тек. знач. + 0,020 % от в.п.и.)

Для моделей МТ110 и МТ120 основная приведенная погрешность в пределах:

Диапазон измерений силы постоянного электрического тока (кроме модели МТ210), мА: Пределы допускаемой основной погрешности в режиме измерения силы постоянного электрического тока: Диапазон измерений напряжения постоянного электрического тока (кроме модели МТ210), В: Пределы допускаемой основной погрешности в режиме измерения напряжения постоянного электрического тока: Измеряемая среда:

Диапазон рабочих температур, °С:

Напряжение питания:

- переменного тока, В

- постоянного тока ( от аккумулятора ), В Масса (основной блок), кг, не более Габаритные размеры, мм, не более
