Номер по Госреестру СИ: 65864-16
65864-16 Системы сбора данных
(GM)
Назначение средства измерений:
Системы сбора данных GM (далее - системы) - комплексы программно-технические предназначенные для измерений напряжения постоянного тока, силы постоянного электрического тока (с использованием шунтирующих резисторов и без), сигналов от термопар и термопреобразователей сопротивления различных градуировок, для измерений частотно-импульсных сигналов, для воспроизведения сигналов силы постоянного электрического тока, а также для регистрации и хранения измеренных значений, регулирования технологических параметров, формирования сигналов аварийной сигнализации и графического представления временных диаграмм на персональном компьютере (ПК) с помощью специализированного программного обеспечения (ПО).
Внешний вид.
Системы сбора данных
Рисунок № 1
Внешний вид.
Системы сбора данных
Рисунок № 2
Внешний вид.
Системы сбора данных
Рисунок № 3
Внешний вид.
Системы сбора данных
Рисунок № 4
Внешний вид.
Системы сбора данных
Рисунок № 5
Внешний вид.
Системы сбора данных
Рисунок № 6
Внешний вид.
Системы сбора данных
Рисунок № 7
Внешний вид.
Системы сбора данных
Рисунок № 8
Программное обеспечение
Программное обеспечение (ПО) систем состоит из двух элементов базовое программное обеспечение (БПО), являющееся метрологически значимым и прикладное программное обеспечение (ППО), не являющееся метрологически значимым.
Для аналогово-цифровых и цифро-аналоговых преобразований измеренных сигналов используются алгоритмы, реализованные в БПО и записанные в постоянной памяти систем. БПО устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования системы, что соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014. Метрологические характеристики систем нормированы с учетов влияния на них БПО.
Для конфигурирования систем и просмотра данных с помощью ПК используется прикладное программное обеспечение (ППО) SMARTDAC+ STANDARD.
Программные средства SMARTDAC+ STANDARD не имеют доступа к энергонезависимой памяти систем и не позволяют заменять или корректировать БПО.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии |
R1.01.01 и выше |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и/или на корпус системы методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам сбора данных GM
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 201-004-2016 с изменением № 1 «Системы сбора данных GM. Методика поверки», утверждённому ФГУП «ВНИИМС» 18.09.2017 г.
Основные средства поверки:
калибратор универсальный Н4-7 регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (регистрационный №) 22125-01;
калибратор многофункциональный MC5-R (регистрационный № 18624-99); магазин сопротивлений измерительный МСР-60М регистрационный № 2751-71); мультиметр цифровой прецизионный Fluke 8508A (регистрационный № 25984-14);
термометр цифровой лабораторный ЛТ-300 (регистрационный № 61806-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на паспорт или свидетельство о поверке системы.
Заявитель
Общество с ограниченной ответственностью «Иокогава Электрик СНГ»(ООО «Иокогава Электрик СНГ»)
Адрес: 129090, г.Москва, Грохольский пер., д.13, стр.2
Телефон: (495) 737-78-68/71
Факс: (495) 737-78-69, 933-85-49
E-mail: info@ru.yokogawa.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип работы систем основан на аналого-цифровом преобразовании измеряемой величины и передачи данных измерений на ПК для представления в цифровом виде на экране.
Системы строятся по модульному принципу и состоят из блоков, включающих в себя модули, выполненные из поликарбоната и устанавливаемые последовательно. В состав систем могут входить следующие модули: основной модуль GM10, модуль питания GM90PS, модуль расширения GX90EX, базы для модулей GM90MB и модули ввода/вывода: модули аналоговых входов GX90XA, модули дискретных входов GX90XD, модули импульсных входов GX90XP, модули аналоговых выходов GX90YA, модули дискретных выходов GX90YD, модули дискретных входов/выходов GX90WD и модули ПИД-регулирования GX90UT.
Основной модуль GM10 оснащен цифровым дисплеем и индикаторами состояния, набором функциональных клавиш, портом Ethernet, USB-портом и разъемом под SD-карту памяти, а также интерфейсом RS-422A/485 (опционально), расположенными на лицевой панели модуля.
В зависимости от конфигурации, системы могут быть одноблочными (состоят только из главного блока (ГБ), до 100 измерительных каналов) или многоблочными (состоят из ГБ и суб-блоков (СБ), до 420 измерительных каналов на систему). Многоблочные системы позволяют подключать до 6 СБ, связанных с ГБ каскадным соединением с помощью кабелей Ethernet длинной не более 100 м. ГБ может включать в себя до 10 модулей ввода/вывода при одноблочной системе и до 6 при многоблочной. СБ может включать в себя до 6 модулей ввода/вывода. Для ГБ обязательным является наличие основного модуля GM10 и модуля питания GM90PS. Для СБ обязательным является наличие модуля питания GM90PS, модуля расширения GX90EX и хотя бы одного модуля ввода/вывода. Конфигурация модулей ввода/вывода является гибкой и может быть изменена в процессе эксплуатации системы. В качестве СБ также может быть использован блок расширения ввода/вывода GX60.
Системы снабжены функцией сохранения считываемой информации (данные о диагностике, сигнализации, вычислениях, данные технологического процесса) во внутреннюю память, на SD-карту памяти, либо на файл-сервер, используя функцию FTP-клиента. Данные, сохраненные на SD-карте, можно конвертировать в Excel или текстовый формат с помощью специализированного ПО, что облегчает процесс их обработки на ПК. Системы могут быть подключены к сети Ethernet и поддерживают функции Веб-сервера для оперативного дистанционного контроля состояния, E-mail-уведомлений и обмена файлами по протоколу FTP. Системы могут осуществлять обмен данными по открытым сетевым протоколам Modbus/TCP (стандартно), Modbus RTU, EtherNet/IP и OPC-UA (опционально).
Монтаж систем осуществляется на DIN-рейку, также возможны настольная установка и настенный монтаж.
Фотографии общего вида блоков и модулей системы приведены на рисунках 1-7.

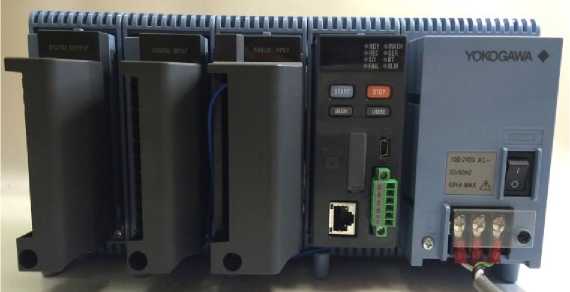

Рисунок 1 - Фотография блока системы сбора данных GM
Рисунок 3 - Фотография модуля
питания GM90PS

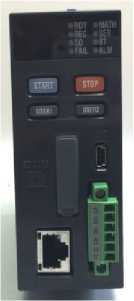

Рисунок 2 - Фотография основного модуля системы сбора данных GM10

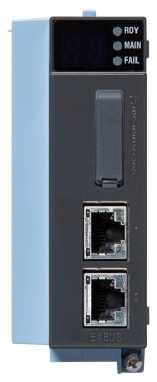

Рисунок 5 - Фотография модуля расширения GX90EX
Рисунок 4 - Фотография базы для модулей GM90МВ

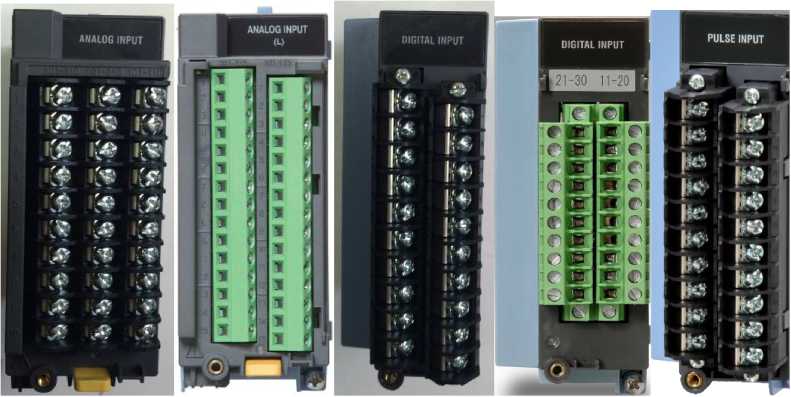

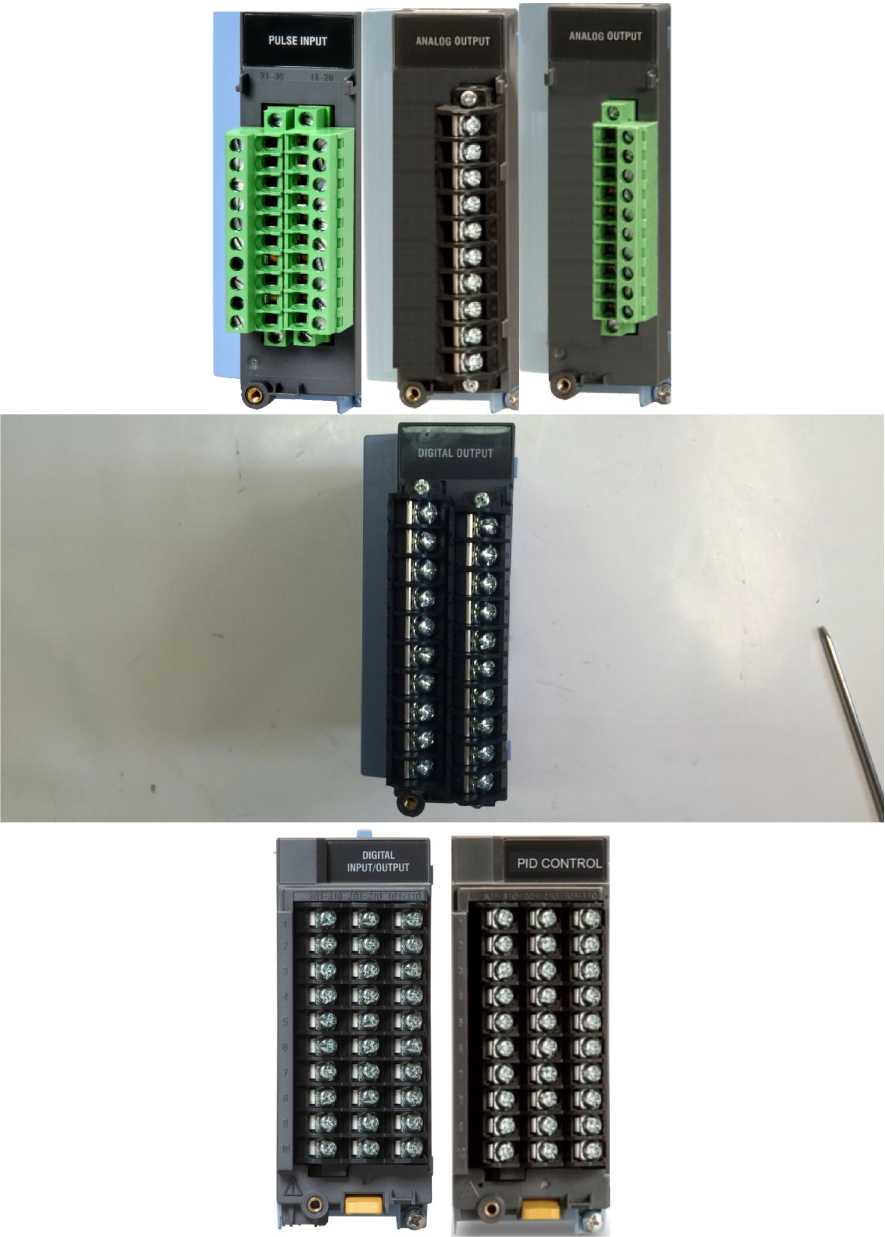

Рисунок 6 - Фотография модулей ввода/вывода: GX90XA, GX90XA (с зажимными клеммами), GX90XD, GX90XD (с зажимными клеммами),
GX90XP, GX90XP (с зажимными клеммами), GX90YA, GX90YA (с зажимными клеммами), GX90YD, GX90WD, GX90UT

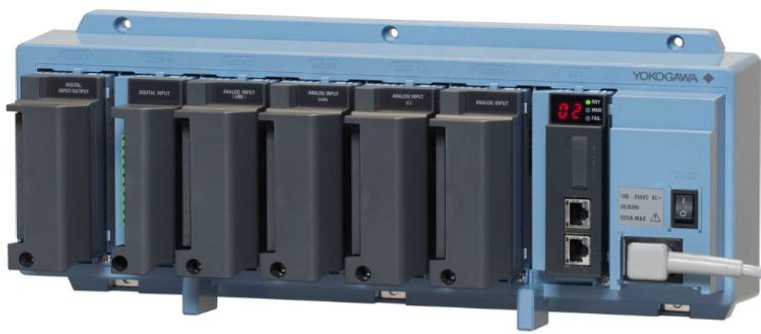

Рисунок 7 - Фотография блока расширения ввода/вывода GX60
Комплектность системы представлена в таблице 4.
Таблица 4 - Комплектность
Наименование |
Обозначение |
Количество, шт. |
Система сбора данных |
Согласно спецификации |
1 |
Кабель питания (если предусмотрен) |
Тип согласно заказу |
1 |
Заглушка разъема питания |
- |
1 |
Винт для внутрисистемных соединений |
- |
8 |
SD-карта, объем 1024 Мбайт |
- |
1 |
Руководство по эксплуатации |
- |
1 |
Методика поверки |
МП 201-004-2016 с изменением № 1 |
1 |
Метрологические характеристики измерительных каналов (ИК) систем приведены в таблице 2, технические характеристики приведены в таблице 3.
Таблица 2 - Метрологические характеристики
Диапазон измерений (тип термопар, термопреобразователей сопротивления) |
Пределы допускаемой основной погрешности |
Единица наименьшего разряда цифровой индикации | |
Время интегрирования АЦП - более 16,7 мс (для высокоскоростного режима - период опроса более 50 мс) |
Время интегрирования АЦП - 1,67 мс (для высокоскоростного режима - период опроса менее 20 мс) | ||
1 |
2 |
3 |
4 |
Сигналы напряжения постоянного тока (DCV) | |||
от -20 до +20 мВ |
±(5Ч0-4Х+0,012) мВ; ±(540ЛХ+0,005 [0,012]) мВ1) |
±(Г10-3Х+0,04) мВ; ±(Г10-3Х+0,025 [0,04])мВ1) |
1 мкВ |
от -60 до +60 мВ |
±(540-4Х+0,03) мВ; ±(540-4Х+0,02) мВ1) |
±(Г10-3^Х+0,15) мВ; ±(Г10-3^Х+0,1) мВ1) |
10 мкВ |
от -200 до +200 мВ |
±(540-4^Х+0,03) мВ; ±(5Ч0-4Х+0,02 [0,03]) мВ1) |
±(1-10’3-Х+0,4) мВ; ±(110-3Х+0,1 [0,4]) мВ1) | |
от -1 до +1 В |
±(5-10’4-Х+1,2-10’3) В; ±(5Ч0-4Х+0,240-3) В1) |
±(1-10’3-Х+4-10’3) В; ±(1-10’3-Х+1-10’3) В1) |
100 мкВ |
от -2 до +2 В |
±(5^10-4^Х+1,2^10-3) В; ±(5404Х+0,540-3 [1,2-10-3])В1 |
±(1-10-3Х+4-10-3) В; ±(1-10’3-Х+1-10’3 [440-3]) Вп |
1 |
2 |
3 |
4 |
от -6 до +6 В |
±(540ЛХ+340-3) В; ±(540-4^Х+240-3) В1) |
±(140-^Х+0,015) В; ±(1 • 10-3^Х+0,01) В1) |
1 мВ |
от -20 до +20 В |
±(540-4^Х+340-3) В; ±(5Ч0-4^Х+2Ч0-3 [3 • 10-3]) В1) |
±(140-3^Х+0,04) В; ±(1 • 10-3^Х+0,01 [0,04]) В1) | |
от -50 до +50 В |
±(540лХ+0,03) В; ±(540-4^Х+0,02) В1) |
±(140-^Х+0,15) В; ±(Ы0-3^Х+0,1) В1) |
10 мВ |
от -100 до +100 В |
±(540ЛХ+0,02) В1) |
±(ы0-3^Х+0,1) В1) | |
Сигналы напряжения постоянного тока (стандартный сигнал) | |||
от 0,4 до 2 В |
±(5-10’4-Х+1,2-10’3) В; ±(540"4^Х+0,540-3 [1,2-10-3]) В1) |
±(1<10-3^Х+4<10-3) В; ±(1-10’3-Х+1-10’3 [4-10-3]) В1) |
100 мкВ |
от 1 до 5 В |
±(540ЛХ+340-3) В; ±(540-4^Х+240-3) В1) |
±(Г10-3^Х+0,015) В; ±(1-10 3-Х+0,01) в 1) |
1 мВ |
Сигналы силы постоянного электрического тока | |||
от 0 до 20 мА |
±(340-3^Х+540-3) мА |
±(340-3^Х+0,09) мА |
1 мкА |
Сигналы силы постоянного электрического тока (стандартный сигнал) | |||
от 4 до 20 мА |
±(340-3^Х+540-3) мА |
±(340-3^Х+0,09) мА |
1 мкА |
Сигналы от термопар (ТП) | |||
R: от 0 до 1760 °C |
±(15Ч0-4^Х+1) °C, |
±(240-3^Х+6) °C, | |
S: от 0 до 1760 °C |
±(540ЛХ+1) °C1); |
±(140-3^Х+4 [6]) °C1); | |
R,S: ±2,2 °C, ±1,4 °C1), при 0 °C < X < 800 °C; |
R,S: ±7,6 °C, ±4,8 [7,6] °C1) при 0 °C < X < 800 °C; | ||
B: от 0 до 1820 °C |
B: ±3 °C, ±1,5 [3] °C1) при 400 °C < X < 800 °C, не нормируется при X < 400 °C |
B: ±11 °C, ±7 [11] °C1) при 400 °C < X < 800 °C; не нормируется при X < 400 °C | |
К: от -270 до +1370 °C |
±(15Ч0-4^Х+0,7) °C, ±(5Ч0-4^Х+0,7) °C1); |
±(240-3^Х+5) °C, ±(140-3^Х+3,5) °C1); |
0,1 °C |
К: от -200 до +500 °C |
±(3540-4^Х+0,7) °C, ±(240-3^Х+0,7) °C1) при -200 °C < X < 0 °C; не нормируется при X < -200 °C |
±(340-2^Х+5) °C, ±(240-2^Х+3,5) °C1) при -200 °C < X < 0 °C; не нормируется при X < -200 °C | |
E: от -270 до +800 °C |
±(15Ч0-4^Х+0,5) °C, ±(540лХ+0,5) °C1); |
±(240-3^Х+4) °C, ±(140-3^Х+2,5) °C1); | |
J: от -200 до +1100 °C |
±(3540-4^Х+0,5) °C, ±(240-3^Х+0,5) °C1) при -200 °C < X < 0 °C; не нормируется при X < -200 °C |
±(240-2^Х+4) °C, ±(240-2^Х+2,5) °C1) при -200 °C < X < 0 °C; не нормируется при X < -200 °C |
1 |
2 |
3 |
4 |
±(15Ч0-4^Х+0,5) °C, ±(5Ч0-4^Х+0,5) °C1); |
±(240-3^Х+2,5) °C, ±(140-3^Х+2,5) °C1); | ||
Т: от -270 до +400 °C |
±(3540-4^Х+0,5) °C, ±(240-3^Х+0,5) °C1} при -200 °C < X < 0 °C; |
±(240ЛХ+2,5) °C, ±(240-2^Х+2,5) °C1) при -200 °C < X < 0 °C; | |
не нормируется при X < -200 °C |
не нормируется при X < -200 °C | ||
N:ot-270 до +1300 °C |
±(15Ч0-4^Х+0,7) °C, ±(5Ч0-4^Х+0,7) °C1}; ±(740-3^Х+0,7) °C, ±(540-3^Х+0,7) °C1} при -200 °C < X < 0 °C; |
±(3-10’3-Х+6) °C, ±(140-3^Х+4) °C1); ±(5-10’2Х+6) °C ±(3,540-2^Х+4) °C1) при -200 °C < X < 0 °C; |
0,1 °C |
не нормируется при X < -200 °C |
не нормируется при X < -200 °C | ||
XK (L): от -200 до +600 °C |
±(25Ч0-4^Х+0,8) °C, ±(5Ч0-4^Х+0,5) °C1}; ±(240-3^Х+0,5) °C1} при X < 0 °C |
±(540-3^Х+4) °C, ±(140-3^Х+2,5) °C1); ±(140-2^Х+2,5) °C1) при X < 0 °C | |
Сигналы от термопреобразователей сопротивления (TC) | |||
Pt100: от -200 до +850 °C |
±(1540-4^Х+0,3) °C; |
±(3-10’3-Х+1,5) °C; |
0,1 °C |
Pt100: от -150 до +150 °C |
±(5-10'4-Х+0,3) °C1),2) |
±(1-10’3-Х+1,5) °C1),2) |
0,01 °C |
Pt25: от -200 до +550 °C |
±(1540-4^Х+0,8) °C; ±(1-10’3-Х+0,8) °C1),2) |
±(340-3^X+4) °C; ±(240-3^Х+2) °C1),2) | |
Pt50: от -200 до +550°C |
±(3-10’3-Х+0,6) °C; ±(540-4^Х+0,6) °C1),2) |
±(640-3^X+3) °C; ±(1-10’3-Х+1,5) °C1),2) | |
10M: от -200 до +200 °C |
±(240-3^Х+2) °C; ±(1-10’3-Х+0,7 [2]) °C1); ±(С10-3^Х+2) °C2) |
±(440-3^Х+6) °C; ±(2^10-3^Х+2,5 [5]) °C1) ±(240-3^Х+5) °C2) | |
50M: от -200 до +200 °C |
±(1540-4^Х+0,6) °C; ±(540ЛХ+0,б) °C1),2) |
±(340-3^X+4) °C; ±(1-10’3-Х+1,5) °C1),2) |
0,1 °C |
100M: от -200 до +200 °C |
±(1540-4^Х+0,3) °C; ±(540-4^Х+0,э) °C1),2) |
±(3-10’3-Х+1,5) °C; ±(1-10’3-Х+1,5) °C1),2) | |
46П: от -200 +550 °C |
±(340-3^Х+0,8) °C; ±(540-4^Х+0,6) °C1),2) |
±(640-3^Х+4) °C; ±(1-10’3-Х+1,5) °C1),2) | |
100П: от -200 до +600 °C |
±(1540-4^Х+0,3) °C; ±(5-10'4-Х+0,3) °C1),2) |
±(340-3^X+2) °C; ±(1-10’3-Х+1,5) °C1),2) |
1 |
2 |
3 |
4 |
Pt5002)’ 3): от -200 до +850 °C |
±(5Ч0"4^Х+0,3) °C; |
±(1-10’3-Х+1,5) °C; |
0,1 °C |
Pt10002)’ 3): от -200 до +850 °C | |||
Сигналы сопротивления | |||
от 0 до +20 Ом |
±(5Ч0-4^Х+0,007) Ом |
±(140"3^Х+0,025) Ом |
0,001 Ом |
от 0 до +200 Ом |
±(540-4^Х+0,03) Ом |
±(140-3^Х+0,15) Ом |
0,01 Ом |
от 0 до +2000 Ом |
±(540-4^Х+0,3) Ом |
±(140-3^Х+1) Ом |
0,1 Ом |
Импульсные сигналы | |||
Открытый коллектор ВКЛ: 0,5 В пост. тока и менее ВЫКЛ: ток утечки 0,5 мА и менее | |||
Сухой контакт ВКЛ: менее 200 Ом, ВЫКЛ: более 50 кОм для GX90XD, GX90WD, более 100 кОм для GX90XP |
±1 импульс |
- | |
Импульс напряжения 5 В постоянного тока (только для модулей GX90XP) ВКЛ: более 3 В ВЫКЛ: менее 1 В | |||
Выходные сигналы силы постоянного электрического тока | |||
от 0 до 20 мА от 4 до 20 мА |
±0,1 % от верхнего предела диапазона измерений |
- | |
Пр1)имечания
|
-
I | 2 I 3 I 4
-
6 Запись погрешности в виде ±(540-4^Х+0,005 [0,012]) мВ для измерений в высокоскоростном режиме следует понимать следующим образом:
-
- при меньших значениях периода опроса (значения 50, 100 или 200 мс для периода опроса более 50 мс, либо 1, 2 или 5 мс для периода опроса менее 20 мс) следует выбирать значение, указанное в квадратных скобках, т.е. погрешность составляет ±(540ЛХ+0,012) мВ;
-
- для больших значений периода опроса (более 500 мс для периода опроса более 50 мс, либо 10 или 20 мс для периода опроса менее 20 мс) значение,-4указанное в квадратных скобках, следует игнорировать, т.е. погрешность составляет ±(5-10-Х+0,005) мВ;
-
7 Метрологические характеристики импульсных сигналов действительны только при наличии одного или нескольких модулей дискретных входов GX90XD или модулей дискретных входов/выходов GX90WD (максимальная частота импульсов 250 Гц, минимально возможная длительность 2 мс), а также модулей импульсных входов GX90XP (максимальная частота импульсов 20 кГц, минимально возможная длительность 25 мкс) и опции математических вычислений /MT в коде модели основного модуля системы;
-
8 Метрологические характеристики выходных сигналов силы постоянного тока действительны только при наличии одного или нескольких модулей аналоговых выходов GX90YA или модулей ПИД-регулирования GX90UT;
-
9 Метрологические характеристики входных сигналов модулей ПИД-регулирования GX90UT соответствуют метрологическим характеристикам модулей аналогового ввода GX90XA в высокоскоростном режиме с периодом опроса 50, 100 или 200 мс за исключением сигналов силы постоянного электрического тока, которые модулем GX90UT не поддерживаются;
-
10 Метрологические характеристики при подключении модулей ввода/вывода к внешним блокам ввода/вывода GX60 соответствуют характеристикам при подключении модулей ввода/вывода непосредственно к ГБ или СБ системы;
-
II Ток измерения сигналов от термопреобразователей сопротивления и сигналов сопротивления составляет 1 мА во всех случаях, кроме следующих исключений: для термопреобразователей сопротивления Pt500 и Pt1000, а также для диапазона измерения сопротивления от 0 до 2000 Ом ток измерения составляет 0,25 мА, для термопреобразователей Pt25, 10М и 50М, подключенных к модулю ПИД-регулирования GX90UT, а также для термопреобразователей сопротивления 10М, подключенных к модулю GX90XA в высокоскоростном режиме, ток измерения составляет 1,6 мА;
-
12 Градуировки термопреобразователей сопротивления Pt500 и Pt1000, а также входы измерения сопротивления доступны только модификации GX90XA c 4-проводной схемой подключения;
-
13 Пределы допускаемой погрешности измерений при масштабировании (количество знаков/цифр) = погрешность измерения х диапазон масштабирования / диапазон измерения + 2 знака/цифры (значение округляется до ближайшего наибольшего целого числа);
1
2
3
4
-
14 При измерении силы постоянного тока с использованием шунтирующих резисторов и входов напряжения постоянного тока диапазон измерения (D) и дискретность цифровой индикации (d) силы тока определяются как частное от деления D и d напряжения на номинал резистора. Пределы AI допускаемой абсолютной погрешности измерения силы постоянного тока при этом определяются по формуле:
D' =±(DT ■ ■)
где AU - пределы абсолютной погрешности измерения напряжения постоянного тока;
AR - пределы абсолютной погрешности измерения сопротивления резистора;
R - номинальное значение сопротивления шунтирующего резистора;
X - измеренное значение силы постоянного тока.
-
15 Пределы допускаемой погрешности компенсации холодного спая (при измерении температуры, больше или равной 0 °C и при уравновешенной температуре входных разъемов):
Тип K, E, J, T, N, XK (L): ±0,5 °C при (23 ± 2) °C, ±0,7 ° C от 0 до 50 °C, ±1 °C от минус 20 до плюс 60 °C;
Тип R, S: ±1,0 °C при (23 ± 2) °C, ±1,4 °C от 0 до 50 °C, ±2 °C от минус 20 до плюс 60 °C; Тип B: внутренняя компенсация фиксирована для 0 °C;
-
16 Пределы допускаемой дополнительной погрешности входных сигналов модулей GX90XA и GX90UT от влияния температуры окружающей среды на каждые 10°C при времени интегрирования 16,7 мс и выше:
±(0,05 % от измеренного значения + 0,05 % от диапазона измерений);
10М: ±(240"3^Х+0,1) °C;
пределы допускаемой дополнительной погрешности модулей GX90YA от влияния температуры окружающей среды на каждый °C: ±440"3 мА
-
Таблица 3 - Технические характеристики
Наименование модуля |
Параметр |
Значение |
GM10, GM90PS, GM90MB, GM90EX, GX90UT, GX90XA, GX90XD, GX90XP, GX90YA, GX90YD, GX90WD, GX601} |
Нормальная температура окружающего воздуха, °С |
от +21 до +25 |
Влажность окружающей среды без конденсации, % |
от 20 до 85 | |
Высота монтажа над уровнем моря, м, не более |
2000 | |
GM102), GM90PS, GM90MB, GM39) 0EX, GX90XA3), GX90XD, GX90XP, GX90XA |
Температура окружающего воздуха в рабочих условиях применения, °С |
от -20 до +60 |
GX90UT, GX90YD, GX90WD, GX90YA |
от -20 до +50 | |
GX60 |
от 0 до +50 |
Наименование модуля |
Параметр |
Значение | |
GM90PS |
Напряжение переменного тока, В |
от 100 до 240±10%% | |
Частота переменного тока, Гц |
50±2 % или 60±2 % | ||
Потребляемая мощность, В^А |
при 100 В перемен. тока |
от 25 до 45 | |
при 240 В перемен. тока |
от 35 до 60 | ||
Напряжение постоянного тока, В |
оТ 12 до 28±10% | ||
Потребляемая мощность, В^А |
при 12-24 В пост. тока |
от 15 до 24 | |
GM10 |
Г абаритные размеры, мм, не более |
45,1х111х107,1 | |
GM90MB |
57,7х135х103,1 | ||
GM90PS |
56,8х135х107,1 | ||
GX90EX |
45,1х111х107,1 | ||
GX90UT |
45,2х111х133,1 | ||
GX90XA |
45,1х111х133,1 | ||
GX90XD |
45,1х111х133,1 | ||
GX90XP |
45,1х111х133,1 | ||
GX90YA |
45,1х111х133,1 | ||
GX90YD |
45,1х111х133,1 | ||
GX90WD |
45,1х111х133,1 | ||
GX60 |
412,5x164,7x127,8 | ||
GM10 |
Масса, кг, не более |
0,25 | |
GM90MB |
0,15 | ||
GM90PS |
0,55 | ||
GX90EX |
0,18 | ||
GX90UT |
0,3 | ||
GX90XA |
0,3 | ||
GX90XD |
0,3 | ||
GX90XP |
0,3 | ||
GX90YA |
0,2 | ||
GX90YD |
0,3 | ||
GX90WD |
0,3 | ||
GX60 |
3,2 | ||
Примечания:
|
