Весы имеют модульную компоновку. В качестве модулей весов выступают:

• - грузоприемное устройство (далее — ГПУ), включающее в себя весоизмерительные датчики (далее — датчики);

• - устройство обработки сигналов датчиков;

• - принтер для печатания этикеток;

• - терминал с дисплеем и органами управления весами.

Устройство обработки сигналов датчиков может быть конструктивно объединено с принтером в едином корпусе (принтер GLP 80 для печати этикеток шириной до 80 мм, принтеры GLP 160, GLP 160 L для печати этикеток шириной до 160 мм, принтер GLP I для печати этикеток шириной до 300 мм и распознавания радиочастотных меток), в этом случае в весах используется отдельный терминал с органами управления весами и дисплеем в различных конструктивных исполнениях (GT 240, GT 6 M, GT 7 C, GT 12 C, GT 12 E, GT CT, GT NT).

Устройство обработки сигналов датчиков, принтер для печатания этикеток и терминал с органами управления весами и дисплеем могут быть объединены в один весоизмерительный прибор в едином корпусе.

ГПУ всегда представляет собой отдельную механическую конструкцию для принятия нагрузки. ГПУ и другие модули весов могут размещаться на рабочем месте оператора (настольное, напольное размещение) или могут быть закреплены на специальной стойке, или быть включены в состав упаковочных машин (грузы перемещаются оператором вручную).

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругих элементов датчиков в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей результатов измерений массы в визуальной форме на дисплее весов, а также их распечатке, и/или их передачей в виде электрического сигнала через цифровой интерфейс связи на периферийные устройства, например, персональный компьютер.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):

• - устройство первоначальной установки на нуль (T.2.7.2.4);

• - полуавтоматическое устройство установки на нуль (T.2.7.2.2);

• - устройство слежения за нулем (T.2.7.3);

• - устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

• - устройство предварительного задания значения массы тары (T.2.7.5);

• - устройство взвешивания тары (T.2.7.4.2);

• - устройство переключения показаний брутто-нетто (T.5.2.1);

• - устройство выбора единиц измерений (2.1);

• - показывающее устройство с расширением (Т.2.6);

• - устройство установки по уровню (Т.2.7.1);

• - устройство обнаружения промахов (5.2).

Весы имеют режимы работы в качестве однодиапазонных или многоинтервальных весов в зависимости от модификации весов.

Модификации весов имеют обозначения вида Y X, где Y — это обозначение: GLP-W, (также обозначается GLP-W^MAXX), GLP-WI (также обозначается GLP-WI^MAXX) или GLM-E Automac (также обозначается GLM-E^MAXX Automac); X — обозначение одного из конструктивных исполнений ГПУ.

Конструктивные исполнения ГПУ c четырьмя тензорезисторными весоизмерительными датчиками:

• - iL Professional 800F/MP, iL Professional 2000F/MP, iL Professional 4000F/MP, iL Professional 6000F/IP, iL Professional 7500F/IP или iL Professional 20000F/IP: платформы для стационарной напольной установки или в приямок, изготавливаются из нержавеющей стали;

• - iL Economy 2000F/MP или iL Economy 4000F/MP: платформы для напольной установки или в приямок, изготавливаемые из нержавеющей стали.

Конструктивные исполнения ГПУ c одним тензорезисторным весоизмерительным датчиком:

• - LA 18 А/М: платформа для стационарной А^установки, изготавливаемая из оцинкованной стали (весы GLM-E Automac / GLM-E^MAXX Automac оснащаются только ГПУ LA 18 А/М);

• - iL Economy 300F/SP: платформы для стационарной напольной установки изготавливаемые из нержавеющей стали;

• - iL Professional 50SMP/SP или iL Professional 150SMP/SP: платформы для напольной установки из нержавеющей стали, с датчиком, заключенным в герметичный кож ух;

Конструктивные исполнения ГПУ c системой рычагов, передающих нагрузку от платформы весов весоизмерительному датчику:

• - iL Professional 20F/HY, iL Professional 150F/HY, iL Professional 350F/HY или iL Professional 750F/HY: платформы для напольной установки, изготавливаемые из нержавеющей стали, могут быть оснащены роликовым конвейером;

Цифровой индекс в обозначениях исполнений ГПУ указывает на величину максимальной нагрузки. Модификации весов, отличаются максимальными нагрузками и соответствующими метрологическими характеристиками.

Примеры общего вида весов представлен на рисунках 1 и 2.

Примеры общего вида терминалов представлен на рисунке 3.

Примеры общего вида ГПУ весов представлен на рисунках 4 и 5.

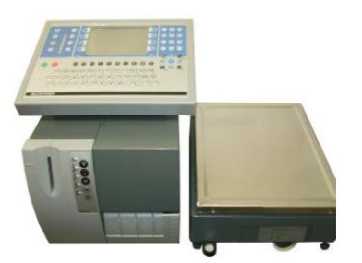

Рисунок 1 — Весы GLP-W (принтер GLP 80, терминал GT 6М, ГПУ LA 18 А/М)

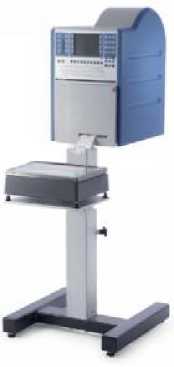

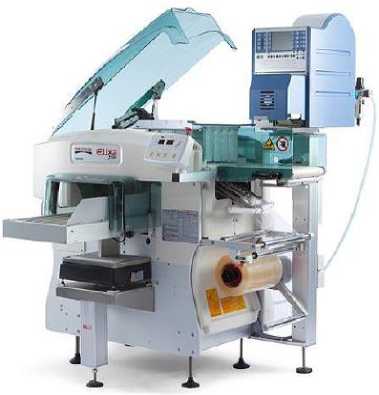

Рисунок 2 — Весы GLM-E Automac LA 18 А/М в составе упаковочной машины (слева); весы GLP-WI c ГПУ LA 18 А/М на стойке (справа)

GT 240         GT CT

GT NT

GT 6 M

GT 7 C

GT 12 C

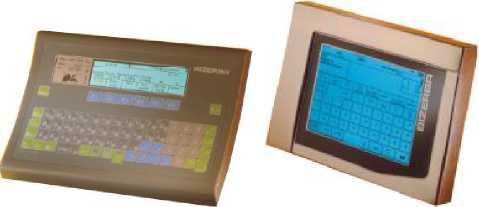

Рисунок 3 — Общий вид терминалов

GT 12 E

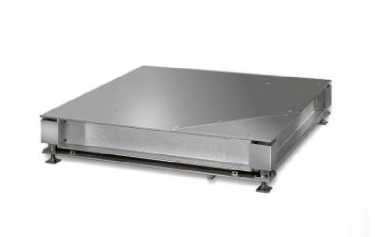

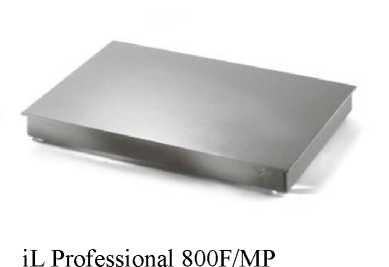

iL Professional 2000F/MP, iL Professional 4000F/MP, iL Professional 6000F/MP, iL Professional 7500F/MP

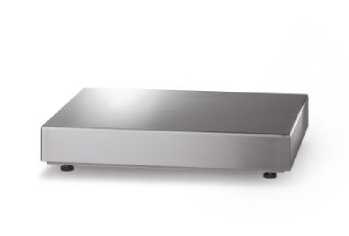

Рисунок 4 — Общий вид исполнений ГПУ

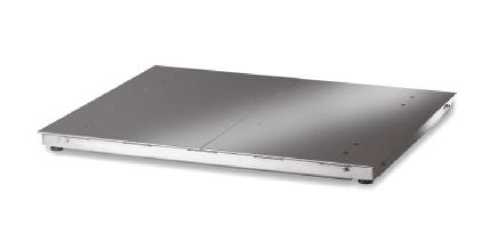

iL Professional 20000F/MP

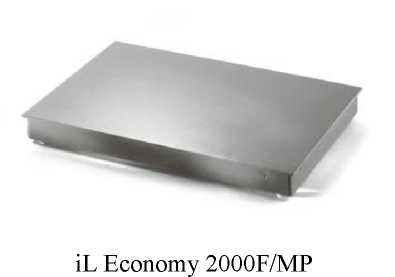

iL Economy 4000F/MP

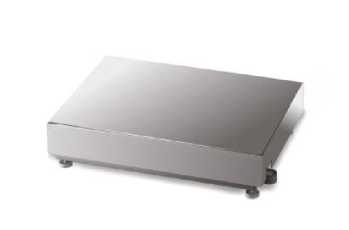

iL Economy 300F/SP

iL Professional 50SMP/SP, iL Professional 150SMP/SP

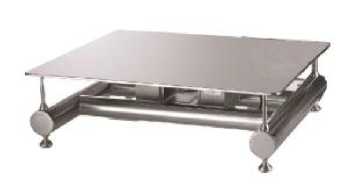

iL Professional 20F/HY, iL Professional 150F/HY, iL Professional 350F/HY, iL Professional 750F/HY

LA 18 A/M

Рисунок 5 — Общий вид исполнений ГПУ

Идентификация модификаций весов осуществляется по маркировочной табличке весов, на которой указывается следующая информация о конкретном экземпляре весов: наименование и/или товарный знак изготовителя, заводской номер весов, идентификационный номер ГПУ, обозначение класса точности, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min, поверочного интервала e (ei поддиапазонов взвешивания многоинтервальных весов), диапазона уравновешивания тары. Значения Max (Maxi), Min, e (ei) указываются также рядом с дисплеем. Кроме того на идентификационной табличке, располагаемой на ГПУ указываются: идентификационный номер ГПУ, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min, поверочного интервала e (ei поддиапазонов взвешивания многоинтервальных весов), диапазона уравновешивания тары.

Знак поверки в виде наклейки наносится на лицевую панель корпуса терминала, устройства обработки сигналов датчиков или весоизмерительного прибора. Схема пломбировки представлена на рисунке 6.

Пломба

Детальный вид

Защитная пластина

Пломба

Пломба

Пломба

Пломба

АЦП

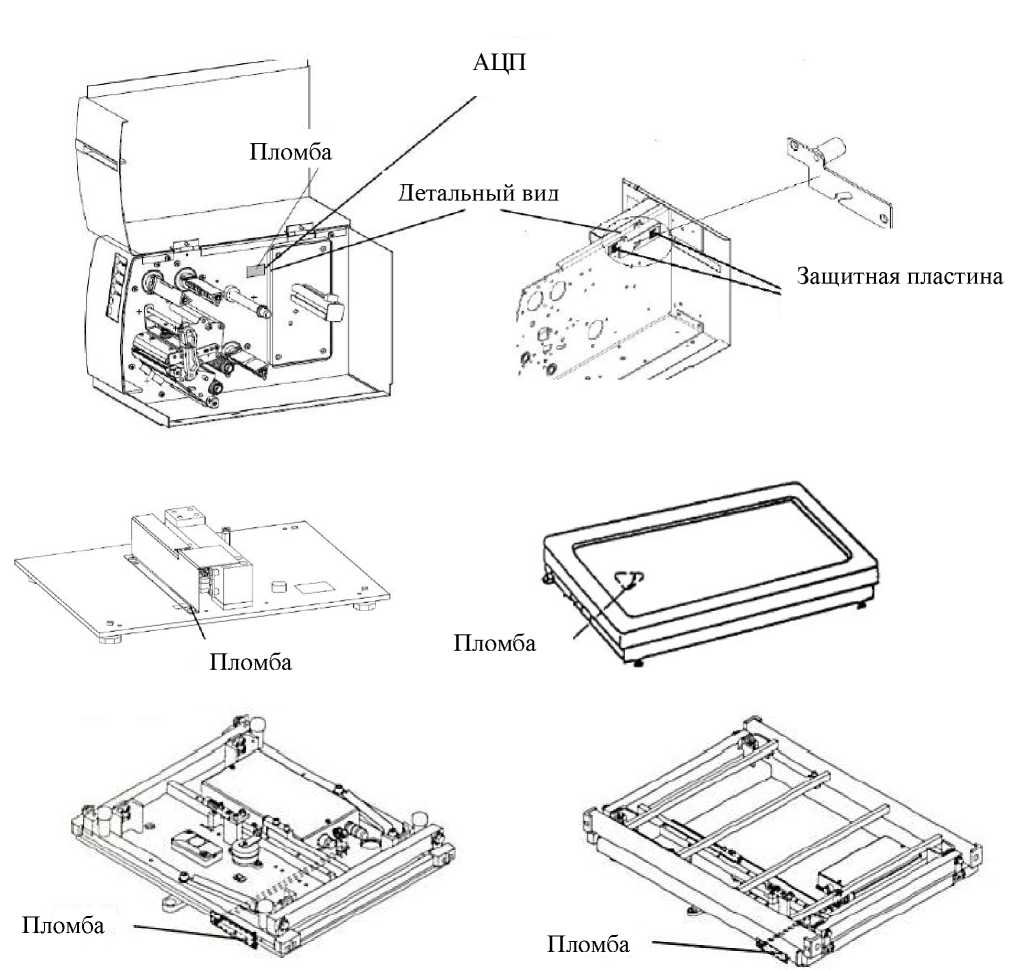

Рисунок 6 — Примеры схемы пломбировки

• 1. Весы...................................................................................................................................1 шт.

• 2. Руководство по эксплуатации........................................................................................1 экз.

Класс точности по ГОСТ OIML R 76-1—2011................................................................III (средний).

Диапазон уравновешивания тар ы ........................................................................................ 1 00 % Мах.

Диапазон температуры (п. 3.9.2.1, ГОСТ OIML R 76-1—2011), ^оС...........от минус 10 до плюс 40.

Электрическое питание от сети переменного тока:

• - напряжение питания, В..................................................................................... от 120 до 240;

• - частота, Гц..........................................................................................................................50±1.

Таблица 2 — Однодиапазонные весы GLP-W, GLP-W^MAXX,GLP-WI, GLP-WI^MAXX

MAXX

Таблица 3 — Однодиапазонные весы GLM-E Automac (GLM-E Automac)

Таблица 4 — Многоинтервальные весы GLP-W, GLP-W^MAXX,GLP-WI, GLP-WI^MAXX

MAXX

Таблица 5 — Многоинтервальные весы GLM-E Automac (GLM-E Automac)
