Конструктивно весы состоят из грузоприемного устройства (от одного до трех) и весоизмерительного прибора (далее индикатора) модели NT.

Грузоприемное устройство (далее ГПУ) выполнено в виде платформы, опирающейся на один, два или четыре весоизмерительных тензорезисторных датчика (далее — датчика).

Индикатор весов выполнен в отдельном корпусе и включает в себя преобразователь электрических сигналов датчиков, микропроцессор обработки измерительной информации, ПЗУ для хранения параметров конфигурации индикатора, настройки и другой служебной информации, записываемых в энергонезависимое запоминающее устройство, а также сенсорный экран, выполняющий функции первичного дисплея и клавиатуры оператора посредством графического интерфейса.

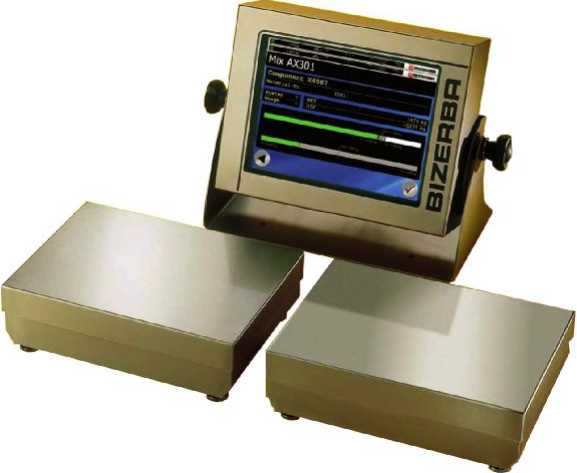

Общий вид весов представлен на рисунке 1.

Рисунок 1 — Общий вид весов NT (исполнение с двумя ГПУ «20»)

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругого элемента датчика в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее этот сигнал преобразуется в цифровой код, и измеренное значение массы выводится на дисплей индикатора. Через цифровые интерфейсы связи значение массы может быть передано на внешние периферийные устройства (например, вторичный дисплей).

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

• - устройство первоначальной установки нуля (T.2.7.2.4);

• - полуавтоматическое устройство установки нуля (T.2.7.2.2);

• - устройство слежения за нулем (T.2.7.3);

• - устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

• - устройство взвешивания тары (T.2.7.4.2);

• - устройство предварительного задания массы тары (T.2.7.5);

• - индикация показаний нагруженных весов при не включенном устройстве тарирования и/или устройстве предварительного задания массы тары (T.5.2.1);

• - показывающее устройство с отличающимся делением шкалы — для весов класса точности II (Т.2 5.4);

• - показывающее устройство с расширением (не более 5 с ) — кроме весов класса точности II (T.2.6);

• - запоминающее устройство (4.4.6);

• - вычисление стоимости на основе общей массы и цены за единицу массы не для прямой продажи населению (4.15);

• - устройство обнаружения промахов (5.2);

• - устройство выбора единиц измерений (2.1);

• - устройство установки по уровню (Т.2.7.1).

Весы имеют обозначение вида NT / x (для весов с одним ГПУ); NT / x / y (для весов с двумя ГПУ); NT / x / y / z (для весов с тремя ГПУ); где «x», «y», «z» — обозначение исполнения ГПУ.

Исполнения ГПУ определяют метрологические характеристики весов:

• - однодиапазонные или многоинтервальные весы;

• - класс точности по ГОСТ Р 53228-2008;

• - максимальная нагрузка Max (или Maxi поддиапазонов взвешивания многоинтервальных весов);

• - минимальная нагрузка Min;

• - поверочное деление e (или ei поддиапазонов взвешивания многоинтервальных весов);

• - число поверочных делений n (или ni поддиапазонов взвешивания многоинтервальных весов);

• - диапазон рабочих температур.

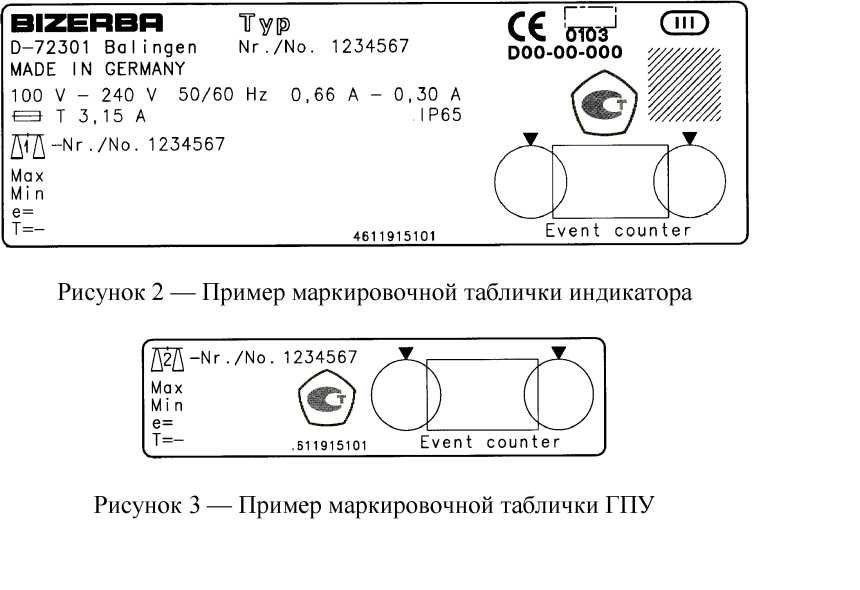

Класс точности, значения Max (или Maxi), Min, e (или ei), диапазон рабочих температур (для весов класса точности II), указывается на маркировочной табличке ГПУ. Кроме того, значения Max (или Maxi), Min, e (или ei), диапазон уравновешивания тары (выборки массы тары) указывается на маркировочной табличке, размещенной на корпусе индикатора. Примеры маркировочных табличек приведены на рисунках 2 и 3.

Рисунок 3 — Пример маркировочной таблички ГПУ

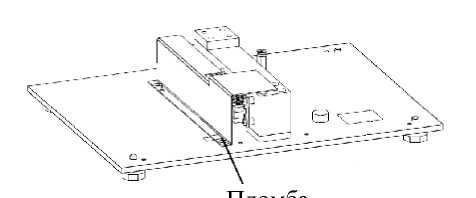

Рисунок 4 — Схема пломбировки ГПУ исполнения «150», «350, «750»

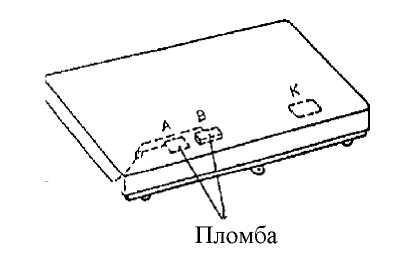

Рисунок 5 — Схема пломбировки ГПУ исполнений «100 VE-S(-3)», «150 VE-S(-3)», «200 VE-S(-3)», «400 VE-S(-3)», «150 VE-S-F(-3)», «200 VE-S-F(-3)», «200 VE-K(-3)», «200VE-F(-3)», «600 VE-P(-3)», «3000 VE-P», «750 VE-ED(-3)», «750 VE-FK(-3)», «800 VE(-3)», «2000 VE(-3)», «2000 VE-D(-3)», «2000 VE-M(-3)», «2000 VE-L(-3)», «2000 VE-ED(-3)», «2000 VE-LDIGIT (3)», «4000 VE(-3)», «4000 VE-M(-3)», «4000 VE-L(-3)», «4000 VE-D(-3)», «4000 VE-ED(-3)», «4000 VE-LDIGIT(-3)», «7500 VE(-3)», «20000 VE(-3)» (показаны ГПУ со снятой платформой)

Пломба

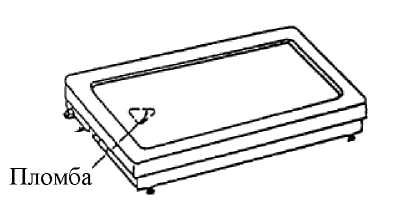

Рисунок 6 — Схема пломбировки ГПУ исполнения «20»

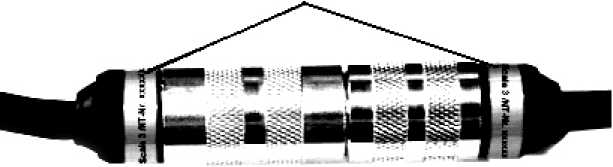

Пломба на разделяемом соединении с указанием серийных номеров индикатора и ГПУ

Рисунок 7 — Схема пломбировки сигнального кабеля

Весы..................................................................................................................................1 шт.

Руководство по эксплуатации........................................................................................1 экз.

Таблица 2

Технические характеристики: Электрическое питание от сети переменного тока:

- номинальное напряжение питания, В ..........................................220 _-⁺²₃²₃

- частота, Гц.......................................................................................50±1

Габаритные размеры(высота, ширина, глубина), мм, не более ........ 1500; 3000; 2000

Масса, кг, не более ................................................................................1100
