Конструктивно весы модели GH состоят из грузоприемного устройства и весоизмерительного прибора (индикатора). Индикатор объединен в одном корпусе с принтером. Весы моделей GLP-W и GLM-E Automac состоят из грузоприемного устройства, устройства обработки аналоговых данных с принтером, и терминала. Весы модели GLM-E Automac используются как отдельно, так и в составе упаковочных машин.

Грузоприемное устройство (далее ГПУ) представляет собой механическую конструкцию, предназначенную для принятия нагрузки и опирающуюся на один, два или четыре весоизмерительных тензорезисторных датчика (далее датчики).

Электрическое соединение частей весов осуществляется сигнальными кабелями, на которых указывается заводской номер весов.

Общий вид весов представлен на рисунке 1.

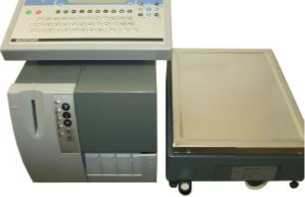

Весы GH

ЙЯ

Весы GLP-W

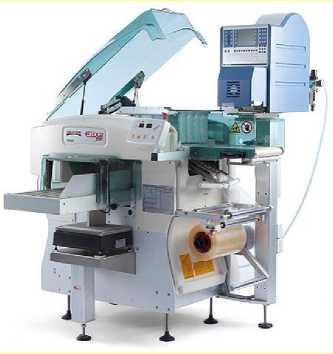

Весы GLM-E Automac (установленные на упаковочную машину)

Рисунок 1 — Общий вид весов

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого товара деформации упругого элемента датчика в аналоговый электрический сигнал, пропорциональный массе груза. Далее этот сигнал преобразуется в цифровой код, и измеренное значение массы выводится на дисплей индикатора. По команде оператора проводится печать. При оснащении индикатора интерфейсами связи (RS 232, RS 485, TTY 20mA) значение массы передается на внешние периферийные устройства (например, вторичный дисплей).

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

• - устройство первоначальной установки нуля (T.2.7.2.4);

• - полуавтоматическое устройство установки нуля (T.2.7.2.2);

• - устройство слежения за нулем (T.2.7.3);

• - устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

• - устройство взвешивания тары (T.2.7.4.2);

• - устройство предварительного задания массы тары (T.2.7.5);

• - индикация показаний нагруженных весов при невключенном устройстве тарирования и/или устройстве предварительного задания массы тары (T.5.2.1);

• - запоминающее устройство (4.4.6);

• - показывающее устройство с расширением (T.2.6);

• - устройство обнаружения промахов (5.2);

• - устройство выбора единиц измерений (2.1).

Весы имеют обозначение вида GH / x, GLP-W / x, GLM-E Automac / x, где «x» — обозначение исполнения ГПУ.

Исполнения ГПУ определяют метрологические характеристики весов:

• - однодиапазонные или многоинтервальные весы;

• - класс точности по ГОСТ Р 53228-2008;

• - максимальная нагрузка Max (или Maxi поддиапазонов взвешивания многоинтервальных весов);

• - минимальная нагрузка Min;

• - поверочное деление e (или ei поддиапазонов взвешивания многоинтервальных весов);

• - число поверочных делений n (или ni поддиапазонов взвешивания многоинтервальных весов);

• - диапазон рабочих температур.

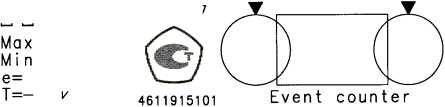

Класс точности, значения Max (или Maxi), Min, e (или ei), диапазон рабочих температур (для весов класса точности II), указывается на маркировочной табличке ГПУ. Значения Max (или Maxi), Min, e (или ei), также отображаются на дисплее индикатора (терминала) при работе весов. Пример обозначения весов на маркировочной табличке показан на рисунках 2,

3.

Event counter _________________________________>

D-72301 Balingen    Nr./No. 1234567

MADE IN GERMANY

100 V - 240 V 50/60 Hz 0,66 A - 0,30 A e T 3,15 A                          IP65

ДТД-Nr./No. 1234567

Max

M i n

e=

^T=                                    4611915101

Дгй-Nr./No. 1234567

Рисунок 3 — пример маркировочной таблички ГПУ

Знак поверки в виде наклейки наносится на лицевую панель индикатора (терминала). Схема пломбировки весов от несанкционированного доступа приведена на рисунках 4 - 7.

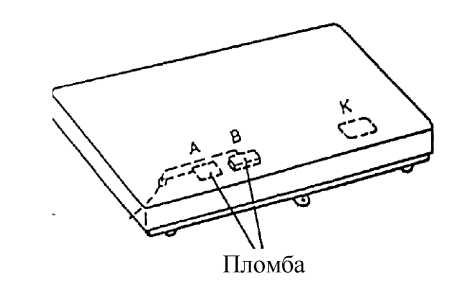

Рисунок 4 — Пломбировка ГПУ исполнения «150», «350, «750» (показаны ГПУ со снятой гру-

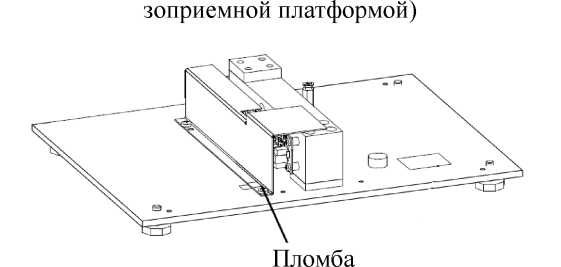

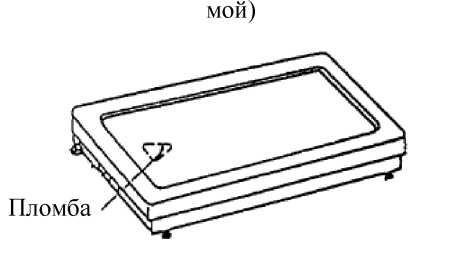

Рисунок 5 — Пломбировка ГПУ исполнений «100 VE-S(-3)», «150 VE-S(-3)», «200 VE-S(-3)», «400 VE-S(-3)», «150 VE-S-F(-3)», «200 VE-S-F(-3)», «200 VE-K(-3)», «200VE-F(-3)», «600 VE-P(-3)», «3000 VE-P», «750 VE-ED(-3)», «750 VE-FK(-3)», «800 VE(-3)», «2000 VE(-3)», «2000 VE-D(-3)», «2000 VE-M(-3)», «2000 VE-L(-3)», «2000 VE-ED(-3)», «2000 VE-LDIGIT (-3)», «4000

VE(-3)», «4000 VE-M(-3)», «4000 VE-L(-3)», «4000 VE-D(-3)», «4000 VE-ED(-3)», «4000 VE-

LDIGIT(-3)», «7500 VE(-3)», «20000 VE(-3)» (показаны ГПУ со снятой грузоприемной платфор-

Защитная пластина

Рисунок 7 — Опломбирование аналогово-цифрового преобразователя весов GLP-W

Весы....................................................................................................................................1 шт.

Руководство по эксплуатации..........................................................................................1 экз.

Метрологические характеристики приведены в таблице 2. Таблица 2

Технические характеристики:

Электрическое питание от сети переменного тока:

- номинальное напряжение питания, В ........................................................220 _-⁺²₃²₃

- частота, Гц.....................................................................................................50±1

Габаритные размеры(высота, ширина, глубина), мм, не более ...................... 1500; 3000; 2000

Масса, кг, не более ..............................................................................................1100
