Весы состоят из весоизмерительного прибора eS10 (далее — прибор) и грузоприемного устройства (далее — ГПУ). Сигнальные кабели весоизмерительных датчиков ГПУ в зависимости от исполнения весов подключаются к прибору напрямую или через соединительную коробку. Весоизмерительный прибор может быть закреплен непосредственно на ГПУ, на стойке, или располагаться отдельно от ГПУ в удобном для оператора месте.

Прибор eS10 содержит аналого-цифровой преобразователь сигнала весоизмерительных датчиков, устройство обработки цифровых данных (микропроцессор), определяющее значение массы, первичный дисплей, клавиатуру оператора, интерфейсы связи с периферийными устройствами, например, печатающими устройствами.

ГПУ представляет собой механическую конструкцию для принятия нагрузки.

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругого элемента датчика в аналоговый электрический сигнал, пропорциональный массе груза. Далее этот сигнал преобразуется в цифровой код, обрабатывается, и измеренное значение массы выводится на дисплей. При оснащении весов интерфейсами связи измеренные значения передаются на периферийные электронные устройства.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):

• - устройство первоначальной установки на нуль (T.2.7.2.4);

• - полуавтоматическое устройство установки на нуль (T.2.7.2.2);

• - автоматическое устройство установки на нуль (T.2.7.2.3);

• - устройство слежения за нулем (T.2.7.3);

• - устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

• - устройство взвешивания тары (T.2.7.4.2);

• - устройство переключения показаний брутто-нетто (T.5.2.1);

• - устройство выбора единиц измерений (2.1);

• - показывающее устройство с расширением (Т.2.6)

• - устройство установки по уровню (Т.2.7.1);

• - устройство обнаружения промахов (5.2);

Весы имеют режимы работы в качестве однодиапазонных или многоинтервальных весов.

Модификации весов имеют обозначения вида eS10 X, где X — обозначение одного из конструктивных исполнений ГПУ.

Конструктивные исполнения ГПУ c четырьмя тензорезисторными весоизмерительными датчиками:

• - iL Professional 800F/MP, iL Professional 2000F/MP, iL Professional 4000F/MP, iL Professional 6000F/MP, iL Professional 7500F/MP или iL Professional 20000F/MP: платформы для стационарной напольной установки или в приямок, изготавливаются из нержавеющей стали;

• - iL Special 4000D/MP: низкопрофильные платформы для напольной установки из нержавеющей стали;

• - iL Special 2000FF/MP: откидывающиеся низкопрофильные платформы для напольной установки из нержавеющей стали;

• - iL Special 3000U/MP: П-образная платформа из нержавеющей стали для взвешивания грузов на палетах;

• - iL Economy 2000F/MP или iL Economy 4000F/MP: платформы для напольной установки или в приямок, изготавливаемые из нержавеющей стали.

Конструктивные исполнения ГПУ c двумя тензорезисторными весоизмерительными датчиками:

• - iL Special 1000O/MP или iL Special 1000OR/MP: подвесные ГПУ, выполненные в виде балки для размещения взвешиваемого груза на неподвижном крюке, или на крюке с роликовым механизмом перемещения, соответственно;

• - iL Special 750E/MP: низкопрофильная платформа для стационарной напольной установки (с пандусами) или в приямок;

• - iL Special 750М/МР: низкопрофильная мобильная платформа для напольной установки (с пандусами).

Конструктивные исполнения ГПУ c одним тензорезисторным весоизмерительным датчиком:

• - iL Special 400O/SP: подвесные ГПУ, выполненные в виде балки для размещения взвешиваемого груза на неподвижном крюке;

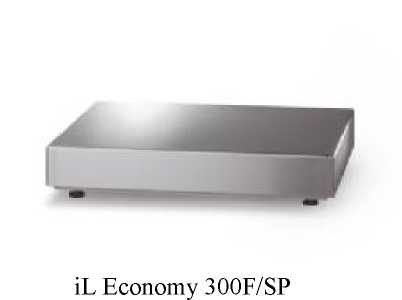

• - iL Economy 300F/SP: платформы для стационарной напольной установки или в приямок, изготавливаемые из нержавеющей стали;

• - iL Professional 50SMP/SP или iL Professional 150SMP/SP: платформы для напольной установки из нержавеющей стали, с датчиком, заключенным в герметичный кожух;

• - iL Special 150T/SP: ГПУ для закрепления на стене со складывающейся платформой из нержавеющей стали;

• - iL Special 150H/SP: ГПУ для закрепления на стене с нескладывающейся платформой из нержавеющей стали и крюком для размещения взвешиваемого груза.

Конструктивные исполнения ГПУ c системой рычагов, передающих нагрузку от платформы весов весоизмерительному датчику:

• - iL Professional 20F/HY, iL Professional 150F/HY, iL Professional 350F/HY или iL Professional 750F/HY: платформы для напольной установки, изготавливаемые из нержавеющей стали, могут быть оснащены роликовым конвейером;

Цифровой индекс в обозначениях исполнений ГПУ указывает на величину максимальной нагрузки. Модификации весов, отличаются максимальными нагрузками и соответствующими метрологическими характеристиками.

Общий вид весоизмерительного прибора и ГПУ весов представлен на рисунках 1 - 3.

Рисунок 1 — Общий вид прибора eS10

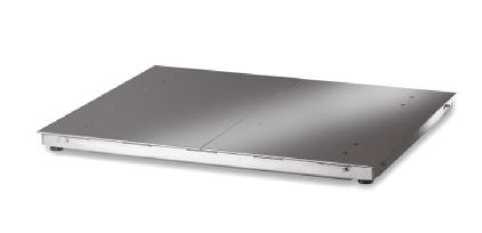

iL Professional 2000F/MP, iL Professional 4000F/MP, iL Professional 6000F/MP, iL Professional 7500F/MP

iL Professional 20000F/MP                    iL Special 4000D/MP

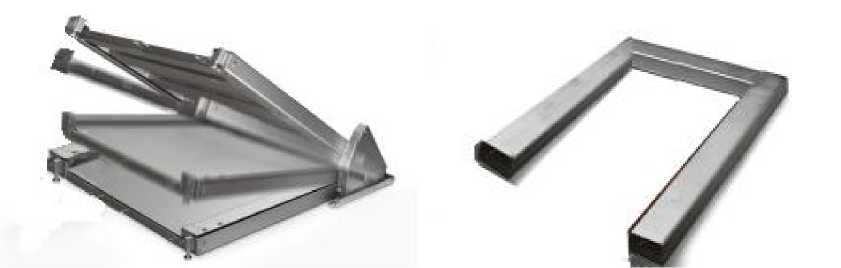

iL Special 2000FF/MP                        iL Special 3000U/MP

iL Special 1000OMP, iL Special 1000OR/MP,

iL Special 400O/SP

Рисунок 2 — Общий вид исполнений ГПУ

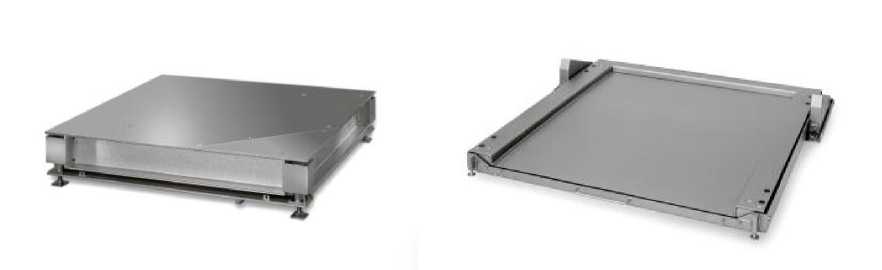

iL Special 750E/MP

iL Special 750M/MP

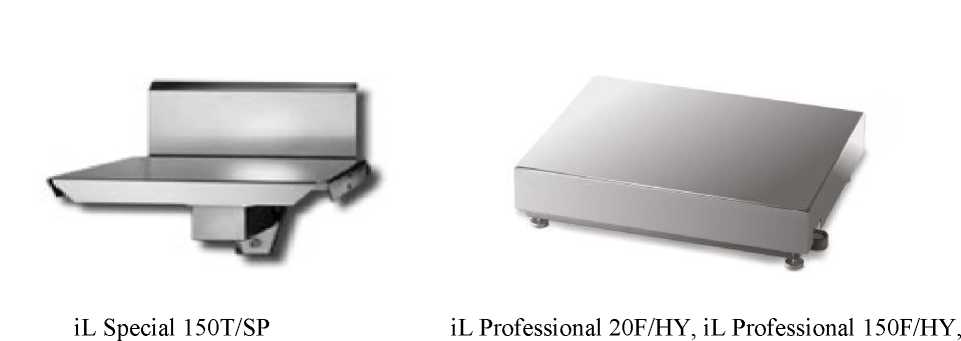

iL Professional 350F/HY, iL Professional 750F/HY

Рисунок 3 — Общий вид исполнений ГПУ

Идентификация модификаций весов осуществляется по маркировочной табличке весов, располагаемой на весоизмерительном приборе, на котором указывается следующая информация о конкретном экземпляре весов: наименование и/или товарный знак изготовителя, заводской номер весов, идентификационный номер ГПУ, обозначение класса точности, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min, поверочного интервала e (ei поддиапазонов взвешивания многоинтервальных весов), диапазона уравновешивания тары. Также значения Max (Maxi), Min, e (ei) указываются также рядом с дисплеем весоизмерительного прибора. Кроме того на идентификационной табличке, располагаемой на ГПУ указываются: идентификационный номер ГПУ, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min, поверочного интервала e (ei поддиапазонов взвешивания многоинтервальных весов), диапазона уравновешивания тары.

Знак поверки в виде наклейки наносится на лицевую панель корпуса весоизмерительного прибора. Пломбировке от несанкционированного доступа подвергается корпус весоизмерительного прибора для защиты от несанкционированного доступа к соединениям сигнальных кабелей датчиков, а также переключателя юстировки. Схема пломбировки представлена на рисунках 4 и 5.

Пломба в виде наклейки, закрывающая доступ к монтажному винту крышки соединительной коробки

Пломба в виде наклейки, закрывающая доступ к монтажному винту крышки весоизмерительного прибора

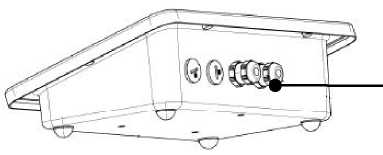

Рисунок 4 — Схема пломбировки весов

Маркировочная табличка

Рисунок 5 — Схема пломбировки весов

Окошко для просмотра пломбы переключателя юстировки

• 1. Весы...................................................................................................................................1 шт.

• 2. Руководство по эксплуатации на весы .........................................................................1 экз.

• 3. Руководство по эксплуатации на весоизмерительный прибор ..................................1 экз.

Класс точности по ГОСТ OIML R 76-1—2011...............................................III (см. таблицы 2 и 3).

Диапазон уравновешивания тары ........................................................................................100 % Мах.

Диапазон температуры (п. 3.9.2.1, ГОСТ OIML R 76-1-2011), ^оС.............от минус 10 до плюс 40.

Электрическое питание от сети переменного тока:

• - напряжение питания, В..................................................................................... от 120 до 240;

• - частота, Гц..........................................................................................................................50±1.

Значения максимальных нагрузок Мах, числа n, величины поверочных интервалов весов e и величины действительной цены деления (шкалы) d указаны в таблицах 2 и 3.

Таблица 2 — Однодиапазонные весы

Таблица 3 — Многоинтервальные весы

Масса весов, кг, не более................................................................................................................2000.

Габаритные размеры ГПУ, мм, не более (ширина, глубина, высота)....................2500, 2500, 2000.
