Весы состоят из весоизмерительного прибора iS50 (далее — прибор) и от одного до трех грузоприемных устройств (далее — ГПУ), соединенных сигнальным кабелем. Весоизмерительный прибор может быть закреплен непосредственно на ГПУ или на стойке, или располагаться отдельно от ГПУ в удобном для оператора месте.

Прибор iS50 содержит заключенные в одном корпусе электронные устройства: устройства обработки данных, предназначенные для аналого-цифрового преобразования выходных сигналов весоизмерительных датчиков, дальнейшей обработки данных и выдачи результатов взвешивания в цифровой форме через цифровой интерфейс, и цифровое устройство, имеющее клавиатуру оператора, дисплей для отображения результата взвешивания, а также цифровые интерфейсы связи с периферийными устройствами, например, печатающими устройствами.

ГПУ представляет собой механическую конструкцию для принятия нагрузки и может быть выполнено в различных исполнениях.

Конструктивные исполнения ГПУ весов среднего класса точности c четырьмя тензоре-зисторными весоизмерительными датчиками:

• - iL Professional 800F/MP, iL Professional 2000F/MP, iL Professional 4000F/MP, iL Professional 6000F/MP, iL Professional 7500F/MP, iL Professional 20000F/MP: платформы для стационарной напольной установки или в приямок, изготавливаются из нержавеющей стали;

• - iL Special 4000D/MP: низкопрофильные платформы для напольной установки из нержавеющей стали;

• - iL Special 2000FF/MP: откидывающиеся низкопрофильные платформы для напольной установки из нержавеющей стали;

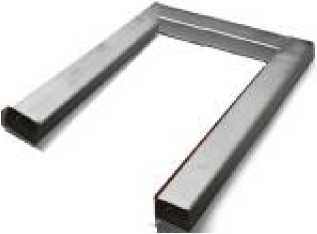

• - iL Special 3000U/MP: П-образная платформа из нержавеющей стали для взвешивания грузов на палетах;

• - iL Economy 2000F/MP, iS50 iL Economy 4000F/MP: платформы для напольной установки или в приямок, изготавливаемые из нержавеющей стали;

Конструктивные исполнения ГПУ весов среднего класса точности c двумя тензорези-сторными весоизмерительными датчиками:

• - iL Special 1000O/MP, iS50 iL Special 1000OR/MP: подвесные ГПУ, выполненные в виде балки для размещения взвешиваемого груза на неподвижном крюке, или на крюке с роликовым механизмом перемещения;

• - iL Special 750E/MP: низкопрофильная платформа для стационарной напольной установки (с пандусами) или в приямок;

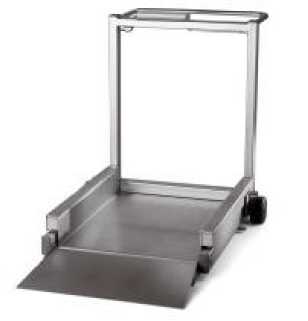

• - iL Special 750M/MP низкопрофильная мобильная платформа для напольной установки (с пандусами).

Конструктивные исполнения ГПУ весов среднего класса точности c одним тензорези-сторным весоизмерительным датчиком:

• - iL Special 400O/SP: подвесные ГПУ, выполненные в виде балки для размещения взвешиваемого груза на неподвижном крюке.

• - iL Economy 300F/SP: платформы для стационарной напольной установки или в приямок, изготавливаемые из нержавеющей стали;

• - iL Professional 50SMP/SP, iL Professional 150SMP/SP: платформы для напольной установки из нержавеющей стали, с датчиком, заключенным в герметичный кожух;

• - iL Special 150T/SP: ГПУ для закрепления на стене со складывающейся платформой из нержавеющей стали;

• - iL Special 150H/SP: ГПУ для закрепления на стене с нескладывающейся платформой из нержавеющей стали и крюком для размещения взвешиваемого груза;

Конструктивные исполнения ГПУ весов среднего класса точности c системой рычагов, передающих нагрузку от платформы весов весоизмерительному датчику:

• - iL Professional 20F/HY, iL Professional 150F/HY, iL Professional 350F/HY, iL Professional 750F/HY: платформы для напольной установки, изготавливаемые из нержавеющей стали, могут быть оснащены роликовым конвейером;

Конструктивные исполнения ГПУ весов высокого класса точности:

• - iL Precision 65F/SP: платформы для напольной установки из конструкционной коррозионностойкой стали;

• - iL Precision 35F/EMK: платформы для напольной установки из конструкционной коррозионностойкой стали со встроенным грузом для юстировки;

Цифровой индекс в обозначениях исполнений ГПУ указывает на величину максимальной нагрузки. Каждое конструктивное исполнение имеет модификации, отличающиеся максимальными нагрузками и соответствующими метрологическими характеристиками.

Общий вид весов представлен на рисунках 1 - 4.

Рисунок 1 — Общий вид прибора iS50 (исполнение для настольного размещения)

4000F/MP,

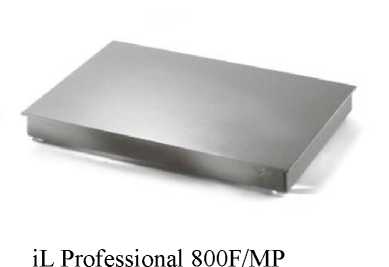

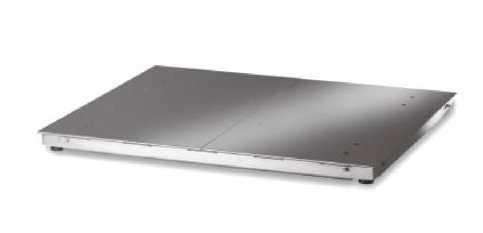

iL Professional 2000F/MP, iL Professional

iL Special 4000D/MP

iL Professional 20000F/MP

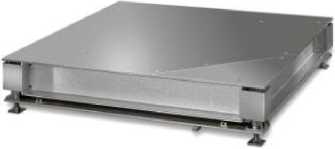

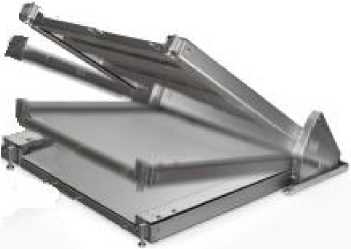

iL Special 2000FF/MP

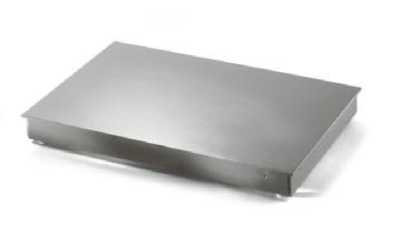

iL Economy 2000F/MP

iL Economy 4000F/MP

■ ~I CT~ 4bi ^г£ I

iL Special 1000OMP, iL Special 1000OR/MP, iL Special 400O/SP

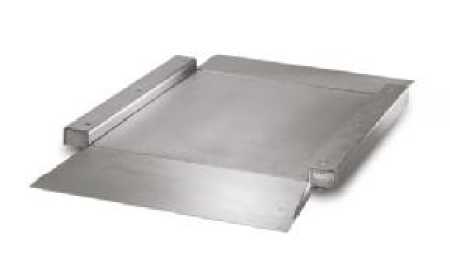

iL Special 750E/MP

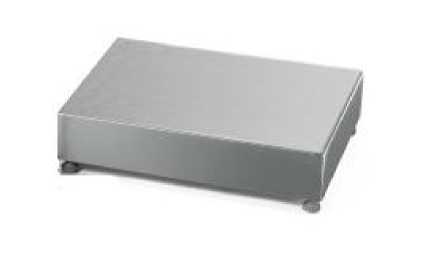

iL Economy 300F/SP

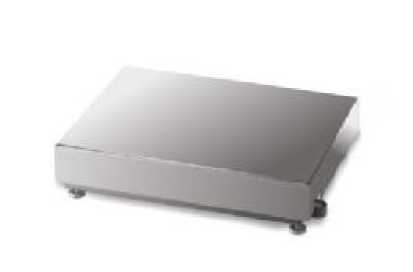

iL Professional 50SMP/SP, iL Professional 150SMP/SP

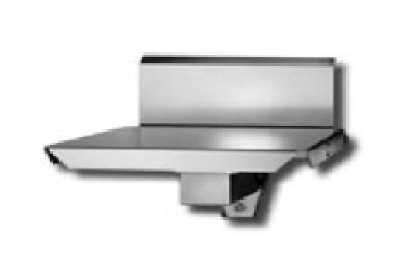

iL Special 150T/SP

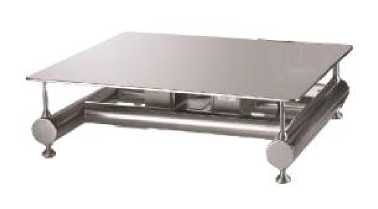

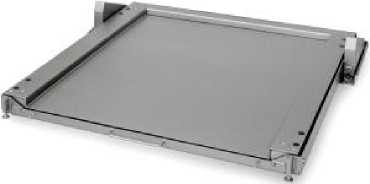

iL Professional 20F/HY, iL Professional 150F/HY, iL Professional 350F/HY, iL Professional 750F/HY

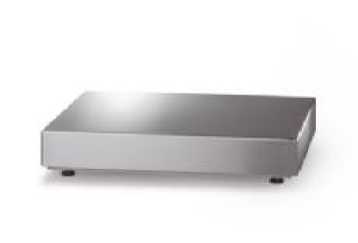

iL Precision 65F/SP, iL Precision 35F/EMK

Рисунок 4 — Общий вид исполнений ГПУ

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругого элемента датчика в аналоговый электрический сигнал, пропорциональный массе груза. Далее этот сигнал преобразуется в цифровой код, обрабатывается, и измеренное значение массы выводится на дисплей. При оснащении весов интерфейсами связи измеренные значения передаются на периферийные электронные устройства.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):

• - устройство первоначальной установки на нуль (T.2.7.2.4);

• - полуавтоматическое устройство установки на нуль (T.2.7.2.2);

• - устройство слежения за нулем (T.2.7.3);

• - устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

• - устройство взвешивания тары (T.2.7.4.2);

• - устройство предварительного задания значения массы тары (Т.2.7.5);

• - устройство переключения показаний брутто-нетто (T.5.2.1);

• - устройство выбора единиц измерений (2.1);

• - показывающее устройство с расширением — только для класса точности III (Т.2.6)

• - запоминающие устройства (4.4.6);

• - устройство установки по уровню (Т.2.7.1);

• - устройство обнаружения промахов (5.2);

• - устройство переключения грузоприемных устройств (Т.2.7.8).

Весы имеют режимы работы в качестве однодиапазонных или многоинтервальных весов.

Модификации весов имеют обозначения вида iS50 X, где X — обозначение одного из конструктивных исполнений ГПУ.

Обозначение класса точности, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min, поверочного интервала e (ei поддиапазонов взвешивания многоинтервальных весов), диапазона уравновешивания тары, указываются на маркировочной табличке весов. Значения Max (Maxi) Min (Mini), e (ei) отображаются также на дисплее весов. Примеры маркировочных табличек приведены на рисунке 5

маркировочная табличка прибора

____________■^в1|9151°^|______^{Event counter}____■

маркировочная табличка ГПУ

Рисунок 5 — Примеры маркировочных табличек

Знак поверки в виде наклейки наносится на лицевую панель корпуса весоизмерительного прибора.

Пломбировке от несанкционированного доступа подвергаются разъемы для подсоединения сигнальных кабелей весоизмерительных датчиков. Схема пломбировки представлена на рисунках 6 и 7.

Маркировочная табличка

Рисунок 6 — Схема пломбировки от несанкционированного доступа

Разрушаемая наклейка

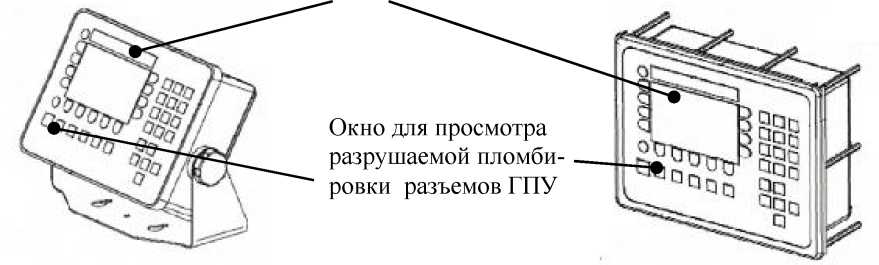

защитный кожух разъемов подключения

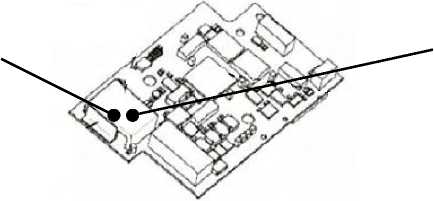

Печатная плата

Рисунок 7 — Схема пломбировки от несанкционированного доступа

• 1. Весы ..................................................................................................................................1 шт.

• 2. Руководство по эксплуатации на весы .........................................................................1 экз.

• 3. Руководство по эксплуатации на весоизмерительный прибор ..................................1 экз.

Класс точности по ГОСТ OIML R 76-1—2011                    II, III (см. таблицы 2 - 4).

Диапазон уравновешивания тары                                         100 % Мах.

Диапазон предварительного задания значения массы тары:

• - однодиапазонные весы                                            100 % Мах.

• - многоинтервальные весы                                          100 % Мах1.

Диапазон температуры:

• - для класс точности III (п. 3.9.2.1, ГОСТ OIML R 76-1-2011) от    минус    10    до

плюс 40 ^оС.

• - для класса точности II (п. 3.9.2.2, ГОСТ OIML R 76-1-2011)... от   плюс    10   до

плюс 30 ^оС.

Электрическое питание от сети переменного тока:

• - напряжение питания, В                                             от 120 до 240;

• - частота, Гц                                                                   50±1.

Значения максимальных нагрузок, числа и величины поверочных интервалов весов указаны в таблицах 2 - 4.

Таблица 2 — Однодиапазонные весы. Класс точности III

Таблица 3 — Однодиапазонные весы. Класс точности II

Таблица 4 — Многоинтервальные весы. Класс точности III

Масса весов, кг, не более.................................................................................................................2000.

Габаритные размеры ГПУ, мм, не более (ширина, глубина, высота).....................2500, 2500, 2000.
