Конструктивно весы состоят из грузоприемного устройства (далее — ГПУ), изготавливаемого в нескольких исполнениях, и весоизмерительного прибора (далее — индикатора) модели WM.

ГПУ исполнений HBE и HBS выполнены в виде балки, опирающейся на один или два весоизмерительных тензорезисторных датчика (далее — датчика), соответственно. ГПУ исполнения 200 VE-F крепится к вертикальной поверхности и выполнено в виде крюка, опирающегося на один датчик.

Индикатор выполнен в отдельном корпусе для монтажа на DIN-рейку, включает в себя преобразователь электрических сигналов датчиков, микропроцессор обработки измерительной информации, первичный дисплей, ПЗУ для хранения параметров конфигурации индикатора, настройки и другой служебной информации, записываемых в энергонезависимое запоминающее устройство.

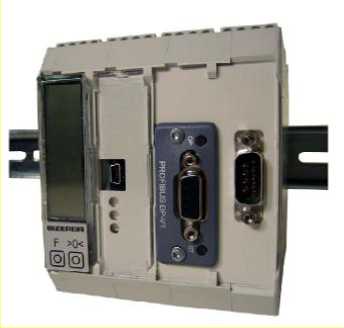

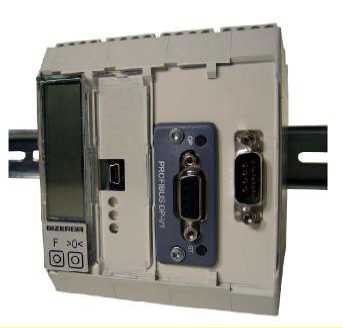

Общий вид весов представлен на рисунках 1 и 2.

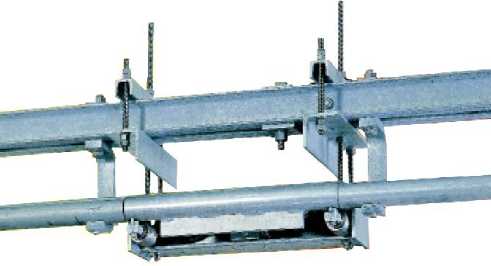

Рисунок 1 — Общий вид весов WM c ГПУ исполнения HBE (вверху), HBS (внизу)

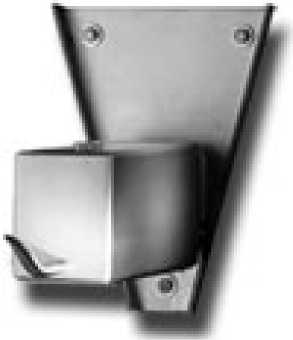

Рисунок 2 — Общий вид весов WM с ГПУ исполнения 200 VE-F

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругого элемента датчика в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее этот сигнал преобразуется в цифровой код, и измеренное значение массы выводится на дисплей индикатора. Через цифровые интерфейсы связи значение массы может быть передано на внешние периферийные устройства (например, вторичный дисплей).

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

• - устройство первоначальной установки нуля (T.2.7.2.4);

• - полуавтоматическое устройство установки нуля (T.2.7.2.2);

• - устройство слежения за нулем (T.2.7.3);

• - устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

• - устройство предварительного задания массы тары (T.2.7.5);

• - устройство взвешивания тары (T.2.7.4.2);

• - индикация показаний нагруженных весов при не включенном устройстве тарирования и/или устройстве предварительного задания массы тары (T.5.2.1);

• - запоминающее устройство (4.4.6);

• - показывающее устройство с расширением — не более 5 с (T.2.6);

• - устройство обнаружения промахов (5.2);

• - устройство выбора единиц измерений (2.1);

• - устройство установки по уровню (Т.2.7.1).

Весы имеют обозначение вида WM / x (для весов с одним ГПУ); WM / x / y (для весов с двумя ГПУ); где «x», «y» — обозначение исполнения ГПУ.

В весах используются ГПУ следующих исполнений:

• - HBS 200 с максимальной нагрузкой (Max) 150 кг, поверочным делением (e) 50 г, массой ГПУ 28 кг (однодиапазонные);

• - HBS 400 с максимальной нагрузкой 150, 300 кг; поверочным делением 50, 100 г, массой ГПУ 28 кг (однодиапазонные);

• - HBE 300 с максимальной нагрузкой 150/300, поверочным делением 50/100, массой ГПУ 38 кг (многоинтервальные);

• - HBE 300 с максимальной нагрузкой 300 кг, поверочным делением 100 г, массой ГПУ 38 кг (однодиапазонные);

• - HBE 600 с максимальной нагрузкой 600 кг, поверочным делением 200 г, массой ГПУ 38 кг (однодиапазонные);

• - HBE 1000, HBE 1500 с максимальной нагрузкой 1000 кг, поверочным делением 500 г, массой ГПУ 38 кг (однодиапазонные);

• - HBE 450-WSF с максимальной нагрузкой 300 кг, поверочным делением 100 г, массой ГПУ 90, 100, 110 или 120 кг (однодиапазонные);

• - 200 VE-F с максимальной нагрузкой 150 кг, поверочным делением 50 г, массой ГПУ 18 кг (однодиапазонные).

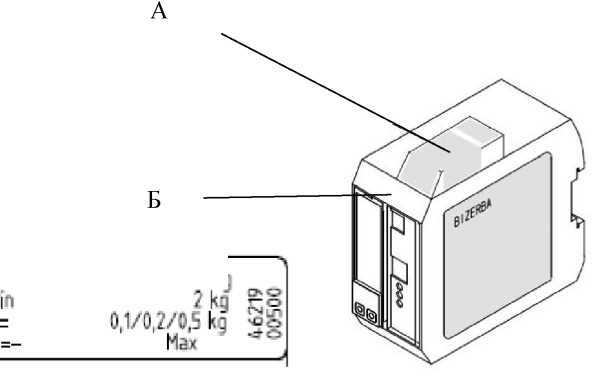

Класс точности, значения Max (или Maxi многоинтервальных весов), Min, e (или ei многоинтервальных весов) указываются на маркировочной табличке ГПУ. Кроме того, значения Max (или Maxi), Min, e (или ei) указываются на маркировочной табличке, размещенной на корпусе индикатора. Примеры маркировочных табличек приведены на рисунках 3 и 4.

Рисунок 3

Часть

Часть

300/600/1500 кд

— Пример маркировочной таблички индикатора и ее расположение

J^-Nr./No. 1234567

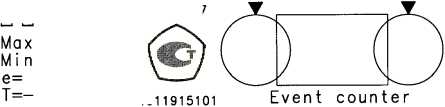

Рисунок 4 — Пример маркировочной таблички ГПУ

Знак поверки в виде наклейки наносится на лицевую панель корпуса индикатора весов.

Схема пломбировки весов он несанкционированного доступа приведена на рисунках 5— 6.

Пломба на монтажном винте

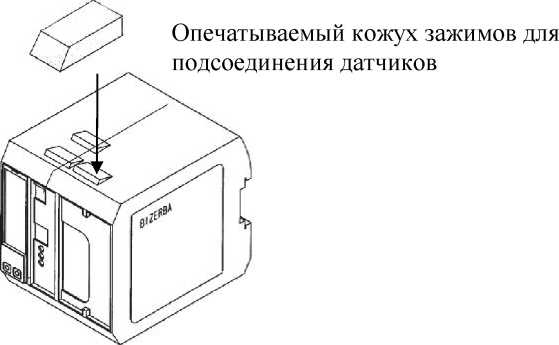

Рисунок 5 — Схема пломбировки

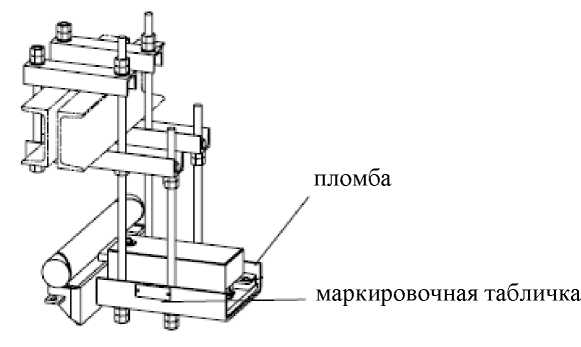

Рисунок 6 — Схема пломбировки ГПУ (на примере ГПУ исполнения HBS; остальные исполнения ГПУ пломбируют аналогично)

Весы....................................................................................................................................1 шт.

Руководство по эксплуатации..........................................................................................1 экз.

Таблица 2

Технические характеристики:

Электрическое питание:

Питание от сети переменного тока:

- номинальное напряжение питания, В ..........................................220 _-⁺²₃²₃

- частота, Гц.......................................................................................50±1

Питание от автономного источника постоянного тока:

- номинальное напряжение питания, В ..........................................24
