Расширенная аналитика типа СИ
61708-15 — Датчики давления
HDA 38XX, HDA 41XX, HDA 44XX, HDA 47XX, HDA 48XX, HDA 7446, HDA 8400, HDA 8700
Датчики давления HDA 38XX, HDA 41XX, HDA 44XX, HDA 47XX, HDA 48XX, HDA 7446, HDA 8400, HDA 8700 (далее - датчики) предназначены для непрерывных измерений и преобразований значений абсолютного или избыточного давления гидравлической рабочей жидкости в аналоговый выходной сигнал постоянного тока или напряжения.
Производитель
ID 6605Лаборатория №9 — 009lab.ru
Испытания программного обеспечения, метрологическая и сертификационная экспертиза, сопровождение проектов в области ПО, АПК и средств измерений.
Ключевые выводы и интерпретация
- За всё время по этому типу СИ в базе отражено 816 поверок.
- Последний доступный год показал снижение активности на 30.7% к предыдущему году.
- Тип обслуживается как минимум 49 организациями; доля топ-5 организаций составляет 53.2% объёма поверок.
- Средневзвешенная цена поверки по рынку — 2690 руб., диапазон наблюдаемых цен: 1800–2713 руб.
- В сегменте собственников найдено 44 владельцев, а доля топ-5 владельцев по количеству экземпляров СИ составляет 62.7%.
- Средний наблюдаемый интервал между поверками по организациям — около 2816 дней.
- Средний возраст парка СИ этого типа по доступным данным — 2017 лет.
- Карточка типа хорошо документирована: доступны основные документы и расширенное описание.
Быстрые ссылки
Динамика поверок по годам
Структура поверок
Топ организаций по общему объёму
Топ организаций в текущем году
Цена поверки vs объём спроса
Распределение цен
Ценовой бенчмарк по организациям
| Организация | Поверок за год | Цена, руб. | Кол-во СИ | Владельцев СИ | Средний возраст, лет | Наблюд. МПИ, дн. |
|---|---|---|---|---|---|---|
| АО "ВМЗ" | 88 | 2 713,00 | 90 | 44 | 2 017,0 | 2 813 |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" | 58 | 2 713,00 | 134 | 44 | 2 017,0 | 2 816 |
| ФГБУ "ВНИИМС" | 16 | 2 683,00 | 0 | 28 | 2 017,0 | 2 709 |
| ФБУ "НИЦ ПМ - РОСТЕСТ" | 16 | 2 450,00 | 8 | 42 | 2 017,0 | 2 821 |
| ООО "СНЭМА-СЕРВИС" | 12 | 2 713,00 | 12 | 44 | 2 017,0 | 2 814 |
| ФБУ "КИРОВСКИЙ ЦСМ" | 10 | 2 713,00 | 31 | 43 | 2 017,0 | 2 821 |
| АО "БКО"; АО "БОРОВИЧСКИЙ КОМБИНАТ ОГНЕУПОРОВ" | 10 | 2 713,00 | 18 | 44 | 2 017,0 | 2 820 |
| ООО "УРАЛКАЛИЙ-РЕМОНТ" | 7 | 2 713,00 | 11 | 44 | 2 017,0 | 2 813 |
| ПАО "КОРПОРАЦИЯ ВСМПО-АВИСМА" | 6 | 2 713,00 | 9 | 46 | 2 017,0 | 2 813 |
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" | 4 | 2 713,00 | 4 | 42 | 2 017,0 | 2 821 |
| ФБУ "УРАЛТЕСТ" | 3 | 2 713,00 | 9 | 44 | 2 017,0 | 2 820 |
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" | 3 | 2 683,00 | 3 | 26 | 2 017,0 | 3 477 |
| ПАО АК АЛРОСА | 2 | 2 713,00 | 1 | 44 | 2 017,0 | 2 820 |
| АО "ЧТПЗ" | 2 | 2 683,00 | 2 | 28 | 2 017,0 | 2 709 |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" | 1 | 2 713,00 | 3 | 46 | 2 017,0 | 2 815 |
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" | 1 | 2 713,00 | 1 | 44 | 2 017,0 | 2 816 |
| ООО "ПРИБОРАВТОМАТИКА" | 0 | 2 713,00 | 1 | 44 | 2 017,0 | 2 818 |
| ФБУ "ОМСКИЙ ЦСМ" | 0 | 2 713,00 | 2 | 44 | 2 017,0 | 2 818 |
| ФБУ "Волгоградский ЦСМ" | 0 | 2 713,00 | 4 | 44 | 2 017,0 | 2 818 |
| ООО "АВТОПРОГРЕСС-М" | 0 | 2 713,00 | 10 | 44 | 2 017,0 | 2 819 |
| ООО "АСУ ИНЖИНИРИНГ" | 0 | 2 713,00 | 2 | 44 | 2 017,0 | 2 817 |
| ФБУ "МУРМАНСКИЙ ЦСМ" | 0 | 2 713,00 | 10 | 44 | 2 017,0 | 2 815 |
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" | 0 | 2 713,00 | 7 | 44 | 2 017,0 | 2 821 |
| ООО "ЭРИС" | 0 | 2 713,00 | 3 | 44 | 2 017,0 | 2 813 |
| ООО "КИПМЕТСЕРВИС" | 0 | 2 713,00 | 4 | 45 | 2 017,0 | 2 812 |
Крупнейшие владельцы по количеству СИ
Структура владельцев
Топ владельцев по данному типу СИ
| Владелец | Категория | Кол-во СИ | Кол-во поверок | Активность владельца за год |
|---|---|---|---|---|
| ООО "Эколант" | Юрлица | 130 | 135 | 2520 |
| ООО «Эколант» | Юрлица | 77 | 77 | 43 |
| юридическое лицо | Юрлица | 41 | 44 | 3313271 |
| ООО "Вятский фанерный комбинат" | Юрлица | 35 | 78 | 415 |
| Юр. Лицо | Юрлица | 19 | 22 | 625345 |
| АО БКО | Юрлица | 18 | 54 | 1833 |
| АО "ВМЗ" | Юрлица | 18 | 22 | 6559 |
| ПАО «Нижнекамскнефтехим» | Юрлица | 16 | 16 | 34480 |
| юр.лицо | Юрлица | 13 | 13 | 111799 |
| ООО "Газпром Нефть Шельф" ИНН 7725610285 | Юрлица | 12 | 36 | 1772 |
| ПАО Уралкалий | Юрлица | 11 | 35 | 13776 |
| Общество с ограниченной ответственностью "МОРСКОЙ СЕРВИСНЫЙ ЦЕНТР" | Юрлица | 10 | 10 | 17 |
| ПАО "КОРПОРАЦИЯ ВСМПО-АВИСМА" | Юрлица | 9 | 33 | 13641 |
| ПАО «Казаньоргсинтез» | Юрлица | 8 | 8 | 55 |
| ООО "СТГТ" | Юрлица | 8 | 8 | 120 |
| ПАО "Уралкалий" | Юрлица | 7 | 7 | 3866 |
| ООО "ГРУНДФОС ИСТРА" | Юрлица | 7 | 7 | 114 |
| ООО "ХЮДАК Интернешнл" | Юрлица | 7 | 7 | 48 |
| ООО «Газпром нефть шельф» | Юрлица | 6 | 12 | 1094 |
| Акционерное общество "Башкирская содовая компания" | Юрлица | 6 | 11 | 11171 |
| ООО «Газпром нефть шельф» ИНН 7725610285 | Юрлица | 6 | 6 | 1912 |
| ООО "Газпромнефть-Приразломное" | Юрлица | 6 | 6 | 785 |
| ОАО "Северсталь-Метиз" | Юрлица | 4 | 14 | 1921 |
| АО "Полюс Магадан" | Юрлица | 4 | 4 | 520 |
| ПАО "РусГидро" - "Карачаево-Черкесский филиал" | Юрлица | 4 | 4 | 471 |
История версий
Таблица версий и UUID
| UUID | Номер в Госреестре | Дата начала версии | Дата окончания версии | Статус |
|---|---|---|---|---|
| f431956f-7edf-ccc9-4b17-4fb76b76d2da | 61708-15 | 2024-04-16 | — | актуальная |
| 074e6300-85dc-497b-16b7-6dc4bec1b956 | 61708-15 | 2024-04-15 | 2024-04-16 | архивная |
| ee26794d-f7d4-9eee-890b-c29fb1c5a481 | 61708-15 | 2021-09-21 | 2024-04-15 | архивная |
| 6b7e0061-7527-7aed-9290-6e4c05279626 | 61708-15 | 2020-08-27 | 2021-09-21 | архивная |
| 708ccc8f-d3e3-bede-7713-1c225a9a1c20 | 61708-15 | 2020-05-07 | 2020-08-27 | архивная |
Внешний вид и иллюстрации
Нормативная информация
Знак утверждения типа
Знак утверждения типа наносится на корпус датчика и на титульный лист технической документации типографским способом.
Сведения о методиках измерений
приведены в разделе 6 паспорта на датчики давления HDA 38XX, HDA 41XX, HDA 44XX, HDA 47XX, HDA 48XX, HDA 7446, HDA 8400, HDA 8700.
Нормативные и технические документы
-
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с
электрическими аналоговыми выходными сигналами ГСП»;
-
2. ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений
абсолютного давления в диапазоне 1 - 1406 Па»;
-
3. ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»;
-
4. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки»;
-
5. Техническая документация «HYDAC ELECTRONIC GMBH», Германия.
-
Поверка
осуществляется по документу МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
- манометр абсолютного давления МПА-15, ВПИ 400 кПа, пределы допускаемой основной погрешности ±6,6540-3 кПа в диапазоне измерений от 0,1333 до 13,3 кПа; ±13,340-3 кПа в диапазоне измерений от 13,3 до 133 кПа; ±0,01 % в диапазоне измерений от 133 до 400 кПа;
-
- манометры грузопоршневые МП-6; МП-60; МП-600; ВПИ соответственно 0,6 МПа; 6 МПа; 60 МПа, класс точности 0,05;
-
- мера электрического сопротивления P3030, 100 Ом, класс точности 0,01;
-
- вольтметр цифровой G-1202, ВПИ 2,5 В, класс точности 0,01.
Изготовитель
«HYDAC ELECTRONIC GMBH», Германия
HauptstraBe 27, D-66128 Saarbrucken
Тел./факс +49 (0)6897 509-01/ +49 (0)6897 509-1726
E-Mail: electronic@hydac.com, Internet: www.hydac.com
Заявитель
(ООО «ХЮДАК Интернешнл»)
Адрес: 123007, г. Москва, ул. 4-я Магистральная, д. 5, стр. 1, офис 31
Тел. / факс: +7 (495) 980-80-01 / +7 (495) 980-70-20
E-Mail: info@hydac.com.ru, адрес в Интернет: www.hydac.com.ru
Испытательный центр
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
Принцип действия датчиков основан на преобразовании упругой деформации чувствительного элемента в электрический сигнал низкого уровня. Под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента, которое усиливается и преобразуется в унифицированный выходной сигнал постоянного тока или напряжения, пропорциональный измеряемому давлению.
Конструктивно датчик выполнен в виде единого цилиндрического корпуса из нержавеющей стали, в котором расположен чувствительный элемент и электронный блок преобразования. На верхний торец корпуса устанавливается электрический соединитель, нижний торец оснащен резьбовым штуцером, через который в рабочую полость датчика подводится измеряемое давление.
Датчики давления имеют следующие модели: HDA 3800, HDA 3840, HDA 4104, HDA 4144, HDA 4105, HDA 4145, HDA 4106, HDA 4146, HDA 4404, HDA 4444, HDA 4405,
HDA 4445, HDA 4406, HDA 4446, HDA 4704, HDA 4744, HDA 4705, HDA 4745, HDA 4706,
HDA 4746, HDA 4844, HDA 4845, HDA 4846, HDA 7446, HDA 8400, HDA 8700.
Перечисленные модели датчиков различаются метрологическими и техническими характеристиками.
Фотографии общего вида датчиков представлены на рисунках 1, 2, 3, 4.
HDA 38XX HDA 41XX

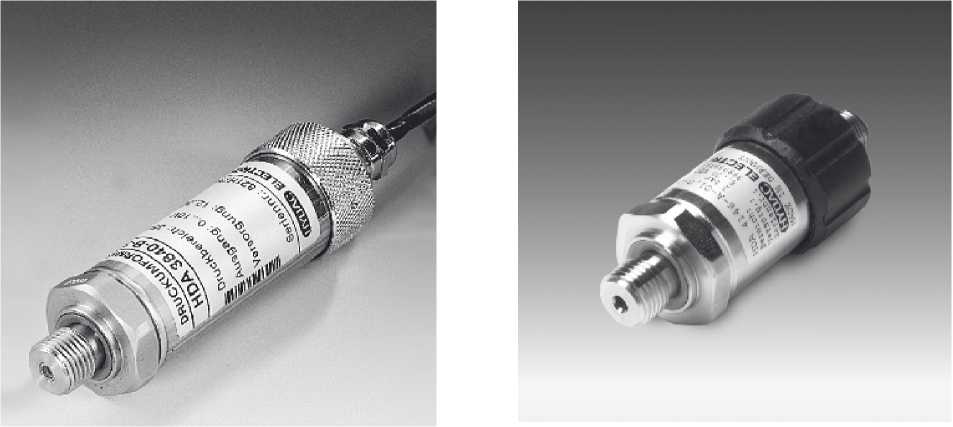

Рисунок 1. Датчики давления HDA 38XX и HDA 41XX
HDA 44XX HDA 47XX

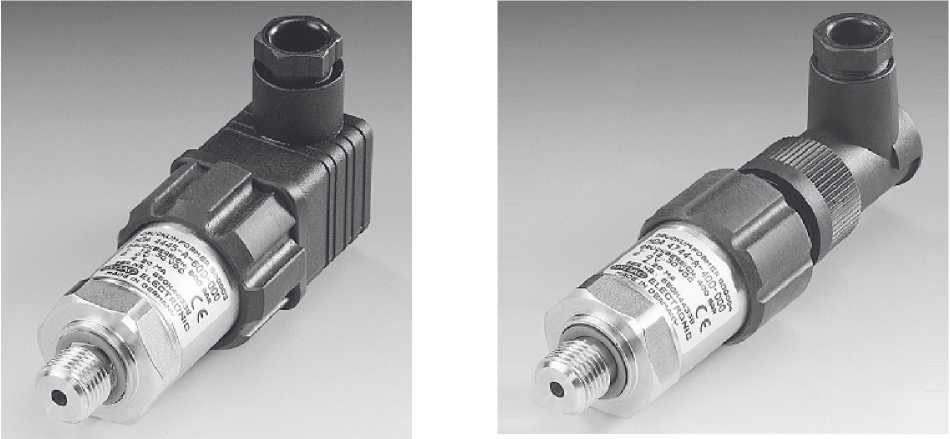

Рисунок 2. Датчики давления HDA 44XX, HDA 47XX
HDA 48XX HDA 7446

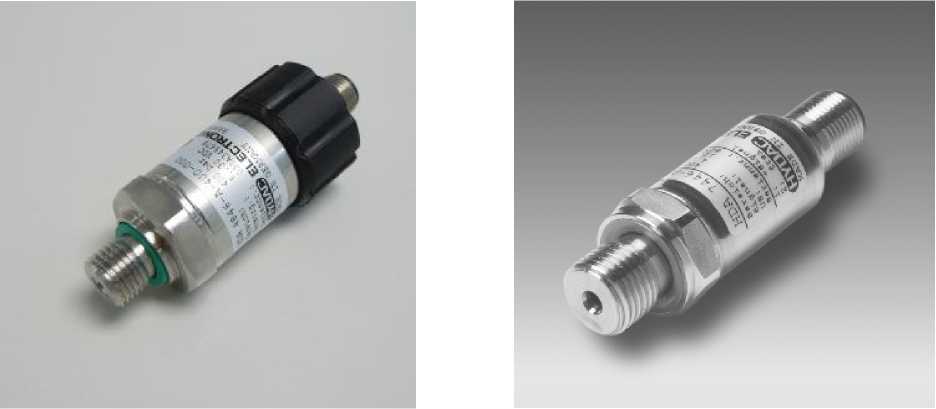

Рисунок 3. Датчики давления HDA 48XX, HDA 7446
HDA 8400

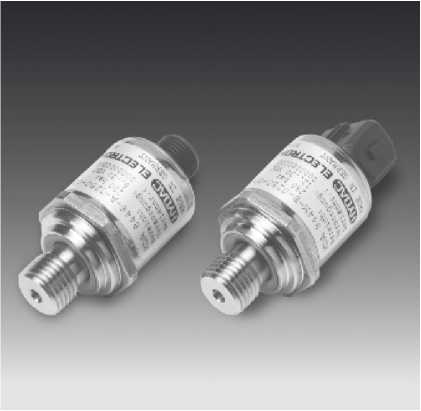

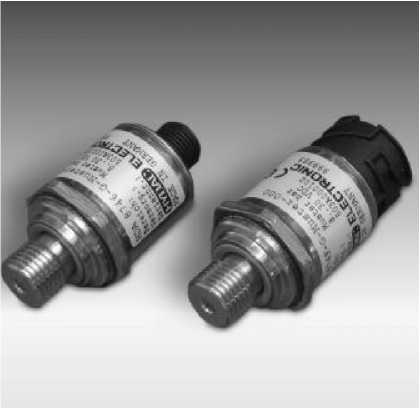

Рисунок 4. Датчики давления HDA 8400, HDA 8700
HDA 8700
лист № 3 всего листов 6
датчиков давления HDA 38XX, HDA 41XX, HDA 44XX, HDA 47XX, HDA 48XX, HDA 7446, HDA 8400, HDA 8700 приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики в зависимости от модели | |||
|
HDA 38XX |
HDA 41XX |
HDA 44XX |
HDA 47XX | |
|
Верхние пределы измерений |
1; 1,6; 2,5 | |||
|
абсолютного давления (ВПИ), бар (МПа) |
(0,1; 0,16; 0,25) | |||
|
Верхние пределы измерений |
16; 60; 100; 150; 250; |
16; 60; 100; 250; 400; |
6; 16; 60; 100; 250; 400; | |
|
избыточного давления (ВПИ), бар |
300; 350; 400; 500; 600 |
600; 1000 |
600; 1000 | |
|
(МПа) |
(1,6; 6; 10; 15; 25; 30; 35; |
(1,6; 6; 10; 25; 40; 60; |
(0,6; 1,6; 6; 10; 25; 40; 60; | |
|
40; 50; 60) |
100) |
100) | ||
|
Пределы основной допускаемой приведенной погрешности (ПГ), % |
± 0,3 |
± 1,0 |
± 1,0 |
± 0,5 |
|
Выходные сигналы: |
от 4 до 20 мА(1) |
от 4 до 20 мА(1) |
от 4 до 20 мА(1) |
от 4 до 20 мА(1) |
|
от 0 до 20 мА(2) |
от 0 до 10 В(2) |
от 0 до 10 В(2) |
от 0 до 10 В(2) | |
|
Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10 °C |
± 0,1 |
± 0,3 |
± 0,25 |
± 0,15 |
|
Напряжение питания постоянного |
от 10 до 30(1) |
от 8 до 30(1) |
от 8 до 30(1) |
от 8 до 30(1) |
|
тока, В: |
от 12 до 30(2) |
от 12 до 30(2) |
от 12 до 30(2) |
от 12 до 30(2) |
|
Диапазон рабочих температур окружающей среды, °С |
от минус 40 до плюс 85 |
от минус 25 до плюс 85 |
от минус 25 до плюс 85 |
от минус 40 до плюс 85 |
|
Габаритные размеры (длина х диаметр), мм, не более |
107 х 30 |
94,7 х 35 |
86,7 х 35 |
89,7 х 35 |
|
Масса, не более, г |
210 |
145 |
145 |
145 |
Примечание:
-
(1) - для 2-х проводных датчиков;
-
(2) - для 3-х проводных датчиков.
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики в зависимости от модели | |||
|
HDA 48XX |
HDA 7446 |
HDA 8400 |
HDA 8700 | |
|
Верхние пределы измерений |
6; 16; 60; 100; 250; 400; |
40; 60; 100; 250; 400; |
40; 60; 100; 160; 250; |
40; 60; 100; 160; 250; 400; |
|
избыточного давления (ВПИ), бар |
600 |
600 |
400; 600 |
600 |
|
(МПа) |
(0,6; 1,6; 6; 10; 25; 40; |
(4; 6; 10; 25; 40; 60) |
(4; 6; 10; 16; 25; 40; 60) |
(4; 6; 10; 16; 25; 40; 60) |
|
60) | ||||
|
Пределы основной допускаемой приведенной погрешности (ПГ), % |
± 0,25 |
± 1,0 |
± 1,0 |
± 0,5 |
|
Выходные сигналы: |
от 4 до 20 мА(1) |
от 4 до 20 мА(1) | ||
|
- аналоговые |
от 4 до 20 мА, |
от 4 до 20 мА, | ||
|
от 0 до 10 В(2) |
от 0 до 10 В(2) |
от 0 до 5 В, |
от 0 до 5 В, | |
|
от 0 до 20 мА(2) |
от 1 до 6 В, |
от 1 до 6 В, | ||
|
от 0 до 10 В |
от 0 до 10 В | |||
|
- логометрический (при Ub = 5 В пост. тока) |
от 0,5 до 4,5 В |
от 0,5 до 4,5 В | ||
|
Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10 °C |
± 0,1 |
± 0,25 |
± 0,25 |
± 0,2 |
|
Напряжение питания постоянного |
от 10 до 30(1) |
от 8 до 30(1) |
от 8 до 30 |
от 8 до 30 |
|
тока, В: |
от 12 до 30(2) |
от 12 до 30(2) |
от 12 до 30 (для |
от 12 до 30 (для |
|
выходного сигнала от 0 |
выходного сигнала от 0 | |||
|
до 10 В) |
до 10 В) | |||
|
5 В ± 5 % (при |
5 В ± 5 % (при | |||
|
логометрическом |
логометрическом | |||
|
выходном сигнале) |
выходном сигнале) | |||
|
Диапазон рабочих температур окружающей среды, °С |
от минус 40 до плюс 85 |
от минус 40 до плюс 85 |
от минус 40 до плюс 100 |
от минус 40 до плюс 100 |
|
Габаритные размеры (длина х диаметр), мм, не более |
86,7 х 35 |
64,6 х 21 |
64,4 х 35,5 |
64,4 х 35,5 |
|
Масса, не более, г |
180 |
60 |
55 |
55 |
Примечание:
-
(1) - для 2-х проводных датчиков;
-
(2) - для 3-х проводных датчиков.
