Номер по Госреестру СИ: 61868-15
61868-15 Датчики давления
(HDA 43XX, HDA 9300)
Назначение средства измерений:
Датчики давления HDA 43XX, HDA 9300 (далее - датчики) предназначены для непрерывных измерений и преобразований значений избыточного давления гидравлической рабочей жидкости в аналоговый выходной сигнал постоянного тока или напряжения.
Внешний вид.
Датчики давления
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус датчика и на титульный лист технической документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 паспорта на датчики давления HDA 43XX, HDA 9300.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления HDA 43XX, HDA 9300
-
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»;
-
2. ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»;
-
3. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки»;
-
4. Техническая документация «HYDAC ELECTRONIC GMBH», Германия.
Поверка
Поверкаосуществляется по документу МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
- манометры грузопоршневые МП-2,5; МП-6; МП -60; МП -600; ВПИ соответственно 0,25 МПа; 0,6 МПа; 6 МПа; 60 МПа, класс точности 0,05;
- мера электрического сопротивления P3030, 100 Ом, класс точности 0,01;
- вольтметр цифровой G-1202, ВПИ 2,5 В , класс точности 0,01.
Изготовитель
«HYDAC ELECTRONIC GMBH», Германия
HauptstraBe 27, D-66128 Saarbrucken
Тел./факс +49 (0)6897 509-01/ +49 (0)6897 509-1726
E-Mail: electronic@hydac.com, Internet: www.hydac.com
Заявитель
Общество с ограниченной ответственностью «ХЮДАК Интернешнл»
(ООО «ХЮДАК Интернешнл»)
Адрес: 123007, г. Москва, ул. 4-я Магистральная, д. 5, стр. 1, офис 31
Тел. / факс: +7 (495) 980-80-01 / +7 (495) 980-70-20
E-Mail: info@hydac.com.ru, адрес в Интернет: www.hydac.com.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия датчиков основан на преобразовании упругой деформации чувствительного элемента в электрический сигнал низкого уровня. Под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента, которое усиливается и преобразуется в унифицированный выходной сигнал постоянного тока или напряжения, пропорциональный давлению.
Конструктивно датчик выполнен в виде единого цилиндрического корпуса из нержавеющей стали, в котором расположен чувствительный элемент и электронный блок преобразования. Нижний торец корпуса оснащен резьбовым штуцером, через который в рабочую полость датчика подводится измеряемое давление.
Датчики давления имеют следующие модели: HDA 4304, HDA 4344, HDA 4305, HDA 4345, HDA 4306, HDA 4346, HDA 9300.
Перечисленные модели датчиков различаются метрологическими и техническими характеристиками.

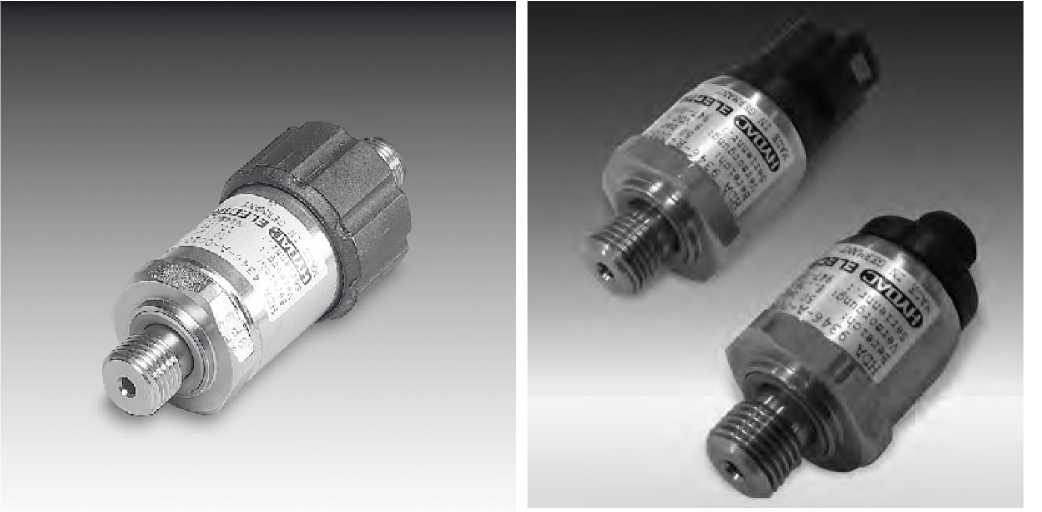

Фотографии общего вида датчиков представлены на рисунке 1.
HDA 43XX HDA 9300
Рисунок 1 - Датчики давления HDA 43XX, HDA 9300
1 шт.
1 экз.
1 экз.
Лист № 3 Всего листов 3
датчиков давления HDA 43XX, HDA 9300, приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики в зависимости от модели | |
HDA 43XX |
HDA 9300 | |
Верхние пределы измерений избыточного давления (ВПИ), бар (МПа) |
1; 2,5; 4; 6; 10; 16; 25; 40 (0,1; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4) |
1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100 (0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10) |
Диапазоны измерений избыточного давления, бар (МПа) |
от минус 1 до 5; от минус 1 до 9 (от минус 0,1 до 0,5; от минус 0,1 до 0,9) |
от минус 1 до 1 от минус 1 до 4 (от минус 0,1 до 0,1; от минус 0,1 до 0,4) |
Пределы основной допускаемой приведенной погрешности (ИГ), % |
± 1,0 |
± 1,0 |
Выходные сигналы: - аналоговые |
от 4 до 20 мА(1) от 0 до 10 В(2) |
от 4 до 20 мА, от 0 до 5 В, от 1 до 6 В, от 0 до 10 В |
- логометрический (при ив = 5 В пост. тока) |
от 0,5 до 4,5 В | |
Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/10 °C |
± 0,3 |
± 0,4 |
Напряжение питания постоянного тока, В: |
от 8 до 30(1) от 12 до 30(2) |
от 8 до 36 от 12 до 36 (для выходного сигнала от 0 до 10 В) 5 В ± 5 % (при логометрическом выходном сигнале) |
Диапазон рабочих температур окружающей среды, °С |
от минус 25 до плюс 85 |
от минус 40 до плюс 100 |
Г абаритные размеры (длина х диаметр), мм, не более |
94,7 х 35 |
69,5 х 35,5 |
Масса, не более, г |
150 |
100 |
Примечание:
-
(1) - для 2-х проводных датчиков;
-
(2) - для 3-х проводных датчиков.
