Номер по Госреестру СИ: 60149-15
60149-15 Преобразователь давления измерительный
(EDS 3400)
Назначение средства измерений:
Преобразователь давления измерительный EDS 3400 (далее - преобразователь) предназначен для непрерывного измерения и преобразования значения избыточного давления жидкостей в аналоговый выходной сигнал постоянного тока на газовой турбине ОАО «Мосэнерго» филиал ТЭЦ-20.
Внешний вид.
Преобразователь давления измерительный
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус преобразователя и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на преобразователь давления измерительный EDS 3400.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователю давления измерительного EDS 3400
-
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»;
-
2. ГОСТ Р 8.802-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»;
-
3. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки»;
-
4. Техническая документация «HYDAC ELECTRONIC GMBH», Германия.
Поверка
Поверка осуществляется в соответствии с документом МИ 1997-89 «Рекомендация. ГСИ. Преобразователь давления измерительный. Методика поверки».Основные средства поверки:
- манометр грузопоршневой МП-600, пределы измерений от 1,25 до 60 МПа, пределы допускаемой основной погрешности ± 0,02 %;
- мера электрического сопротивления Р3030, 100 Ом, пределы допускаемой основной погрешности ±0,01%;
- вольтметр, пределы измерений от 0 до 5 В, пределы допускаемой основной погрешности ± 0,02%, ±0,05%.
Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям МИ 1997-89.
Изготовитель
«HYDAC ELECTRONIC GMBH», Германия
HauptstraBe 27, D-66128 Saarbrucken
Тел./факс +49 (0)6897 509-01/ +49 (0)6897 509-1726
E-Mail: electronic@hydac.com
Internet: www.hydac.com
Заявитель
ООО «МРЭС», г. Москва
Адрес: 121059, г. Москва, ул. Брянская, д.5
Тел. +7(499) 550-08-99
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77/437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента, которое усиливается и преобразуется в унифицированный выходной сигнал постоянного тока.
Преобразователь оснащен 4-значным цифровым дисплеем для индикации значения измеряемого давления.
Фото общего вида преобразователя представлено на рисунке 1.

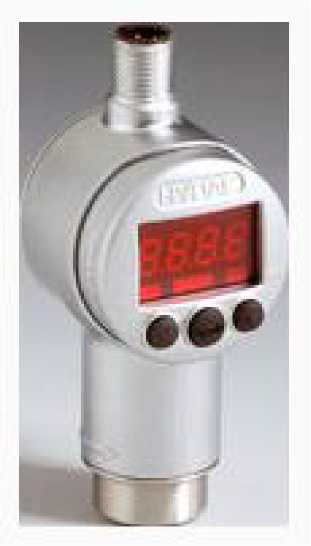

Рис. 1. Преобразователь давления измерительный EDS 3400.
Преобразователь давления измерительный EDS 3400 1 шт.
Паспорт 1 экз.
Диапазон измерений, бар (МПа) |
от 0 до 250 (от 0 до 25) |
Пределы основной допускаемой приведенной погрешности, % |
± 1 |
Выходной сигнал, мА |
от 4 до 20 |
Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C |
± 0,5 |
Параметры электропитания: - напряжение постоянного тока, В |
от 18 до 35 |
Диапазон рабочих температур, °С |
от минус 25 до плюс 80 |
Г абаритные размеры (длина х диаметр), мм, не более |
103,5 х 29,5 |
Масса, кг |
0,12 |
