Номер по Госреестру СИ: 62234-15
62234-15 Регистраторы данных портативные
(HMG 3010)
Назначение средства измерений:
Регистраторы данных портативные HMG 3010 (далее по тексту - регистраторы) предназначены для измерения значений силы и напряжения постоянного тока, а также частоты с выходов первичных измерительных преобразователей параметров расхода, давления, температуры и скорости, а также для регистрации, хранения и индикации измеренных значений.
Внешний вид.
Регистраторы данных портативные
Рисунок № 1
Программное обеспечение
Программное обеспечение регистраторов состоит из встроенного программного обеспечения (ВПО) и внешнего, устанавливаемого на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память регистраторов в производственном цикле на заводе изготовителе и в процессе эксплуатации изменению не подлежит.
Метрологические характеристики регистраторов, указанные в таблице 1, нормированы с учетом ВПО.
Внешнее программное обеспечение HMGWIN им CMWIN предназначено для взаимодействия регистратора с компьютером, а также для анализа и оценки измеренных данных.
Внешнее программное обеспечение не оказывает влияния на метрологические характеристики регистраторов.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Значение |
Значение |
Идентиф икационное наименование ПО |
HMG3000 |
HMGWIN |
CMWIN |
Номер версии (идентификационный номер ПО) |
Не ниже V03 R10 |
Не ниже V03 R36 |
Не ниже V03 R38 |
Цифровой идентификатор ПО |
Не используется |
Не используется |
Не используется |
Другие идентификационные данные (если имеются) |
Не используется |
Не используется |
Не используется |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Знак утверждения типа
Знак утверждения типананосится на титульный лист технической документации типографским способом, а также на корпус регистратора в виде наклейки.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к регистраторам данных портативным HMG 30101. Техническая документация «HYDAC ELECTRONIC GMBH», Германия.
Изготовитель
«HYDAC ELECTRONIC GMBH», Германия
HauptstraBe 27, D-66128 Saarbrucken
Telephone +49 (0)6897 509-01, Fax +49 (0)6897 509-1726
E-mail: electronic@hydac.com , Internet: www.hydac.com
Заявитель
ООО «ХЮДАК Интернешнл», г. Москва
ИНН 7733509384
123007, г. Москва, ул. 4-я Магистральная, д. 5, стр. 1, офис 31
Тел.: +7 (495) 980-80-01, факс: +7 (495) 980-70-20
e-mail: info@hydac.com.ru
web-site: www.hydac.com.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия регистраторов основан на аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передачу их во встроенный микропроцессор. Микропроцессор рассчитывает текущее значение измеряемой величины и выводит его на дисплей.
Регистратор предназначен для работы с первичными измерительными преобразователями с унифицированными выходными сигналами. При подключении датчиков производства «HYDAC ELECTRONIC GMBH», Германия данные о типе датчика, диапазоне измерений, единице измерения и текущем измеренном значении передаются в регистратор автоматически без каких-либо ручных настроек.
Регистратор представляет собой устройство, выполненное в едином пластмассовом корпусе, с 5-элементным навигационным манипулятором на мембранной клавиатуре и с 3,5-дюймовым цветным графическим дисплеем, на котором отображаются числовые значения измеряемых величин и графики измерений. Регистратор оснащен разъемами для подключения датчиков, а также разъемами электропитания и интерфейса связи RS 232. Для подключения регистратора к компьютеру используется USB-порт.
Внешний вид регистраторов данных портативных HMG 3010 представлен на рисунке 1.

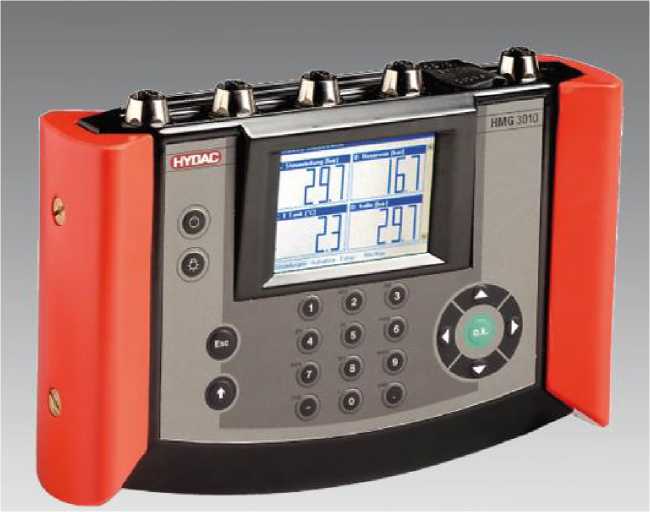

Рисунок 1 - Внешний вид регистраторов данных портативных HMG 3010
Количество подключаемых датчиков к регистратору - до десяти (четыре двухканальных входа для восьми датчиков с выходным аналоговым сигналом по току или напряжению - A, B, C, D, E, F, G, Ни один двухканальный вход для двух датчиков с цифровым сигналом - I, J). С помощью Y-адаптера количество подключаемых датчиков может быть увеличено.
Регистратор имеет внутреннюю память объемом 128 Мб для хранения измеренных значений.
Таблица 2 - регистратора данных HMG3010
Наименование измеряемой величины |
Диапазон измерений |
Пределы основной допускаемой приведенной погрешности измерения, % |
Изме |
рительный канал A,B,E,F,G | |
Сила постоянного тока, мА |
от 0 до 20 |
± 0,1 |
от 4 до 20 |
± 0,1 |
Наименование измеряемой величины |
Диапазон измерений |
Пределы основной допускаемой приведенной погрешности измерения, % |
Изме |
рительный канал A,B,E,F,G | |
Напряжение постоянного тока, В |
от 0 до 4,5 |
± 0,1 |
от 0 до 5 |
± 0,2 | |
от 0 до 10 |
± 0,1 | |
от 0,5 до 4,5 |
± 0,1 | |
от 0,5 до 5,5 |
± 0,2 | |
от 1 до 5 |
± 0,2 | |
от 1 до 6 |
± 0,2 | |
Измерительный канал QD | ||
Сила постоянного тока, мА |
от 0 до 20 |
± 0,1 |
от 4 до 20 |
± 0,1 | |
Напряжение постоянного тока, В |
от 0 до 4,5 |
± 0,1 |
от 0 до 5 |
± 1,0 | |
от 0 до 10 |
± 0,5 | |
от 0 до 50 |
± 0,1 | |
от 0,5 до 4,5 |
± 0,1 | |
от 0,5 до 5,5 |
± 1,0 | |
от 1 до 5 |
± 1,0 | |
от 1 до 6 |
± 1,0 | |
И |
змерительный канал H | |
Сила постоянного тока, мА |
от 0 до 20 |
± 0,1 |
от 4 до 20 |
± 0,1 | |
Напряжение постоянного тока, В |
от 0 до 4,5 |
± 0,1 |
от 0 до 5 |
± 0,2 | |
от 0 до 10 |
± 0,1 | |
от 0,5 до 4,5 |
± 0,1 | |
от 0,5 до 5,5 |
± 0,2 | |
от 1 до 5 |
± 0,2 | |
от 1 до 6 |
± 0,2 | |
от минус 10 до плюс 10 |
± 0,5 | |
Измерительный канал I, J | ||
Частота, Гц |
от 1 до 30000 Гц |
± 0,1 |
Напряжение питания постоянного тока, В от 12 до 30
Габаритные размеры, мм, не более 244 х 173 х 58
Масса, кг, не более 1,1
Рабочие условия эксплуатации:
-
- температура окружающей среды, °С от 0 до 50
-
- относительная влажность воздуха, % от 0 до 70
