Номер по Госреестру СИ: 67739-17
67739-17 Манометр показывающий
(HN60-01-A100/400/G 1/2B)
Назначение средства измерений:
Манометр показывающий HN60-01-A100/400/G 1/2B (далее по тексту - манометр) предназначен для измерений избыточного давления в гидравлической системе в составе газовой турбины SGT5-4000F энергоблока № 12 ПГУ-420Т Верхнетагильской ГРЭС.
Внешний вид.
Манометр показывающий
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 159306
ID в реестре СИ - 381706
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, HN60-01-A100/400/G 1/2B,
Производитель
Изготовитель - Фирма "HYDAC Electronic GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 8
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 510 дн.
Приказы РСТ, где упоминается данный тип СИ
№1302 от 2017.06.09 Об утверждении типов средств измерений
Наличие аналогов СИ: Манометр показывающий (HN60-01-A100/400/G 1/2B)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "HYDAC Electronic GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
55080-13 |
Преобразователи давления измерительные, HDA 4744-A-250-000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55084-13 |
Преобразователи давления измерительные, EDS 3400 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56427-14 |
Манометр показывающий, HN60-01-A100/400/G 1/2B Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
60146-15 |
Преобразователи давления измерительные, HDA 4744-A-250-000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60149-15 |
Преобразователь давления измерительный, EDS 3400 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61708-15 24.09.2025 |
Датчики давления, HDA 38XX, HDA 41XX, HDA 44XX, HDA 47XX, HDA 48XX, HDA 7446, HDA 8400, HDA 8700 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61745-15 01.10.2025 |
Преобразователи давления измерительные, EDS 601 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61747-15 01.10.2025 |
Преобразователи давления измерительные, EDS 31XX, EDS 33XX, EDS 34XX Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61748-15 01.10.2025 |
Преобразователи давления измерительные, EDS 17XX Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61868-15 02.10.2025 |
Датчики давления, HDA 43XX, HDA 9300 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61933-15 19.10.2025 |
Преобразователи давления измерительные, EDS 3XX Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62234-15 16.11.2021 |
Регистраторы данных портативные, HMG 3010 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
63038-16 03.02.2021 |
Преобразователи расхода турбинные , EVS 3100/3110 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
63039-16 03.02.2021 |
Датчики уровня электронные, ENS 3000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
64801-16 26.08.2026 |
Измерители-сигнализаторы температуры, ETS Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67738-17 |
Преобразователи давления измерительные, HDA 4744-A-250-000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67739-17 |
Манометр показывающий, HN60-01-A100/400/G 1/2B Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67740-17 |
Преобразователь давления измерительный, HDA 4745-A-250-000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67741-17 |
Преобразователи давления измерительные, EDS 3446-1-0250-000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Манометр показывающий (HN60-01-A100/400/G 1/2B)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Манометр показывающий (HN60-01-A100/400/G 1/2B)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к манометру показывающему HN60-01-A100/400/G 1/2B
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
МИ 2124-90 Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки.
Техническая документация «HYDAC ELECTRONIC GmbH», Германия.
Поверка
Поверкаосуществляется по МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
Рабочий эталон 2 разряда по ГОСТ Р 8.802-2012 - манометр избыточного давления грузопоршневой МП-600 (Регистрационный № 58794-14).
Допускается применение средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
«HYDAC ELECTRONIC GmbH», ГерманияАдрес: HauptstraBe 27, D-66128 Saarbrucken Телефон: +49 (0)6897 509-01, факс: +49 (0)6897 509-1726 Web-сайт: www.hydac.com
E-mail: electronic@hydac.com
Заявитель
Общество с ограниченной ответственностью «Сименс Технологии Газовых Турбин» (ООО «СТГТ»)ИНН 7804027534
Адрес: 198323, Ленинградская обл., Ломоносовский муниципальный район, Виллозское сельское поселение, Южная часть производственной зоны Горелово, ул. Сименса, д. 1
Телефон: +7 (812) 643 73 00, факс: +7 (812) 643 59 57
Web-сайт: www.siemens.ru/gas-turbines
E-mail: SGTT.ru@siemens.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия манометра основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины из нержавеющей стали с одним глухим концом (трубка Бурдона). Один конец пружины соединен с держателем, а другой связан с трибко-секторным механизмом, преобразующим деформацию пружины в угол поворота указательной стрелки.
Корпус манометра изготовлен из нержавеющей стали и заполнен жидкостью.
Фотография общего вида манометра представлена на рисунке 1.

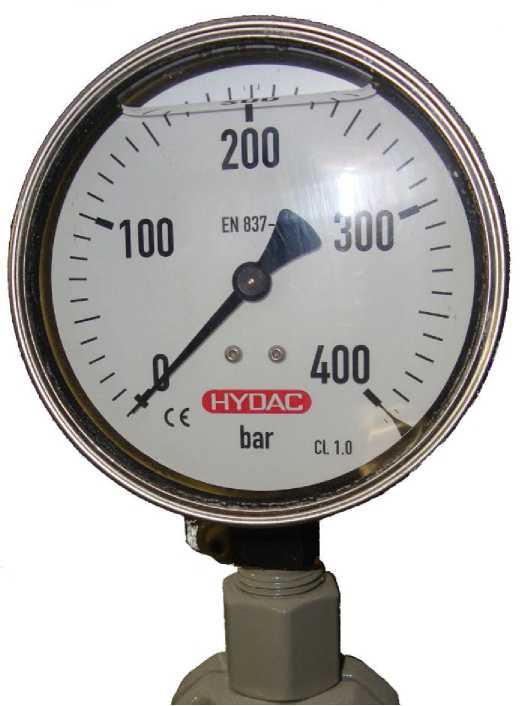

Рисунок 1 - Манометр показывающий HN60-01-A100/400/G 1/2B
