Номер по Госреестру СИ: 61748-15
61748-15 Преобразователи давления измерительные
(EDS 17XX)
Назначение средства измерений:
Преобразователи давления измерительные EDS 17XX (далее - преобразователи) предназначены для непрерывных измерений и преобразований значений избыточного давления гидравлической рабочей жидкости в аналоговый выходной сигнал постоянного тока или напряжения.
Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 01.10.2025
Номер записи -
ID в реестре СИ - 375173
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СВГ-15, EDS 17ХХ, модель EDS 1791-P, EDS 17ХХ модель EDS 1791-P, EDS 17ХХ, EDS 1791-P, EDS 1791-N, EDS,
Производитель
Изготовитель - Фирма "HYDAC Electronic GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 30
Выдано извещений - 0
Кол-во периодических поверок - 19
Кол-во средств измерений - 8
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 465 дн.
Приказы РСТ, где упоминается данный тип СИ
№1153 от 2015.10.01 Об утверждении типов средств измерений
№2048 от 2021.09.20 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия
Наличие аналогов СИ: Преобразователи давления измерительные (EDS 17XX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
61748-15 Преобразователи давления измерительные (EDS 17XX) Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
75925-19 Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU) ООО "БД Сенсорс РУС" (РОССИЯ г.Москва) |
Все средства измерений ООО "БД Сенсорс РУС"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
55080-13 |
Преобразователи давления измерительные, HDA 4744-A-250-000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55084-13 |
Преобразователи давления измерительные, EDS 3400 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56427-14 |
Манометр показывающий, HN60-01-A100/400/G 1/2B Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
60146-15 |
Преобразователи давления измерительные, HDA 4744-A-250-000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60149-15 |
Преобразователь давления измерительный, EDS 3400 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61708-15 24.09.2025 |
Датчики давления, HDA 38XX, HDA 41XX, HDA 44XX, HDA 47XX, HDA 48XX, HDA 7446, HDA 8400, HDA 8700 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61745-15 01.10.2025 |
Преобразователи давления измерительные, EDS 601 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61747-15 01.10.2025 |
Преобразователи давления измерительные, EDS 31XX, EDS 33XX, EDS 34XX Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61748-15 01.10.2025 |
Преобразователи давления измерительные, EDS 17XX Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61868-15 02.10.2025 |
Датчики давления, HDA 43XX, HDA 9300 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61933-15 19.10.2025 |
Преобразователи давления измерительные, EDS 3XX Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62234-15 16.11.2021 |
Регистраторы данных портативные, HMG 3010 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
63038-16 03.02.2021 |
Преобразователи расхода турбинные , EVS 3100/3110 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
63039-16 03.02.2021 |
Датчики уровня электронные, ENS 3000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
64801-16 26.08.2026 |
Измерители-сигнализаторы температуры, ETS Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
67738-17 |
Преобразователи давления измерительные, HDA 4744-A-250-000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67739-17 |
Манометр показывающий, HN60-01-A100/400/G 1/2B Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67740-17 |
Преобразователь давления измерительный, HDA 4745-A-250-000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
67741-17 |
Преобразователи давления измерительные, EDS 3446-1-0250-000 Фирма "HYDAC Electronic GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "РОСКОМСНАБ" (1457) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ВМЗ" (RA.RU.311691) | 16 | 2 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| АО "Выксунский металлургический завод" (RA.RU.311691) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "МС-ГИДРО" (RA.RU.312312) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "ВМЗ" (RA.RU.311691) | 5 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Преобразователи давления измерительные (DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2394 | 2086 |
|
ФБУ Томский ЦСМ Томская область |
1778 | 2086 |
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (ПО), предназначенное для обработки измерительной информации и формирования параметров выходных сигналов.
Встроенное ПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память преобразователей в производственном цикле на заводе изготовителе и в процессе эксплуатации изменению не подлежит.
Метрологические характеристики преобразователей, указанные в таблице 2, нормированы с учетом встроенного ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EDS 17XX |
|
Номер версии (идентификационный номер ПО) |
не ниже V10 R05 |
|
Цифровой идентификатор ПО |
не отображается |
|
Другие идентификационные данные (если имеются) |
- |
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Знак утверждения типа
Знак утверждения типананосится на корпус преобразователя и на титульный лист технической документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 паспорта на преобразователи давления измерительные EDS 17XX.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным EDS 17XX
-
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»;
-
2. ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»;
-
3. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки»;
-
4. Техническая документация «HYDAC ELECTRONIC GMBH», Германия.
Поверка
Поверкаосуществляется по документу МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
- манометр грузопоршневой МП -600, ВПИ 60 МПа, класс точности 0,05;
- мера электрического сопротивления P3030, 100 Ом, класс точности 0,01;
- вольтметр цифровой G-1202, ВПИ 2,5 В , класс точности 0,01.
Изготовитель
«HYDAC ELECTRONIC GMBH», Германия
HauptstraBe 27, D-66128 Saarbrucken
Тел./факс +49 (0)6897 509-01/ +49 (0)6897 509-1726
E-Mail: electronic@hydac.com, Internet: www.hydac.com
Заявитель
Общество с ограниченной ответственностью «ХЮДАК Интернешнл» (ООО «ХЮДАК Интернешнл»)
Адрес: 123007, г. Москва, ул. 4-я Магистральная, д. 5, стр. 1, офис 31
Тел. / факс: +7 (495) 980-80-01 / +7 (495) 980-70-20
E-Mail: info@hydac.com.ru, адрес в Интернет: www.hydac.com.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента, которое усиливается и преобразуется в унифицированный выходной сигнал постоянного тока или напряжения.
Преобразователь EDS 17XX представляет собой портативный преобразователь давления, оснащенный 4-значным цифровым дисплеем и кнопками для настройки параметров отображения, аналогового выходного сигнала, точек переключения и др. В зависимости от исполнения преобразователь имеет один или два переключающих выходных сигнала.
Преобразователи давления измерительные EDS 17XX имеют следующие модели: EDS 1791-P, 1791-N, EDS 1792-P, EDS 1792-N, которые отличаются единицей измерений, отображаемой на дисплее, количеством переключающих выходных сигналов, пределами основной допускаемой погрешности измерений и пределами измерений.

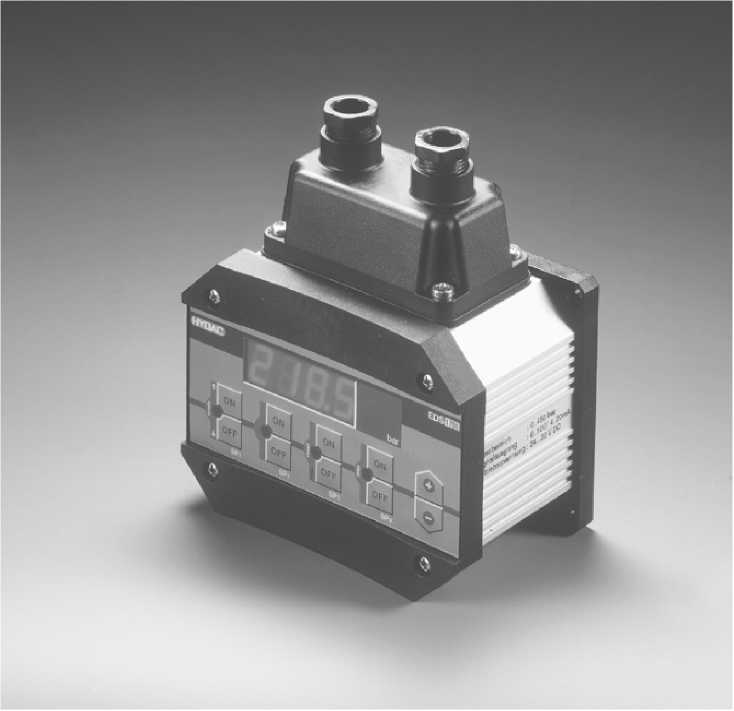

Фотография общего вида преобразователя представлена на рисунке 1.
Рисунок 1. Преобразователь давления измерительный EDS 17XX
Таблица 2
|
Наименование характеристики |
Значение характеристики в зависимости от модели | |
|
EDS 17XX-P |
EDS 17XX-N | |
|
Верхние пределы измерений избыточного давления (ВПИ), бар (МПа) |
16; 40; 100; 250; 400; 600 (1,6; 4; 10; 25; 40; 60) | |
|
Пределы основной допускаемой приведенной погрешности (ПГ), % |
± 0,5 |
± 1 |
|
Выходные сигналы |
от 4 до 20 мА от 0 до 10 В | |
|
Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C |
± 0,2 |
± 0,3 |
|
Напряжение питания постоянного тока, В |
от 22 до 32 | |
|
Диапазон рабочих температур окружающей среды, °С |
от минус 25 до плюс 60 | |
|
Г абаритные размеры, мм, не более |
126 х 80 х 150 | |
|
Масса, не более, г |
800 | |
