Номер по Госреестру СИ: 63039-16
63039-16 Датчики уровня электронные
(ENS 3000)
Назначение средства измерений:
Датчики уровня электронные ENS 3000 предназначены для измерений уровня жидких продуктов в резервуаре.
Внешний вид.
Датчики уровня электронные
Рисунок № 1
Программное обеспечение
Датчик уровня имеет встроенное программное обеспечение (ПО), предназначенное для обработки измерительной информации и формирования параметров выходных сигналов. Конструкция датчика уровня исключает возможность несанкционированного влияния на его ПО и измерительную информацию. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с пунктом 4.3 Рекомендации по метрологии «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения.
Р 50.2.077 - 2014».
Знак утверждения типа
Знак утверждения типананосится на корпус датчика уровня в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации, раздел 1.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам уровня электронным ENS 3000
-
1. ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости.
-
2. Техническая документация HYDAC Electronic GmbH, Германия.
Поверка
Поверкаосуществляется по документу МП 63039-16 «Датчики уровня электронные ENS 3000. Методика поверки», утвержденному ФГУП «ВНИИМС» 10 апреля 2015 г.
Основные средства поверки: линейка, номинальная длина шкалы - 1000 мм, класс точности 3; калибратор процессов многофункциональный FLUKE-726 (Госреестр 52221-12), диапазон измерений тока от минус 24 до 24 мА, пределы допускаемой абсолютной погрешности ±(0,0002-1^. + 0,002 мА), где I - показания калибратора, диапазон измерений постоянного напряжения от минус 20 до 20 В, пределы допускаемой основной погрешности ±(0,0001U+0,002 В), где U- показания калибратора.
Знак поверки (оттиск клейма поверителя) наносится на корпус датчика уровня, а также в соответствующий раздел Паспорта и (или) на оформленный бланк Свидетельства о поверке.
Изготовитель
HYDAC Electronic GmbH, ГерманияHauptstaBe 27, D-66128 Saarbrucken, Germany
Tel/ : +49 (0) 6897/ 509-01; Fax: +49 (0) 6897/ 509-1726
Internet: www.hydac.com
E-mail: info@hudac.com
Заявитель
ООО «ХЮДАК Интернешнл», Россия
123007, г. Москва, ул. 4-ая Магистральная, дом 5, стр. 1, офис 31
Тел./факс: +7 (495) 980-80-01/+7 (495) 980-70-20
E-mail: info@hudac.com.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
Датчик уровня электронный ENS 3000 (далее - датчик уровня) состоит из первичного преобразователя, представляющего собой две измерительные концентрические трубки, образующие обкладки конденсатора, и электронного блока, жестко соединенных друг с другом.
Принцип действия датчика уровня заключается в преобразовании, при котором емкость конденсатора изменяется пропорционально изменению уровня жидкости в резервуаре (баке). Электронный блок преобразует изменение емкости конденсатора в выходные аналоговые или цифровые сигналы. Электронная схема датчика уровня расположена в малогабаритном ударопрочном алюминиевом (металлическом) корпусе. Измерительные трубки выполнены из материала, не реагирующего с горюче-смазочными материалами и его компонентами.

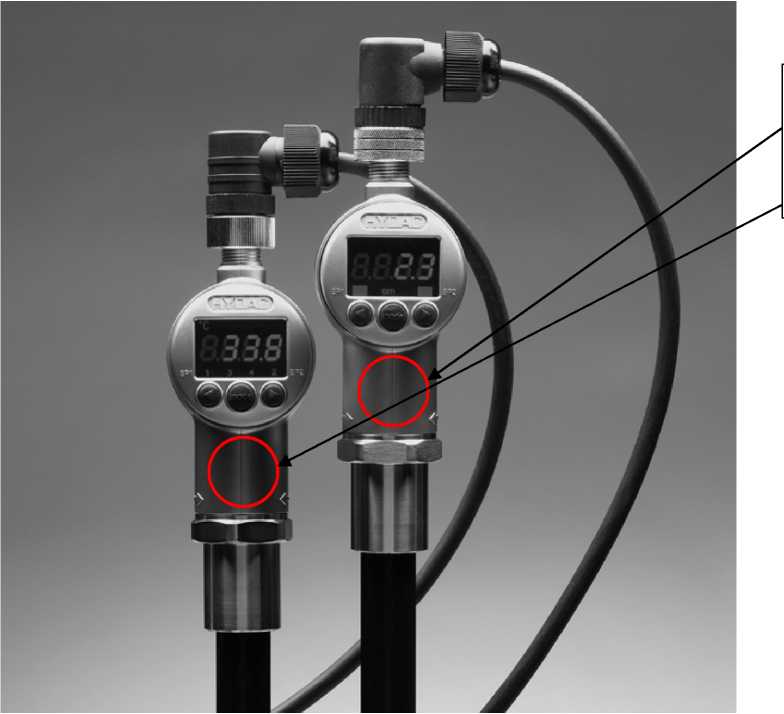

На рисунке 1 представлен общий вид датчиков уровня и место нанесения знака поверки.
Место нанесения знака поверки
Рисунок 1 - Общий вид датчиков уровня
Таблица 2
Наименование характеристики |
Значение |
Диапазон измерений уровня жидкости, мм |
от 0 до 170/290/390/590 |
Диапазон изменения аналогового выходного сигнала, мА (В) |
от 4 до 20 (от 0 до 10) |
Пределы допускаемой приведенной погрешности при измерении уровня и преобразовании уровня в аналоговый выходной сигнал, % |
± 2 |
Напряжение питания постоянного тока:
|
от 9 до 35 от 18 до 35 |
Потребляемая мощность, Вт, не более |
3,5 |
Температура рабочей среды, °С |
от 0 до плюс 60 |
Рабочие условия эксплуатации:
|
от 0 до плюс 60 от 5 до 95 |
Максимальное давление рабочей среды, МПа (бар) |
0,05 (0,5) |
Степень защиты от внешних воздействий по ГОСТ 14254-96 |
IP67 |
Масса электронного блока, кг, не более |
0,3 |
Масса зонда (в зависимости от длины зонда), кг, не более |
0,18/0,22/0,25/0,3 |
Габаритные размеры (высотахширинахдлина), мм, не более |
820х54х42 |
Среднее время наработки на отказ, ч, не менее |
40000 |
Полный средний срок службы, лет, не менее |
12 |
