Номер по Госреестру СИ: 64801-16
64801-16 Измерители-сигнализаторы температуры
(ETS)
Назначение средства измерений:
Измерители-сигнализаторы температуры серии ETS (далее по тексту - приборы) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной арматуры монтажной части первичного преобразователя температуры прибора, сигнализации двух предельных температур в заданном температурном интервале, а также для управления внешними электрическими цепями и раздельными релейными выходами.
Внешний вид.
Измерители-сигнализаторы температуры

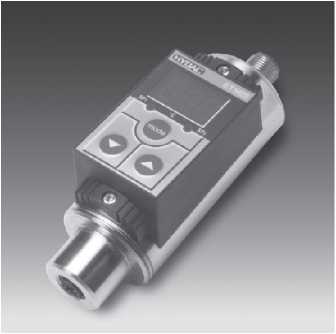

Рисунок № 1
Внешний вид.
Измерители-сигнализаторы температуры
Рисунок № 2
Внешний вид.
Измерители-сигнализаторы температуры

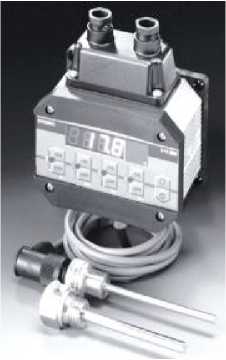

Рисунок № 3
Внешний вид.
Измерители-сигнализаторы температуры

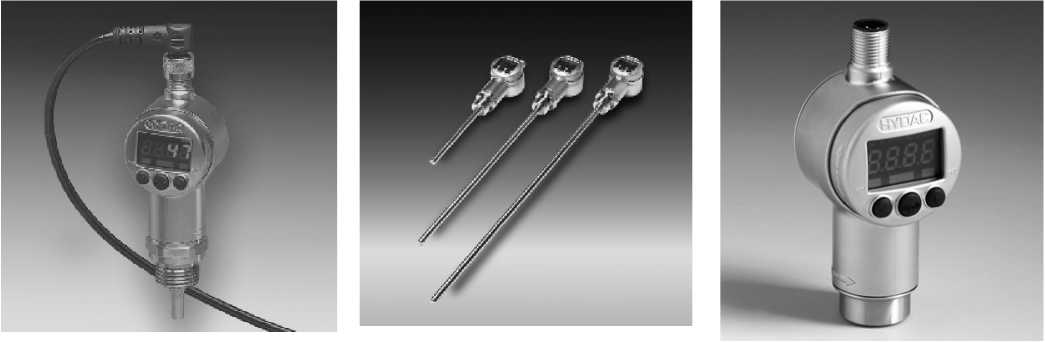

Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) измерителей-сигнализаторов температуры серии ETS состоит только из метрологически значимой встроенной части ПО. ПО является фиксированным и может быть изменено только на заводе-изготовителе. Данное ПО позволяет изменять конфигурацию приборов, настраивать выходы, устанавливать пороговые значения температур и т.д.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные ПО приведены в таблице 1:
Таблица 1
Идентификационные данные (признаки) |
Значение | ||
ETS 320, ETS 380 |
ETS 3200 ETS 3800 |
ETS 1700 | |
Идентификационное наименование ПО |
EDS300 |
EDS3KNG |
Eds1k7-1 |
Номер версии (идентификационный номер) ПО |
S06 R53 |
V32 R04 |
V10 R05 |
Цифровой идентификатор программного обеспечения |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом, а также и на корпус прибора при помощи наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям-сигнализаторам температуры серии ETS
ГОСТ 23125-95 Сигнализаторы температуры. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.
Техническая документация фирмы HYDAC ELECTRONIC GmbH, Германия ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Поверка
Поверкаосуществляется в соответствии с документом МП 64801-16 «Измерители-сигнализаторы температуры серии ETS. Методика поверки», утверждённым ФГУП «ВНИИМС» 30 декабря 2015 г.
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009 (Регистрационный № 19916-10);
- измеритель температуры многоканальный прецизионный МИТ 8 (Регистрационный № 19736-11);
- термостат переливной прецизионный ТПП-1 моделей ТПП-1.0, ТПП-1.2 (Регистрационный № 33744-07).
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма HYDAC ELECTRONIC GmbH, Германия
Hauptstr. 27; D-66128 Saarbrucken, Germany
Тел.: +49 (0)6897 509-01
Факс: +49 (0)6897 509-1726
E-Mail: electronic@hydac.com
Адрес в Интернет: www.hydac.com
Заявитель
Общество с ограниченной ответственностью «ХЮДАК Интернешнл»
(ООО «ХЮДАК Интернешнл»)
ИНН 7733509384
Адрес: 123007, г. Москва, ул. 4-я Магистральная, д. 5, стр. 1, офис 31
Тел. / факс: +7 (495) 980-80-01 / +7 (495) 980-70-20
E-Mail: info@hydac.com.ru
Адрес в Интернет: www.hydac.com.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия приборов основан на преобразовании сопротивления первичного преобразователя температуры в цифровой код, индицируемый в виде значений температуры на встроенном жидкокристаллическом дисплее. Далее результат измерений сравнивается с пороговыми значениями, заданными уставками, и при достижении температуры заданной уставки или при повышении (понижении) температуры ниже (выше) уставки происходит соответственное изменение выходного сигнала управления транзисторными дискретными pnp-выходами. В приборе (опционально) может осуществляться цифро-аналоговое преобразование в унифицированный выходной сигнал постоянного тока (от 4 до 20 мА) или напряжения (от 0 до 10 В).
Приборы состоят из первичного преобразователя температуры - термопреобразователя сопротивления (ТС) с номинальной статической характеристикой преобразования (НСХ) типов Pt100, Pt500, Pt1000 (по ГОСТ 6651-2009/МЭК 60751), и измерительного преобразователя, встроенного в защитный корпус. На корпусе прибора расположены: дисплей, предназначенный для индикации измеряемой температуры и различных параметров конфигурирования; элементы управления; светодиодные индикаторы работы прибора и подключаемых устройств; разъемы для подключения сигнального кабеля.
Модели приборов могут иметь как разборную (исполнения с внешним ТС, присоединенным при помощи кабеля к корпусу прибора), так и неразборную (моноблочную) конструкцию.
Приборы имеют 5 модификаций (ETS 320, ETS 380, ETS 1700, ETS 3200, ETS 3800), различающиеся по метрологическим характеристикам и по конструктивному исполнению. Прибор ETS 320 изготавливается с встроенным ТС, прибор ETS 380 представляет собой измерительный преобразователь, к которому подключается внешний ТС типа TFP100. Прибор ETS 3200 изготавливается с встроенным ТС типа TFP 100; прибор ETS 3800 представляет собой измерительный преобразователь, к которому подключается внешний ТС типа TFP 100.
1-5:
Рисунок 2 - ETS 380
Фотографии общего вида приборов приведены на рисунках
Рисунок 1- ETS 320
Рисунок 3 - ETS 1700
Рисунок 4 - ETS 3200 Рисунок 5 - ETS 3800
В комплектность поставки прибора входят:
- измеритель-сигнализатор температуры (модель и исполнение по заказу) - 1 шт.;
По дополнительному заказу: ТС типа TFP100, защитная приспособления, разъемы. |
гильза, монтажные |
Метрологические характеристики приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики, в зависимости от модели прибора | ||||
ETS 320 |
ETS 3200 |
ETS 380 |
ETS 3800 |
ETS 1700 | |
Диапазон измерений температуры, °С |
от минус 25 до плюс 100 |
от минус 30 до плюс 150 |
от 0 до плюс 100 | ||
Пределы допускаемой основной абсолютной (или приведенной для ETS 1700) погрешности (при температуре окружающей среды 23±5 °С) |
±1,0 °C |
±1,0 % | |||
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды в рабочем диапазоне эксплуатации |
±0,15 %/ 10 °C |
±0,3 % / 10 °C | |||
Повторяемость результатов измерений |
- |
±0,25 % (от диапазона измерений) | |||
Длина монтажной части ТС, мм |
18 |
18, 100, 250, 350 |
100 |
100 |
100 |
Диаметр монтажной части ТС, мм |
6 |
6+0;i | |||
Масса, г, не более |
400 210 |
800 | |||
Рабочие условия эксплуатации:
|
от минус 25 до плюс 80; не более 95 |
от минус 25 до плюс 60; не более 95 |
Разрешающая способность дисплея прибора, °С: ...........................................................0,1
Область задания уставок соответствует общему диапазону измеряемых температур.
Пределы допускаемой основной погрешности сигнализации температуры не превышают пределов допускаемой основной приведенной погрешности.
Напряжение питания постоянного тока, В:
-для моделей ETS 320; ETS 380; ETS 3200; ETS 3800................................от 20 до 32;
-для моделей для ETS 1700...............................................................от 22 до 32.
